ECA1HHGR22
数据手册.pdf
Panasonic
松下
被动器件
ECA1HHGR22中文资料参数规格
技术参数
额定电压DC 50.0 V
电容 0.22 µF
容差 ±20 %
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 50 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 2 mm
外形尺寸
长度 11.0 mm
高度 11 mm
直径 5.00 mm
封装 Radial, CAN
引脚间距 2 mm
其他
产品生命周期 Unknown
包装方式 Bulk
寿命（小时） 1000h @105℃
制造应用 车用, Power Management, Industrial, Automotive, 消费电子产品, 电源管理, 便携式器材, Portable Devices, Consumer Electronics, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECA1HHGR22引脚图与封装图

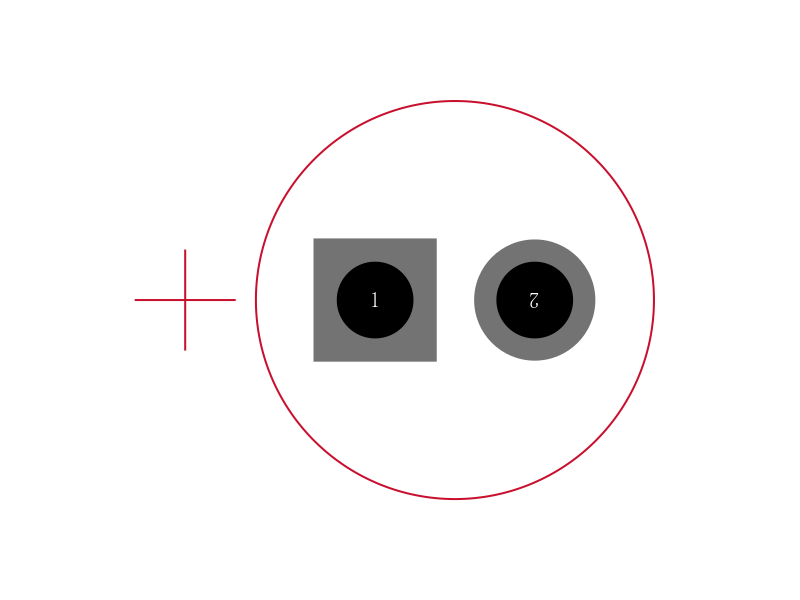

ECA1HHGR22引脚图

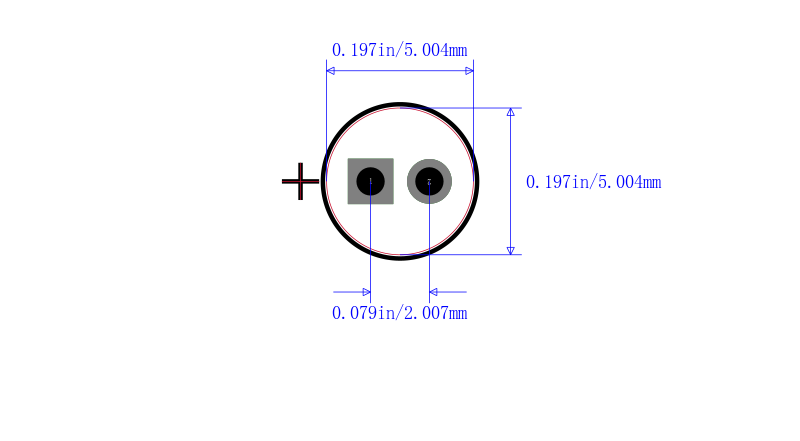

ECA1HHGR22封装图
ECA1HHGR22封装焊盘图
在线购买ECA1HHGR22
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ECA1HHGR22 | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ECA1HHGR22 铝电解电容, AEC-Q200 NHG系列, 0.22 µF, ± 20%, 50 V, 5 mm, 径向引线 | 搜索库存 |
替代型号ECA1HHGR22
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ECA1HHGR22 品牌： Panasonic 松下 封装： 220nF 50V ±20% | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ECA1HHGR22 铝电解电容, AEC-Q200 NHG系列, 0.22 µF, ± 20%, 50 V, 5 mm, 径向引线 | 当前型号 |
| 型号： EKMG500ELLR22ME11D 品牌： 贵弥功 封装： Radial 220nF 50V ±20% | 类似代替 | 220nF ±20% 50V 2.9mA Φ5mm | ECA1HHGR22和EKMG500ELLR22ME11D的区别 |
| 型号： UVZ1HR22MDD 品牌： 尼吉康 封装： Radial 220nF 20per 50V | 功能相似 | Nichicon VZ 系列，0.1 至 22μFNichicon VZ 系列铝电解电容器为微型尺寸、低阻抗、高可靠性电容器，用于开关电源。 VZ 系列具有高可靠性，额定使用寿命高达 1000 小时。高可靠性 高温度范围 高波纹电流 ### 径向 105°C | ECA1HHGR22和UVZ1HR22MDD的区别 |
| 型号： MCMHR50V224M4X7 品牌： Multicomp 封装： 220nF 50V ±20% | 功能相似 | MULTICOMP MCMHR50V224M4X7 铝电解电容, MCMHR系列, 0.22 µF, ± 20%, 50 V, 4 mm, 径向引线 | ECA1HHGR22和MCMHR50V224M4X7的区别 |
