ELC16B271L

Panasonic 松下被动器件

PANASONIC ELECTRONIC COMPONENTS ELC16B271L 扼流圈, 270uH, 1.6A, 0R17

ELC16B 系列径向扼流圈

Panasonic ELC16B 扼流圈是高性能管脚端子感应器。

结构小型

高 BM 和高 -μ 铁氧体磁芯

广泛的感应器范围

### Panasonic 引线器（扼流圈）

欧时:
Panasonic ELC16B 系列 270 μH ±10% 铁氧体 ELC16B271L 引线型电感器, 1.6A Idc, 170mΩ Rdc

e络盟:
PANASONIC ELECTRONIC COMPONENTS ELC16B271L 扼流圈, 270uH, 1.6A, 0R17

艾睿:
Choke Wirewound 270uH 10% 10KHz Ferrite 1.6A 170mOhm DCR RDL

安富利:
Ind Choke Coil Wirewound 270uH 10% 10KHz Ferrite 1.6A RDL

Newark:
# PANASONIC ELECTRONIC COMPONENTS ELC16B271L CHOKE, 270UH, 1.6A, 0R17

ELC16B271L中文资料参数规格

技术参数

容差 ±10 %

电感 270 µH

自谐频率 10.0 kHz

电阻 170 mΩ

共振频率 10.0 kHz

屏蔽 No

电感公差 ±10 %

测试频率 10 kHz

电阻DC Max 0.17 Ω

封装参数

安装方式 Through Hole

引脚数 2

外形尺寸

长度 16 mm

高度 23 mm

其他

产品生命周期 Unknown

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

ELC16B271L引脚图与封装图

ELC16B271L引脚图

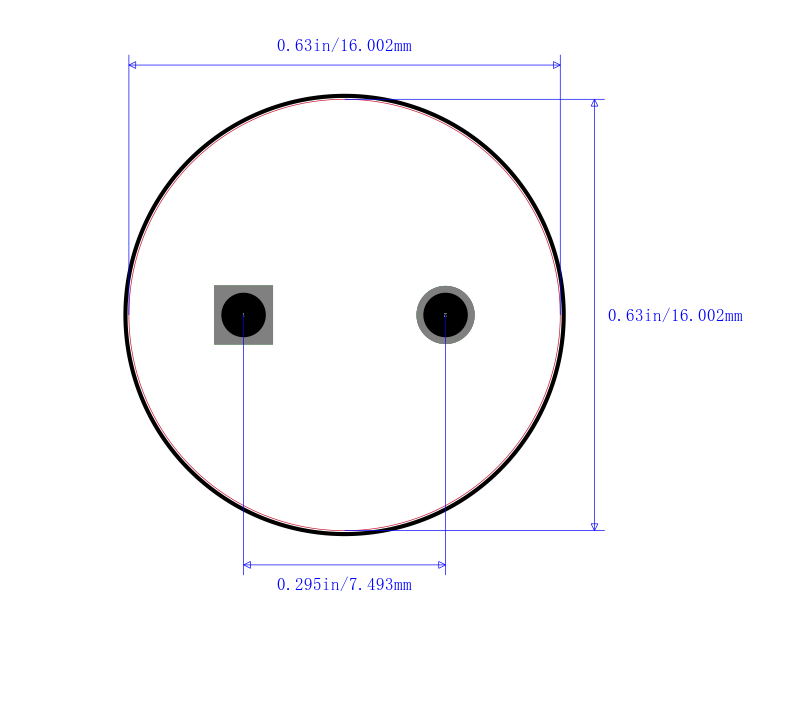

ELC16B271L封装图

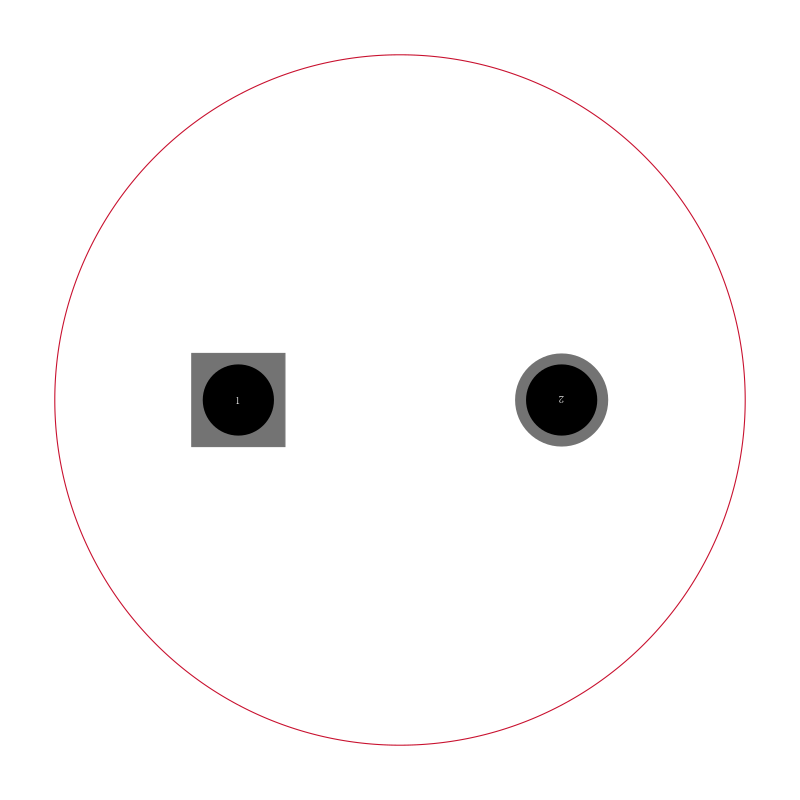

ELC16B271L封装焊盘图
