ERJ-14NF7502U

ERJ-14NF7502U

数据手册.pdf
Panasonic(松下) 电子元器件分类

Res Thick Film 1210 75KΩ 1% 0.5W1/2W ±100ppm/℃ Pad SMD Automotive T/R

75 kOhms ±1% 0.5W，1/2W 芯片 1210（3225 公制） 汽车级AEC-Q200 厚膜


得捷:
RES SMD 75K OHM 1% 1/2W 1210


贸泽:
Thick Film Resistors - SMD 1210 75Kohms 1% AEC-Q200


艾睿:
Res Thick Film 1210 75K Ohm 1% 0.5W1/2W ±100ppm/°C Pad SMD Automotive T/R


Verical:
Res Thick Film 1210 75K Ohm 1% 0.5W1/2W ±100ppm/C Pad SMD Automotive T/R


Electro Sonic:
Res Thick Film 1210 75K Ohm 1% 0.5W1/2W ±100ppm/°C Pad SMD Automotive T/R


Win Source:
RES SMD 75K OHM 1% 1/2W 1210


ERJ-14NF7502U中文资料参数规格
技术参数

额定电压DC 200 V

容差 ±1 %

额定功率 0.5 W

电阻 75 kΩ

阻值偏差 ±1 %

额定电压 200 V

封装参数

安装方式 Surface Mount

封装公制 3225

封装 1210

外形尺寸

长度 3.2 mm

宽度 2.5 mm

高度 0.6 mm

封装公制 3225

封装 1210

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

ERJ-14NF7502U引脚图与封装图
ERJ-14NF7502U引脚图

ERJ-14NF7502U引脚图

ERJ-14NF7502U封装图

ERJ-14NF7502U封装图

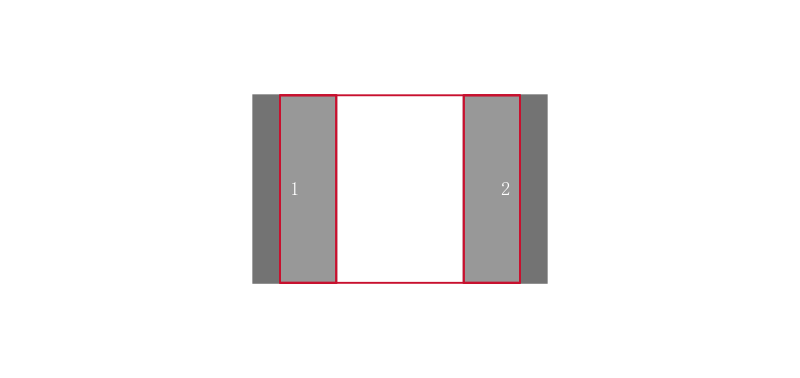

ERJ-14NF7502U封装焊盘图

ERJ-14NF7502U封装焊盘图

在线购买ERJ-14NF7502U
型号 制造商 描述 购买
ERJ-14NF7502U Panasonic 松下 Res Thick Film 1210 75KΩ 1% 0.5W1/2W ±100ppm/℃ Pad SMD Automotive T/R 搜索库存
替代型号ERJ-14NF7502U
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ERJ-14NF7502U

品牌： Panasonic 松下

封装： 1210 75kohms 1per 500mW 200V

当前型号

Res Thick Film 1210 75KΩ 1% 0.5W1/2W ±100ppm/℃ Pad SMD Automotive T/R

当前型号

型号： ERJ-14YJ753U

品牌： 松下

封装： 1210 75kohms 5per 500mW 200V

类似代替

Res Thick Film 1210 75KΩ 5% 0.5W1/2W ±200ppm/℃ Pad SMD Automotive T/R

ERJ-14NF7502U和ERJ-14YJ753U的区别
