ELJND1R0JF中文资料参数规格
技术参数
额定电流 120 mA
电感 1 µH
自谐频率 80.0 MHz
Q值 8.0
产品系列 ELJND
电阻 3.88 Ω
共振频率 80.0 MHz
电感公差 ±5 %
测试频率 7.96 MHz
电阻DC） 3.88 Ω
额定电流DC 120 mA
电阻DC Max 3.88 Ω
封装参数
引脚数 2
封装公制 2012
封装 0805
外形尺寸
长度 2 mm
宽度 1.25 mm
封装公制 2012
封装 0805
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ELJND1R0JF引脚图与封装图

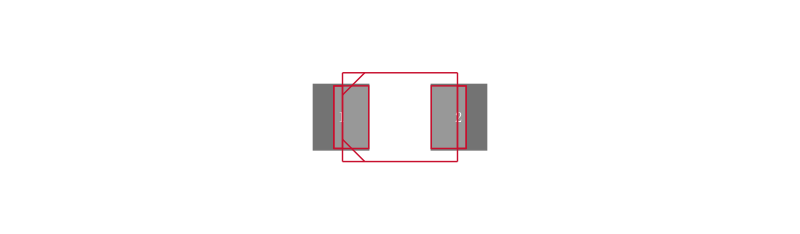

ELJND1R0JF引脚图

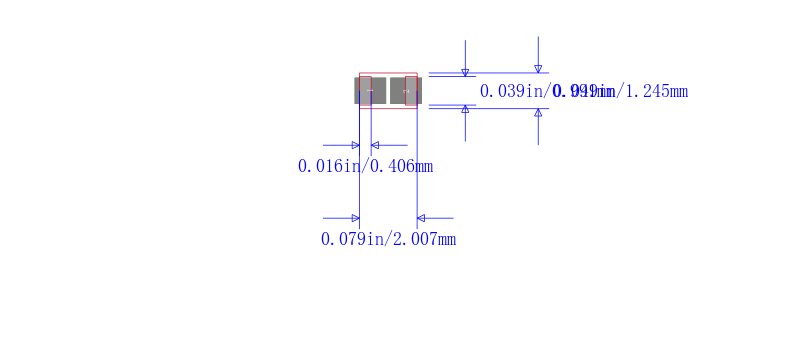

ELJND1R0JF封装图
ELJND1R0JF封装焊盘图
在线购买ELJND1R0JF
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ELJND1R0JF | Panasonic 松下 | 特点 ●高Q值 ●适合安装 ●允许的范围宽（1.0 nH至1000μH） ●推荐应用 ●CTV，VTR，HIC，硬盘，软驱，无绳电话，便携式电话 寻呼机，视频摄像头 | 搜索库存 |
替代型号ELJND1R0JF
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ELJND1R0JF 品牌： Panasonic 松下 封装： 0805 1uH 80MHz 120mA | 当前型号 | 特点 ●高Q值 ●适合安装 ●允许的范围宽（1.0 nH至1000μH） ●推荐应用 ●CTV，VTR，HIC，硬盘，软驱，无绳电话，便携式电话 寻呼机，视频摄像头 | 当前型号 |
| 型号： IMC0805ER1R0J01 品牌： 威世 封装： | 功能相似 | VISHAY IMC0805ER1R0J01 表面贴装高频电感器, IMC-0805-01系列, 1 µH, ± 5%, 0805 [2012 公制], 200 MHz, 2.13 ohm | ELJND1R0JF和IMC0805ER1R0J01的区别 |
