ERJP06F8201V
数据手册.pdf
Panasonic
松下
被动器件
ERJP06F8201V中文资料参数规格
技术参数
额定电压DC 150 V
额定功率 500 mW
产品系列 ERJP06
电阻 8.2 kΩ
阻值偏差 ±1 %
额定电压 400 V
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 2012
封装 0805
外形尺寸
长度 2 mm
宽度 1.25 mm
封装公制 2012
封装 0805
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±100 ppm/℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
最小包装 5000
制造应用 Automotive, 车用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ERJP06F8201V引脚图与封装图

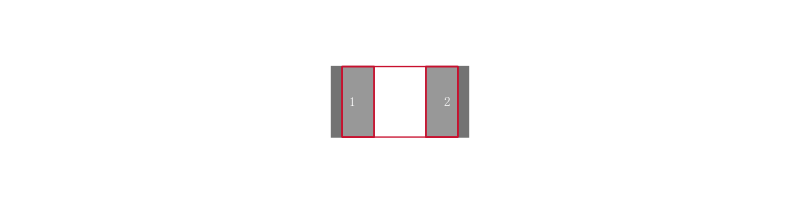

ERJP06F8201V引脚图

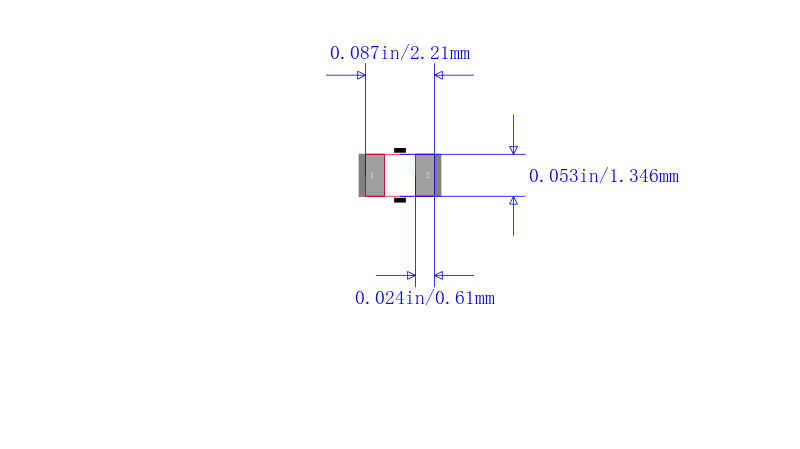

ERJP06F8201V封装图
ERJP06F8201V封装焊盘图
在线购买ERJP06F8201V
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ERJP06F8201V | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ERJP06F8201V 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 8.2 kohm, 400 V, 0805 [2012公制], 500 mW, ± 1% | 搜索库存 |
替代型号ERJP06F8201V
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ERJP06F8201V 品牌： Panasonic 松下 封装： 0805 8.2kohms 250mW 1per | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ERJP06F8201V 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 8.2 kohm, 400 V, 0805 [2012公制], 500 mW, ± 1% | 当前型号 |
| 型号： ERJT06J822V 品牌： 松下 封装： 0805 8.2kΩ 250mW ±5% | 类似代替 | 0805 格式抗脉冲电阻器，ERJT06 系列 - 5%Panasonic ERJ T06 抗脉冲厚膜芯片电阻器由三层电极、金属釉厚膜电阻元件构成。 这些芯片电阻器优化的修边规格可确保高脉冲特性。 高度可靠且适用于回流和流动焊接，这些芯片电阻器符合 AEC-Q200 标准。防脉冲特性 0.25 W 高功率额定值 高可靠性 可使用回流和流动焊接 ### 应用这些芯片电阻器符合 AEC-Q200 标准，且适用于汽车应用。 ### 标准IEC 60115-8，JIS C 5201-8，EIAJ RC-2134B### 厚膜 - 0805### 应用包括：电信设备 收音机和录音机，TV 调谐器 摄像机，表，袖珍计算器 汽车工业 计算机，仪器 | ERJP06F8201V和ERJT06J822V的区别 |
