DCP53-16-13

DCP53-16-13

数据手册.pdf
Diodes(美台) 分立器件

TRANS PNP BIPO SOT-223

Bipolar BJT Transistor PNP 80V 1A 200MHz 1W Surface Mount SOT-223


得捷:
TRANS PNP 80V 1A SOT223-3


贸泽:
Bipolar Transistors - BJT 1W -80V


艾睿:
Trans GP BJT PNP 80V 1A 4-Pin3+Tab SOT-223 T/R


安富利:
Trans GP BJT PNP 80V 1A 4-Pin3+Tab SOT-223 T/R


Verical:
Trans GP BJT PNP 80V 1A 4-Pin3+Tab SOT-223 T/R


Win Source:
TRANS PNP 80V 1A SOT-223


DeviceMart:
TRANS PNP BIPO SOT-223


DCP53-16-13中文资料参数规格
技术参数

频率 200 MHz

极性 PNP

耗散功率 2 W

增益频宽积 200 MHz

击穿电压集电极-发射极 80 V

集电极最大允许电流 1A

最小电流放大倍数hFE 100 @150mA, 2V

最大电流放大倍数hFE 250

额定功率Max 1 W

工作温度Max 150 ℃

工作温度Min 55 ℃

耗散功率Max 1000 mW

封装参数

安装方式 Surface Mount

引脚数 4

封装 TO-261-4

外形尺寸

长度 6.5 mm

宽度 3.5 mm

高度 1.6 mm

封装 TO-261-4

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

DCP53-16-13引脚图与封装图

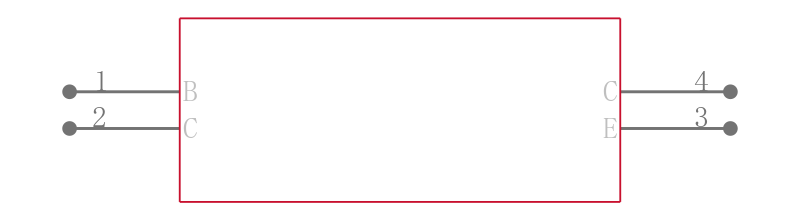

DCP53-16-13引脚图

DCP53-16-13引脚图

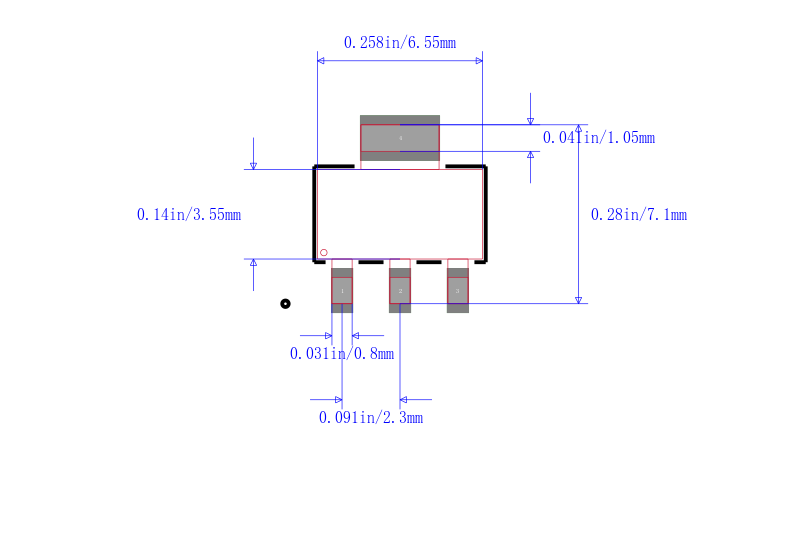

DCP53-16-13封装图

DCP53-16-13封装图

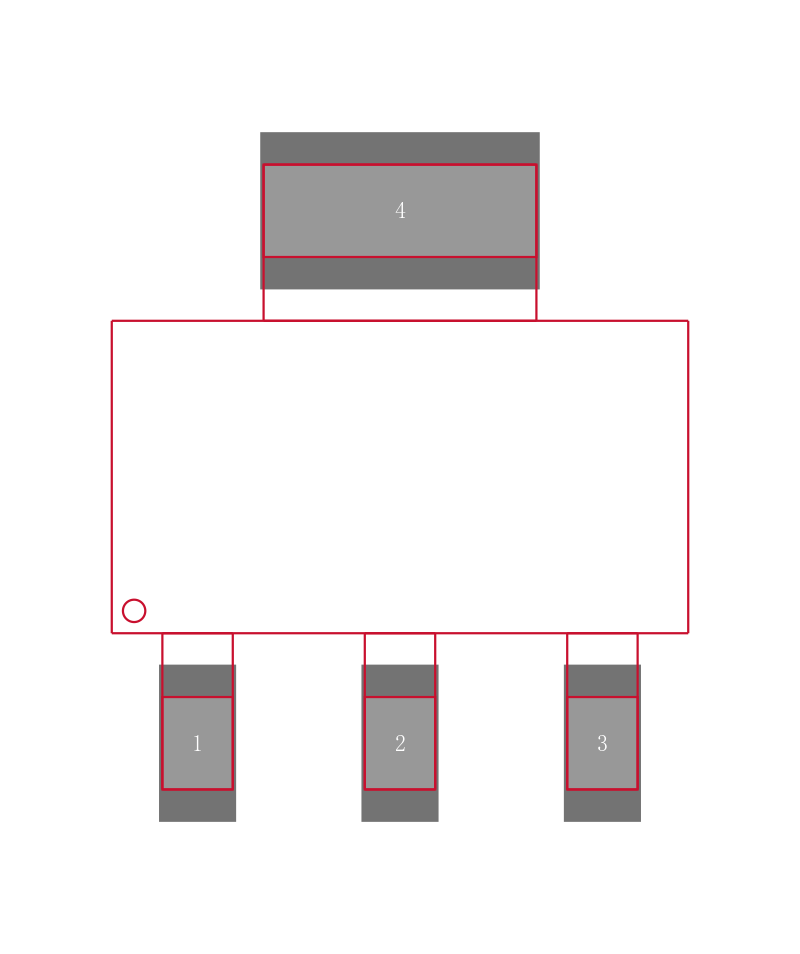

DCP53-16-13封装焊盘图

DCP53-16-13封装焊盘图

在线购买DCP53-16-13
型号 制造商 描述 购买
DCP53-16-13 Diodes 美台 TRANS PNP BIPO SOT-223 搜索库存
替代型号DCP53-16-13
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: DCP53-16-13

品牌: Diodes 美台

封装: SOT-223 PNP 1000mW

当前型号

TRANS PNP BIPO SOT-223

当前型号

型号: BCP5316TA

品牌: 美台

封装: TO-261-4 PNP 80V 1A 2000mW

类似代替

三极管

DCP53-16-13和BCP5316TA的区别
