DF3-9S-2DSA55
数据手册.pdf
Hirose Electric
广濑
连接器
DF3-9S-2DSA55中文资料参数规格
技术参数
触点数 9
极性 Female
触点电镀 Gold
额定电流 3 A
排数 1
针脚数 9
额定电压 30 VAC
封装参数
安装方式 Through Hole
引脚数 9
封装 -
引脚间距 2.00 mm
外形尺寸
长度 20.0 mm
宽度 4.58 mm
高度 5.90 mm
封装 -
引脚间距 2.00 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -30℃ ~ 85℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Tube
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
DF3-9S-2DSA55引脚图与封装图

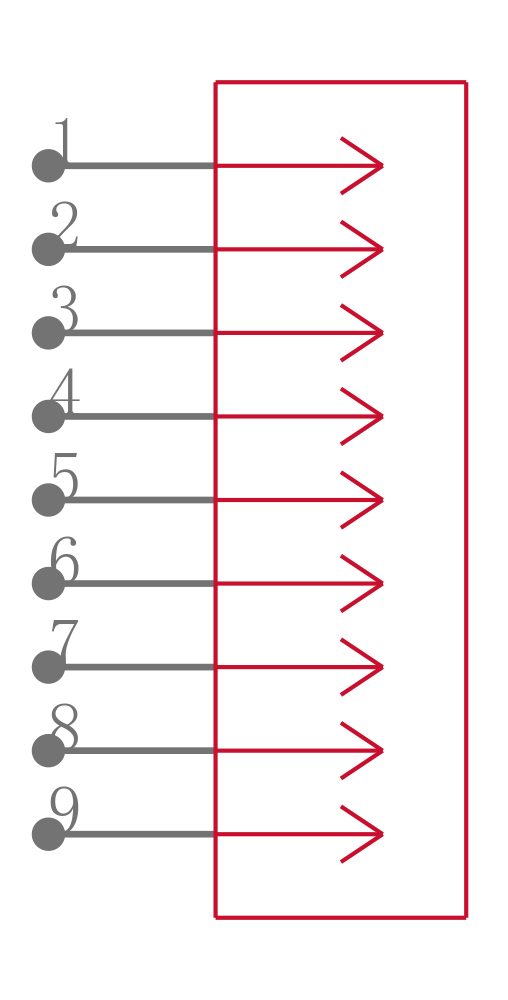

DF3-9S-2DSA55引脚图
在线购买DF3-9S-2DSA55
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| DF3-9S-2DSA55 | Hirose Electric 广濑 | Conn Shrouded Header SKT 9POS 2mm Solder ST Thru-Hole Tube | 搜索库存 |
替代型号DF3-9S-2DSA55
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： DF3-9S-2DSA55 品牌： Hirose Electric 广濑 封装： 9Contact 2mm Female | 当前型号 | Conn Shrouded Header SKT 9POS 2mm Solder ST Thru-Hole Tube | 当前型号 |
| 型号： DF3-9S-2DSA50 品牌： 广濑 封装： 9Position | 完全替代 | CONN RECEPT 9POS 2MM VERT GOLD | DF3-9S-2DSA55和DF3-9S-2DSA50的区别 |
