CDLL4742A

Microsemi(美高森美) 分立器件

DO-213AB 12V 1W

FEATURES: • 1 WATT ZENER DIODES • LEADLESS PACKAGE FOR SURFACE MOUNT • DOUBLE PLUG CONSTRUCTION • METALLURGICALLY BONDED

艾睿:
Diode Zener Single 12V 5% 1000mW 2-Pin DO-213AB Bag

TME:
Diode: Zener; 1W; 12V; 21mA; SMD; DO213AB; Structure: single diode

Verical:
Zener Diode Single 12V 5% 9Ohm 1000mW 2-Pin DO-213AB Bag

CDLL4742A中文资料参数规格

技术参数

容差 ±5 %

正向电压 1.2V @200mA

耗散功率 1 W

测试电流 21 mA

稳压值 12 V

正向电压Max 1.2V @200mA

工作温度Max 175 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-213AB

外形尺寸

长度 5.2 mm

封装 DO-213AB

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Bag

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

CDLL4742A引脚图与封装图

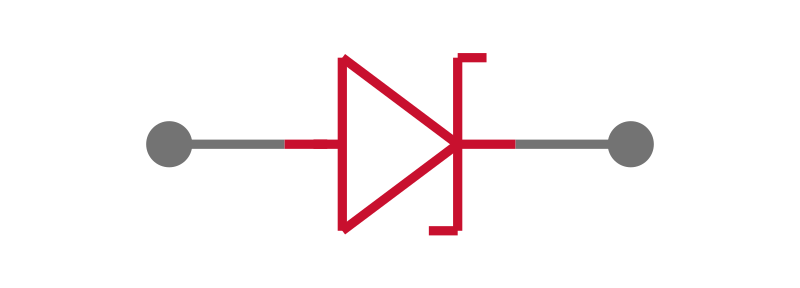

CDLL4742A引脚图

CDLL4742A封装图

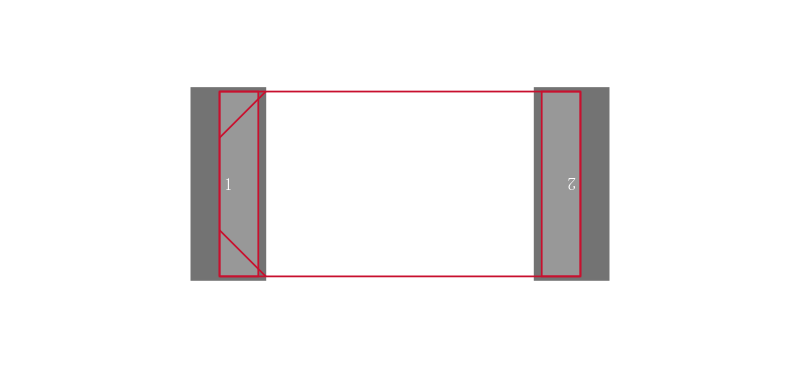

CDLL4742A封装焊盘图
