BZX84C10W-7-F

BZX84C10W-7-F

数据手册.pdf
Diodes(美台) 分立器件

Diode Zener Single 10V 6% 200mW 3Pin SOT-323 T/R

- 齐纳 10 V 200 mW ±6% 表面贴装型 SOT-323


立创商城:
BZX84C10W-7-F


得捷:
DIODE ZENER 10V 200MW SOT323


艾睿:
Diode Zener Single 10V 6% 200mW Automotive 3-Pin SOT-323 T/R


安富利:
Diode Zener Single 10V 6% 200mW 3-Pin SOT-323 T/R


Chip1Stop:
Diode Zener Single 10V 6% 200mW 3-Pin SOT-323 T/R


TME:
Diode: Zener; 200mW; 10V; SMD; reel, tape; SOT323


Verical:
Diode Zener Single 10V 6% 200mW Automotive 3-Pin SOT-323 T/R


AMEYA360:
DIODE ZENER 10V 200MW SOT323


Win Source:
DIODE ZENER 10V 200MW SOT323


BZX84C10W-7-F中文资料参数规格
技术参数

额定电压DC 10.0 V

容差 ±6 %

额定功率 200 mW

输出电流 ≤30.0 mA

正向电压 900mV @10mA

耗散功率 200 mW

测试电流 5 mA

稳压值 10 V

正向电压Max 900mV @10mA

额定功率Max 200 mW

工作温度Max 125 ℃

工作温度Min -65 ℃

耗散功率Max 200 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-323-3

外形尺寸

长度 2.2 mm

宽度 1.35 mm

高度 1 mm

封装 SOT-323-3

物理参数

工作温度 -65℃ ~ 125℃

温度系数 6.25 mV/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

BZX84C10W-7-F引脚图与封装图

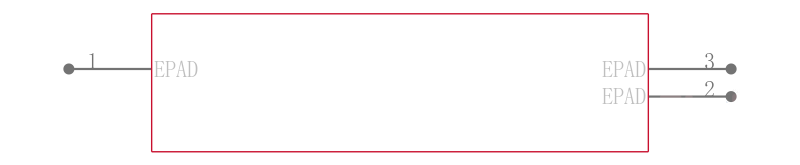

BZX84C10W-7-F引脚图

BZX84C10W-7-F引脚图

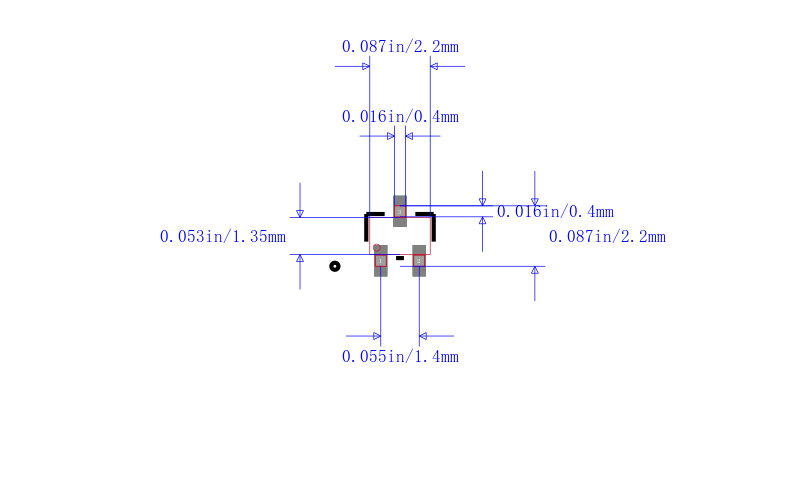

BZX84C10W-7-F封装图

BZX84C10W-7-F封装图

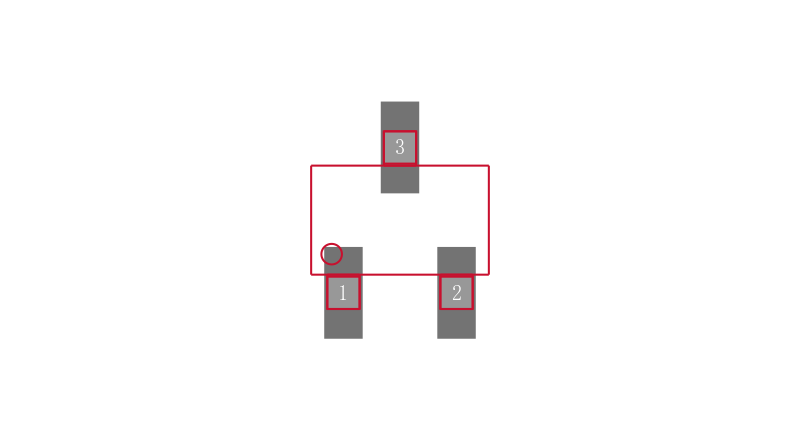

BZX84C10W-7-F封装焊盘图

BZX84C10W-7-F封装焊盘图

在线购买BZX84C10W-7-F
型号 制造商 描述 购买
BZX84C10W-7-F Diodes 美台 Diode Zener Single 10V 6% 200mW 3Pin SOT-323 T/R 搜索库存
替代型号BZX84C10W-7-F
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： BZX84C10W-7-F

品牌： Diodes 美台

封装： SOT-323 10V

当前型号

Diode Zener Single 10V 6% 200mW 3Pin SOT-323 T/R

当前型号

型号： CMSZDA10V

品牌： Central Semiconductor

封装： SOT-323

功能相似

SOT-323 10V 275mW

BZX84C10W-7-F和CMSZDA10V的区别

型号： BZX84C10W-TP

品牌： 美微科

封装：

功能相似

SOT-323 10V 200mW

BZX84C10W-7-F和BZX84C10W-TP的区别

型号： BZX84C10W-TP-HF

品牌： 美微科

封装：

功能相似

SOT-323 10V 350mW

BZX84C10W-7-F和BZX84C10W-TP-HF的区别
