Phoenix 菲尼克斯 连接器与适配器

固定接线端子 SPTD 1,5/6-H-3,5

Contact COMBICON SPDT 1,5 系列 3.5 mm 节距印刷电路板端子块

COMBICON SPDT 1,5 系列 3.5 mm 节距印刷电路板端子块采用双电平设计,特别适用于高触点密度的应用。直接推入式连接机制方便插入导线且无需使用任何特殊工具。操作杆支持简单释放连接。这些端子块还具有集成的测试选项

### 特点和优势

• 双电平配置支持高密度布线

• 省时的直接推入式连接(无需工具)

• 操作杆方便断开

• 定义的接触力提供长期的触点稳定性

• 集成的测试选项


得捷:
TERM BLK 6POS SIDE ENT 3.5MM PCB


欧时:
PCB Terminal Block 1841539


贸泽:
固定接线端子 SPTD 1,5/6-H-3,5


艾睿:
PCB terminal block nominal current: 10 A nom. voltage: 200 V pitch: 3.5 mm number of positions: 6 connection method: Push-in spring connection mounting: Wave soldering conductor/PCB connection direction: 0 color: green


Verical:
PCB terminal block nominal current: 10 A nom. voltage: 200 V pitch: 3.5 mm number of positions: 6 connection method: Push-in spring connection mounting: Wave soldering conductor/PCB connection direction: 0 color: green


MASTER:
PCB terminal block - nominal current: 10 A - rated voltage III/2: 200 V - nominal cross section: 1.5 mm² - pitch: 3.5 mm - number of positions: 6 - connection method: Push-in spring connection - mounting: Wave soldering - conductor/PCB connection direct


Online Components:
Conn Wire to Board HDR 12 POS 7.62mm Solder RA Thru-Hole


1841539中文资料参数规格
技术参数

触点数 12

线规 14AWG ~ 26AWG

排数 1

针脚数 6

额定电流Max 10 A

额定电压Max 630 V

封装参数

安装方式 Through Hole

外形尺寸

长度 18 mm

高度 10.2 mm

物理参数

外壳颜色 Green

颜色 Green

触点材质 Tin

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

1841539引脚图与封装图

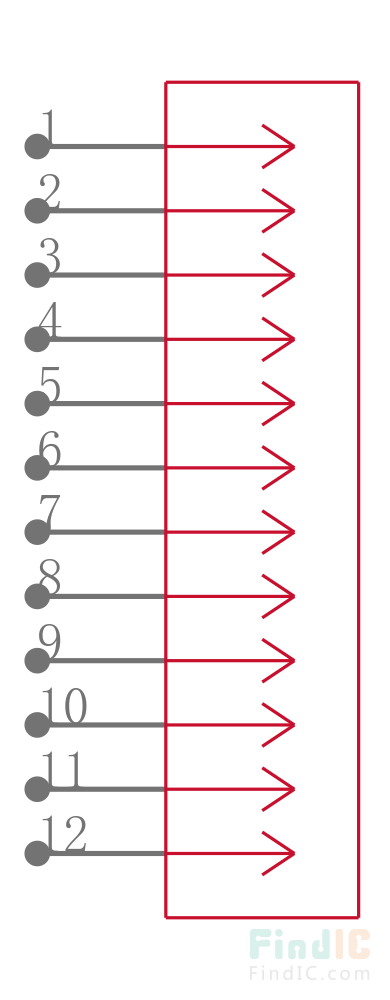

1841539引脚图

1841539引脚图

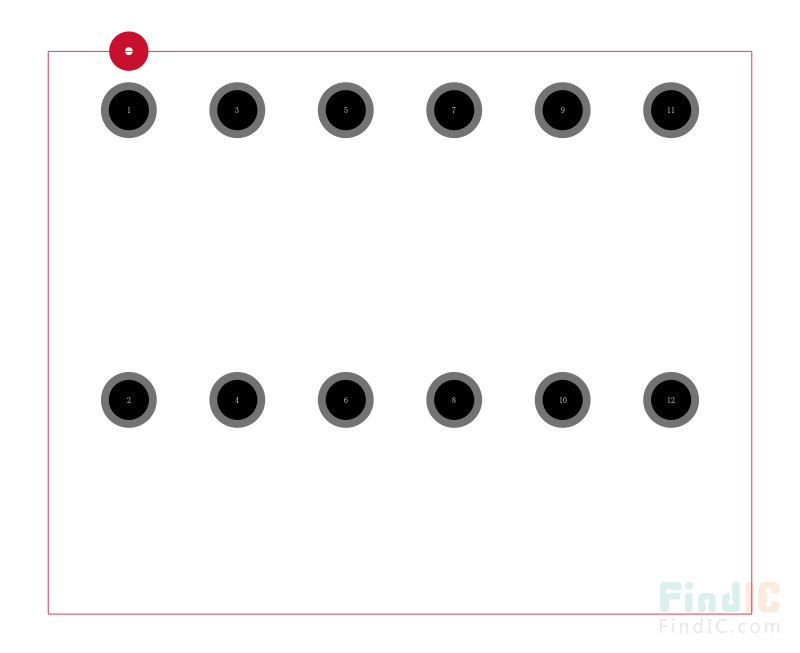

1841539封装图

1841539封装图

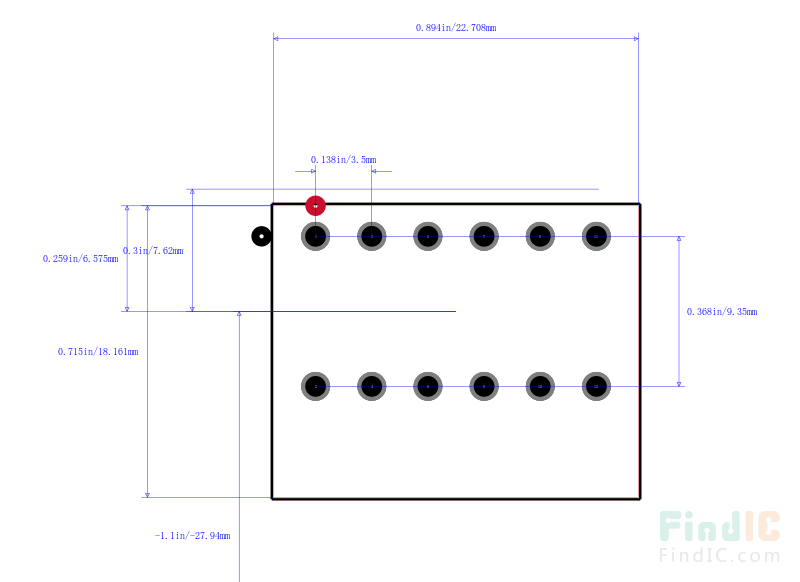

1841539封装焊盘图

1841539封装焊盘图
