IRF4905STRLPBF中文资料参数规格
技术参数
额定功率 200 W
通道数 1
针脚数 3
漏源极电阻 20 mΩ
极性 P-CH
耗散功率 200 W
阈值电压 4 V
输入电容 3500pF @25V
漏源极电压Vds 55 V
漏源击穿电压 55 V
连续漏极电流Ids 74A
上升时间 99 ns
输入电容Ciss 3500pF @25VVds
额定功率Max 170 W
下降时间 64 ns
工作温度Max 175 ℃
工作温度Min -55 ℃
耗散功率Max 170W Tc
封装参数
安装方式 Surface Mount
引脚数 3
封装 TO-263-3
外形尺寸
长度 10.67 mm
宽度 9.65 mm
高度 4.83 mm
封装 TO-263-3
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Power Management, 电源管理
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
IRF4905STRLPBF引脚图与封装图

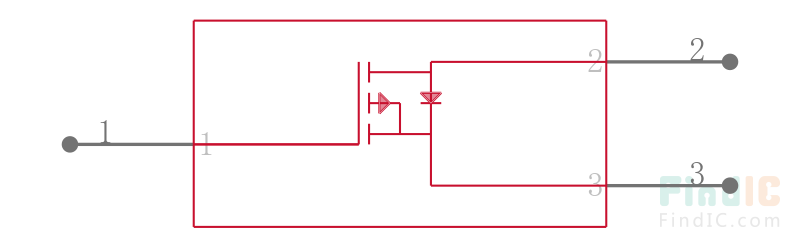

IRF4905STRLPBF引脚图

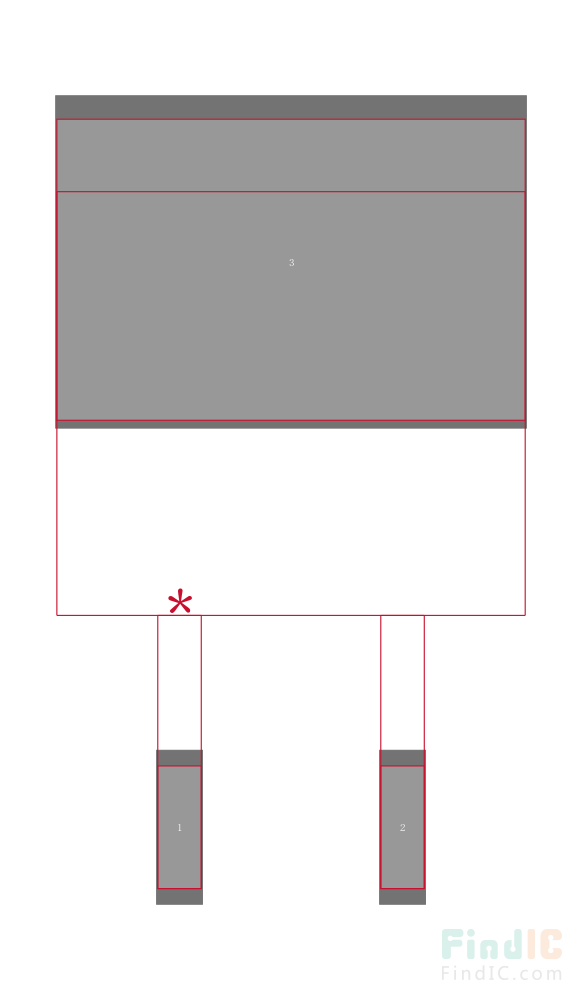

IRF4905STRLPBF封装图

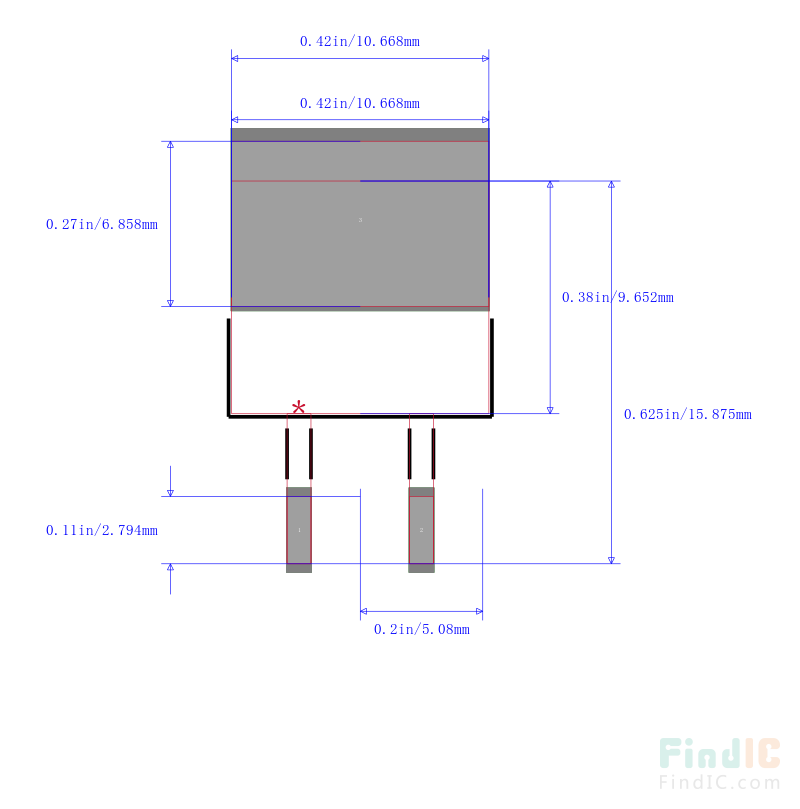

IRF4905STRLPBF封装焊盘图
