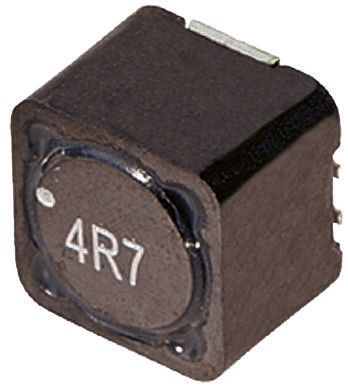

WE-PD 系列磁性屏蔽线绕扼流圈

Wurth WE-PD 线绕表面安装器为磁性屏蔽，从而导致低泄漏领域。这些功率电感器具有高存储容量和高电流负载。推荐的焊接剖面：回流。工作温度 -40 至 +125°C。

### 应用

开关调节器带低工作电压

集成直流-直流转换器

开关调节器带高效率 >86%

图形卡

尺寸 mm

---

**大小** | **A mm** | **C mm** | **E mm** | **深度 mm**

**7332** | 7.3 | 7.3 | 3.2 | 2.0

**7345** | 7.3 | 7.3 | 4.5 | 2.0

**1030** | 10 | 10 | 3.0 | 3.0

**1050** | 10 | 10 | 5.0 | 5.0

**1245** | 12 | 12 | 4.5 | 5.0

### 注

塑料基座变体应用由于其单片结构，仅部分适用于高变量或冲击应用。
