3414-7634

3M 3000 系列 2.54 x 2.54mm 电缆安装 IDC 插座3000 系列 2.54 x 2.54mm 两件式工业标准电缆安装 IDC 插座，适合与 1.27mm 节距扁平电缆或 26 和 28 AWG 实心和绞合分离式电线一起使用。 这些 3000 系列 2.54mm 电线安装 IDC 插座具有盖，带传导粘结剂，可在连接器和电缆以及正向锁定金属夹之间提供精确对准，用于安全盖固定。 3000 系列提供 2.54mm IDC 电缆插座连接器，带开放式端盖，设计用于菊花链或总线，或者带封闭式端盖，设计用于末端电缆端接 （XXXX-6XXX = 开放端，XXXX-7XXX = 封闭端）和军事极化，带双槽或中央凸块（XXXX-X0XX = 军用（双槽）、XXXX-X6XX = 中央凸块和军用） 这些 3000 系列 2.54mm IDC 电线安装插座可提供应力消除型号，确保额外的安全连接，有关详细信息，请参见我们网站上的制造商数据表。 部件号 XXXX-HXXX 为预组装型号，偶数排侧面上有开放式盖和凹槽 应力消除件单独提供，请参见典型库存号 120-7757 拉片单独提供，请参见典型库存号 827-3622 还提供键控插头，请参见库存号 828-0437### 管座，插头和插座 - 3M

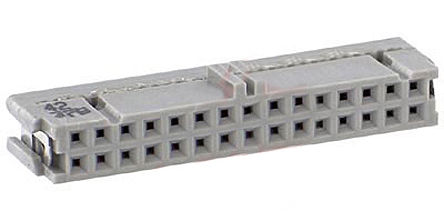

3000 系列 2.54 x 2.54 mm 电缆安装 IDC 插座

3000 系列电缆安装工业标准 IDC 带状电缆插座连接器具有 2.54 x 2.54 mm 节距。这些 IDC 电缆插座可接受 26 AWG 和 28 AWG 实心和绞合 1.27 mm 节距扁平带状电缆或散线。使用 IDC 触点消除了之前电缆准备和剥离的需要，并提供了一种快速简单的互连系统用于大量端接。该触点由铍铜制成，具有高耐腐蚀、良好的耐磨性以及比黄铜或青铜更好的导电性。这些 3000 系列 IDC 插座的外壳具有双槽军用极化，有助于精确配接管座连接器。这些 3000 系列 IDC 插座的设计为军用规格规格和 IEC 标准化设定了标准。这些 3000 系列带状电缆插座具有正向锁定金属’J’形夹，可确保连接器的盖牢固固定。盖上具有传导黏结剂，可将盖子保持在带状电缆上，确保连接器和电缆之间精确对准。此功能还有助于产生高产量端接。拉片需单独购买，可使用黏结剂条将其连接至插座。当插座连接器从配接的管座上拔出时，拉片用于减轻电缆端子的应力。还提供键接插头，可插入插座触点，因此公引脚无法插入插座。

### 特点和优势

IDC 触点，可快速简单地进行大量端接

无需电缆准备

坚固可靠的铍铜触点

正向锁定金属’J’形夹，用于牢固盖固定

盖子上具有传导黏结剂，用于将电缆精确对准到连接器

### 产品应用信息

这些 3000 系列电线安装 IDC 插座可用于线到对板或内部布线应用。应用包括工厂和自动化、测试和仪器仪表、医疗、通信和网络以及计算机和外围设备
