CD4023BNSRG4
TI
德州仪器
主动器件
CD4023BNSRG4中文资料参数规格
技术参数
电源电压DC 3.00V ~ 18.0V
输出接口数 1
输出电流 6.80 mA
电路数 3
位数 3
传送延迟时间 200 ns
电压波节 5.00 V, 10.0 V, 15.0 V
逻辑门个数 3
输出电流驱动 -1.00 mA
输入数 3
电源电压 3V ~ 18V
电源电压Max 18 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOP-14
外形尺寸
封装 SOP-14
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CD4023BNSRG4引脚图与封装图

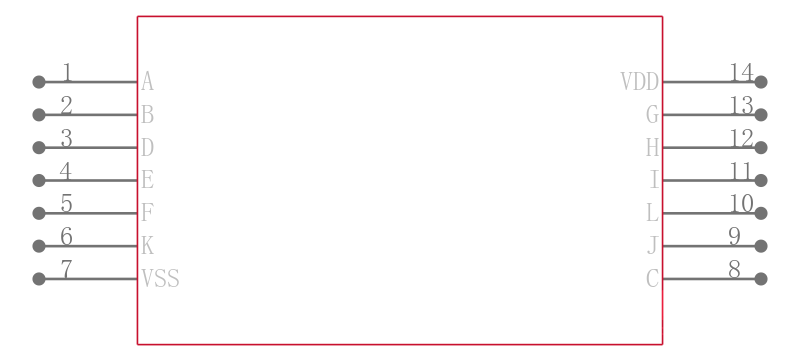

CD4023BNSRG4引脚图
CD4023BNSRG4封装图
CD4023BNSRG4封装焊盘图
在线购买CD4023BNSRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CD4023BNSRG4 | TI 德州仪器 | NAND Gate 3Element 3IN CMOS 14Pin SOP T/R | 搜索库存 |
替代型号CD4023BNSRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CD4023BNSRG4 品牌： TI 德州仪器 封装： 14-SOIC 3V to 18V 14Pin | 当前型号 | NAND Gate 3Element 3IN CMOS 14Pin SOP T/R | 当前型号 |
| 型号： CD4023BM96 品牌： 德州仪器 封装： SO-14 3V to 18V 14Pin | 完全替代 | CMOS非门 CMOS NAND GATES | CD4023BNSRG4和CD4023BM96的区别 |
| 型号： CD4023BMT 品牌： 德州仪器 封装： SOIC 3V to 18V 14Pin | 完全替代 | 4000 系列逻辑门，Texas InstrumentsTexas Instruments 的 4000 系列 CMOS 逻辑系列的一系列标准逻辑门### 4000 CMOS 逻辑系列，Texas InstrumentsCMOS 系列设备 宽工作电压范围：3 至 18V | CD4023BNSRG4和CD4023BMT的区别 |
| 型号： CD4023BMTE4 品牌： 德州仪器 封装： SOIC 3V to 18V 14Pin | 完全替代 | CMOS非门 CMOS NAND GATES | CD4023BNSRG4和CD4023BMTE4的区别 |
