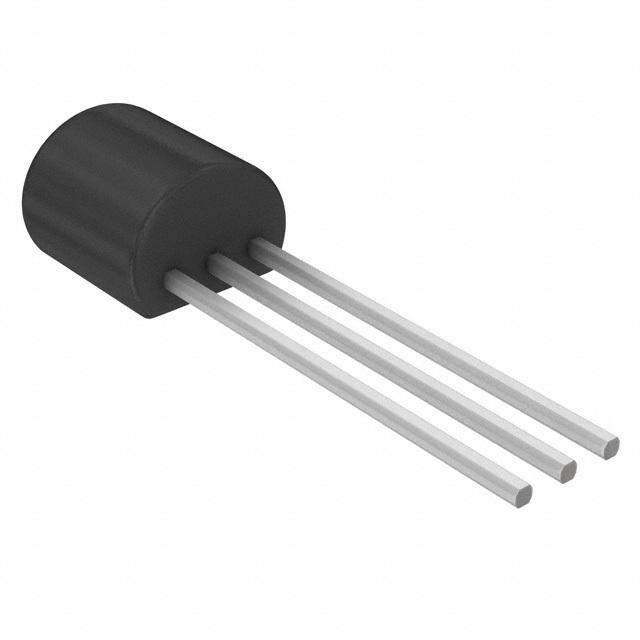

2N5307
数据手册.pdf
Fairchild
飞兆/仙童
分立器件
2N5307中文资料参数规格
技术参数
额定电压DC 40.0 V
额定电流 1.20 A
极性 N-Channel, NPN
耗散功率 625 mW
击穿电压集电极-发射极 40 V
最小电流放大倍数hFE 2000 @2mA, 5V
额定功率Max 625 mW
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 625 mW
封装参数
安装方式 Through Hole
封装 TO-92-3
外形尺寸
长度 4.58 mm
宽度 3.86 mm
高度 4.58 mm
封装 TO-92-3
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Unknown
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
2N5307引脚图与封装图
暂无图片
替代型号2N5307
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 2N5307 品牌： Fairchild 飞兆/仙童 封装： TO-92 N-Channel 40V 1.2A 625mW | 当前型号 | NPN通用放大器 NPN General Purpose Amplifier | 当前型号 |
