1SMB5930BT3

ON Semiconductor(安森美) 分立器件

3瓦的塑料表面贴装齐纳稳压器 3 Watt Plastic Surface Mount Zener Voltage Regulators

3 Watt Plastic Surface Mount Zener Voltage Regulators

This complete new line of 3 Watt Zener diodes offers the following advantages.

Features

•Zener Voltage Range − 3.3 V to 200 V

•ESD Rating of Class 3 >16 kV per Human Body Model

•Flat Handling Surface for Accurate Placement

•Package Design for Top Side or Bottom Circuit Board Mounting

•Pb−Free Packages are Available

得捷:
DIODE ZENER 16V 3W SMB

1SMB5930BT3中文资料参数规格

技术参数

额定电压DC 16.0 V

容差 ±5 %

额定功率 3.00 W

正向电压 1.5V @200mA

耗散功率 550 mW

稳压值 16 V

正向电压Max 1.5V @200mA

额定功率Max 3 W

封装参数

安装方式 Surface Mount

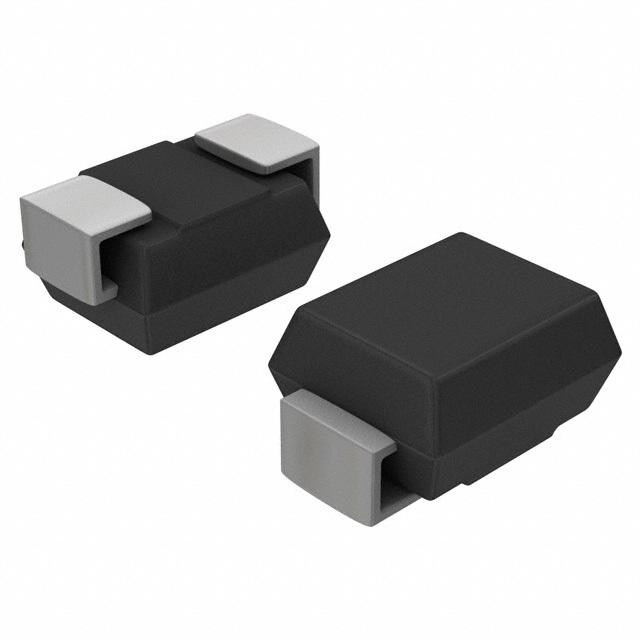

封装 DO-214AA

外形尺寸

封装 DO-214AA

物理参数

材质 Plastic

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

1SMB5930BT3引脚图与封装图

暂无图片

在线购买1SMB5930BT3

型号	制造商	描述	购买
1SMB5930BT3	ON Semiconductor 安森美	3瓦的塑料表面贴装齐纳稳压器 3 Watt Plastic Surface Mount Zener Voltage Regulators	搜索库存

替代型号1SMB5930BT3

型号/品牌/封装	代替类型	描述	替代型号对比
型号： 1SMB5930BT3 品牌： ON Semiconductor 安森美封装： DO-214 16V	当前型号	3瓦的塑料表面贴装齐纳稳压器 3 Watt Plastic Surface Mount Zener Voltage Regulators	当前型号
型号： 1SMB5930BT3G 品牌：安森美封装： SMB 16V	功能相似	ON SEMICONDUCTOR 1SMB5930BT3G 单管二极管齐纳, 通用, 16 V, 3 W, SMD, 5 %, 2 引脚, 150 °C	1SMB5930BT3和1SMB5930BT3G的区别
型号： 1PMT5930BT1 品牌：安森美封装： DO-216AA 16V	功能相似	3.2瓦塑料表面贴装封装POWERMITE 3.2 Watt Plastic Surface Mount POWERMITE Package	1SMB5930BT3和1PMT5930BT1的区别
型号： SMZJ3794A-E3/52 品牌：威世封装： DO-214	功能相似	稳压二极管 RECOMMENDED ALT 625-SMZJ3794B-E3	1SMB5930BT3和SMZJ3794A-E3/52的区别
