UHE1E102MHD3TN

UHE1E102MHD3TN

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UHE1E102MHD3TN  铝电解电容, 1000uF, 25V, 径向引线

1000µF 25V Aluminum Electrolytic Capacitors Radial, Can 10000 Hrs @ 105°C


立创商城:
1000uF ±20% 25V


得捷:
CAP ALUM 1000UF 20% 25V RADIAL


贸泽:
Aluminum Electrolytic Capacitors - Leaded 1000uF 25 Volts 20%


e络盟:
铝电解电容, 1000UF, 25V, 20%, 径向引线, 整卷


艾睿:
Cap Aluminum Lytic 1000uF 25V 20% 16 X 15mm Radial 7.5mm 1940mA 10000h 105°C Ammo


Chip1Stop:
Cap Aluminum Lytic 1000uF 25V 20% 16 X 15mm Radial 7.5mm 1940mA 10000h 105C Ammo Pack


Verical:
Cap Aluminum Lytic 1000uF 25V 20% 16 X 15mm Radial 7.5mm 1940mA 10000h 105C Ammo


Newark:
# NICHICON  UHE1E102MHD3TN  Electrolytic Capacitor, Miniature, 1000 µF, 25 V, HE Series, ± 20%, Radial Leaded, 16 mm


UHE1E102MHD3TN中文资料参数规格
技术参数

额定电压DC 25 V

电容 1000 µF

等效串联电阻ESR 0.12 Ω

容差 ±20 %

纹波电流 1.455A @120Hz

纹波电流高频 1.455A @120Hz

纹波电流低频 1.94A @100kHz

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压 25 V

封装参数

安装方式 Through Hole

引脚数 2

封装 剪切带

引脚间距 7.5 mm

外形尺寸

长度 20 mm

高度 15 mm

直径 16.0 mm

封装 剪切带

引脚间距 7.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

寿命（小时） 1000h @85℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UHE1E102MHD3TN引脚图与封装图

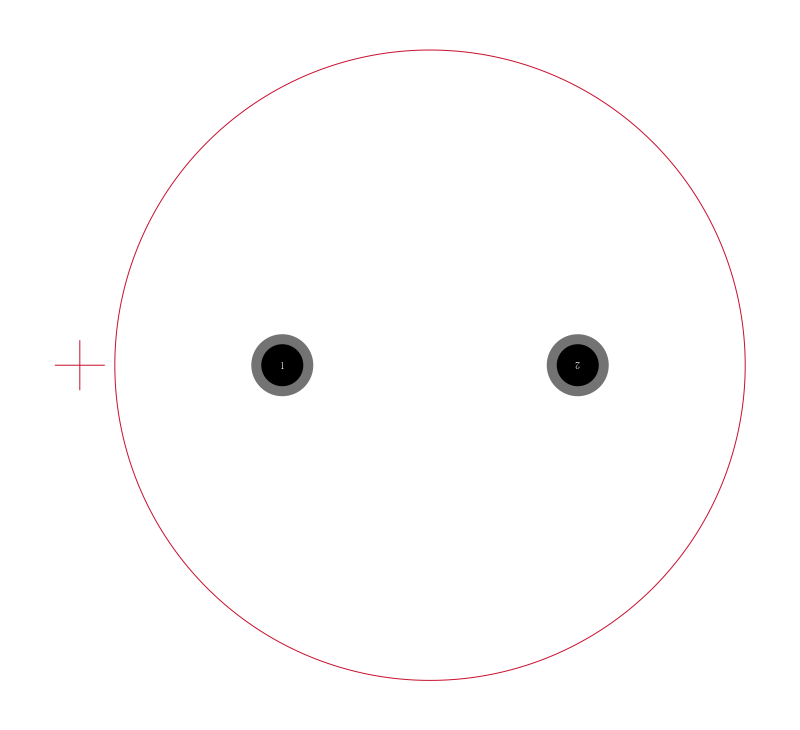

UHE1E102MHD3TN引脚图

UHE1E102MHD3TN引脚图

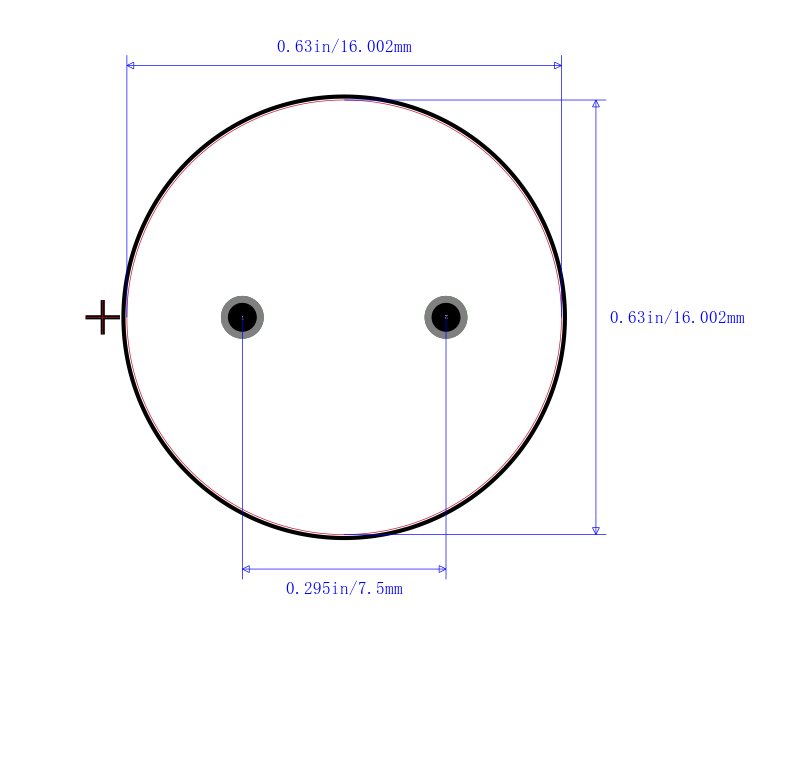

UHE1E102MHD3TN封装图

UHE1E102MHD3TN封装图

UHE1E102MHD3TN封装焊盘图

UHE1E102MHD3TN封装焊盘图

在线购买UHE1E102MHD3TN
型号 制造商 描述 购买
UHE1E102MHD3TN Nichicon 尼吉康 NICHICON  UHE1E102MHD3TN  铝电解电容, 1000uF, 25V, 径向引线 搜索库存
替代型号UHE1E102MHD3TN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UHE1E102MHD3TN

品牌： Nichicon 尼吉康

封装： 1kF 25V 20per

当前型号

NICHICON  UHE1E102MHD3TN  铝电解电容, 1000uF, 25V, 径向引线

当前型号

型号： EEUFC1E102S

品牌： 松下

封装： 1mF 25V 20per

功能相似

FC 系列 820μF - 1500μFPanasonic FC 系列 A 型电解电容器提供高耐受性、低阻抗解决方案。 这些铝电容器耐受性可达 1000 至 5000 小时。符合 AEC-Q200 径向引线型 低等效串联电阻 结构小型 高可靠性 低阻抗 高波纹电流 ### 应用Panasonic FC A 型电解电容器符合 AEC-Q200 规格，适用于汽车应用。 高可靠性还使这些电解质电容器特别适用于工业仪器应用。 ### 径向 105°C

UHE1E102MHD3TN和EEUFC1E102S的区别

型号： EKY-250ELL102ML15S

品牌： 贵弥功

封装：

功能相似

Cap Aluminum Lytic 1000uF 25V 20% 16 X 15mm Radial 7.5mm 1940mA 10000H 105C Bulk

UHE1E102MHD3TN和EKY-250ELL102ML15S的区别

型号： EKY-250EC5102ML15S

品牌： 贵弥功

封装：

功能相似

1mF ±20% 25V 1940mA Φ16mm

UHE1E102MHD3TN和EKY-250EC5102ML15S的区别
