UPW1V4R7MDD1TD

UPW1V4R7MDD1TD

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UPW1V4R7MDD1TD  铝电解电容, 4.7uF, 35V, 径向引线

铝电解器 径向，Can - 105°C 时为 2000 小时


得捷:
CAP ALUM 4.7UF 20% 35V RADIAL


立创商城:
4.7uF ±20% 35V


贸泽:
Aluminum Electrolytic Capacitors - Leaded 4.7uF 35 Volts 20%


e络盟:
铝电解电容, 4.7uF, 35V, 径向引线


艾睿:
Cap Aluminum Lytic 4.7uF 35V 20% 5 X 11mm Radial 2.5mm 180mA 2000h 105


安富利:
Cap Aluminum 4.7uF 35V 20% 5 X 11mm Radial Aluminum Cylindrical Can 2.5mm 180mA 2000 hr 105°C Ammo Pack


Newark:
# NICHICON  UPW1V4R7MDD1TD  Electrolytic Capacitor, Miniature, 4.7 µF, 35 V, PW Series, ± 20%, Radial Leaded, 5 mm


UPW1V4R7MDD1TD中文资料参数规格
技术参数

额定电压DC 35 V

电容 4.7 µF

等效串联电阻ESR 1.2 Ω

容差 ±20 %

纹波电流 54 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 35 V

封装参数

安装方式 Through Hole

引脚数 2

封装 剪切带

引脚间距 2 mm

外形尺寸

长度 11 mm

高度 11 mm

直径 5.00 mm

封装 剪切带

引脚间距 2 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

寿命（小时） 2000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UPW1V4R7MDD1TD引脚图与封装图

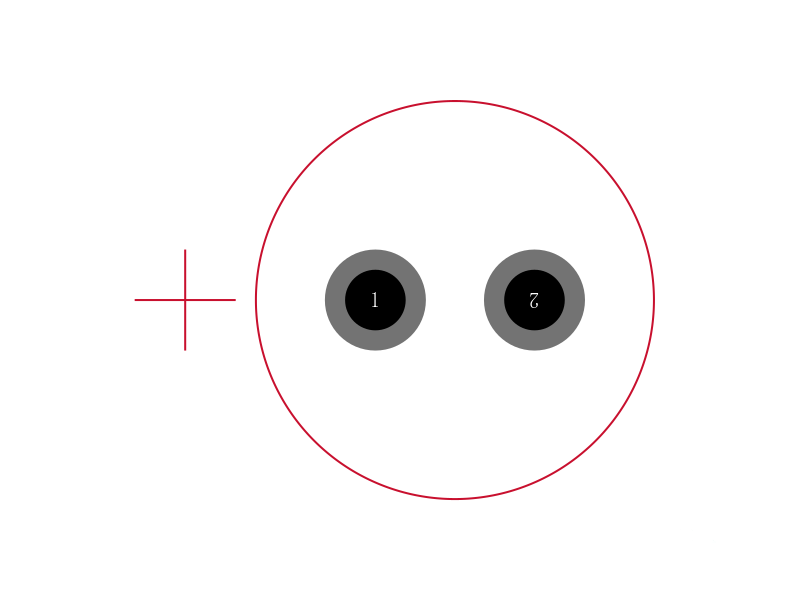

UPW1V4R7MDD1TD引脚图

UPW1V4R7MDD1TD引脚图

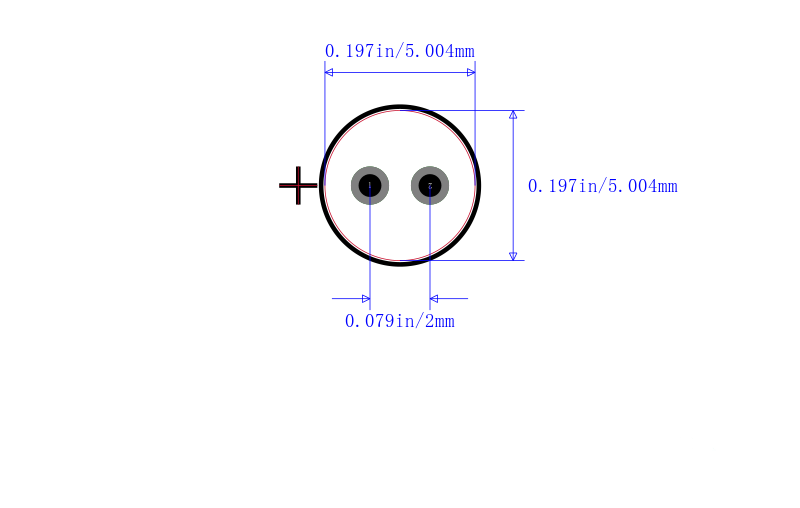

UPW1V4R7MDD1TD封装图

UPW1V4R7MDD1TD封装图

UPW1V4R7MDD1TD封装焊盘图

UPW1V4R7MDD1TD封装焊盘图

在线购买UPW1V4R7MDD1TD
型号 制造商 描述 购买
UPW1V4R7MDD1TD Nichicon 尼吉康 NICHICON  UPW1V4R7MDD1TD  铝电解电容, 4.7uF, 35V, 径向引线 搜索库存
替代型号UPW1V4R7MDD1TD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPW1V4R7MDD1TD

品牌： Nichicon 尼吉康

封装： 4.7F 35V 20per

当前型号

NICHICON  UPW1V4R7MDD1TD  铝电解电容, 4.7uF, 35V, 径向引线

当前型号

型号： UPW1V4R7MDD1TA

品牌： 尼吉康

封装：

类似代替

Cap Alum 4.7uF 20% 35V Radial

UPW1V4R7MDD1TD和UPW1V4R7MDD1TA的区别

型号： UPW1V4R7MDD

品牌： 尼吉康

封装： Radial 4.7uF 35V 20per

功能相似

PW 系列径向 6.3 到 35V### 径向 105°C

UPW1V4R7MDD1TD和UPW1V4R7MDD的区别

型号： UVZ1V4R7MDD

品牌： 尼吉康

封装： Radial 4.7uF 35V 20per

功能相似

Nichicon VZ 系列，0.1 至 22μFNichicon VZ 系列铝电解电容器为微型尺寸、低阻抗、高可靠性电容器，用于开关电源。 VZ 系列具有高可靠性，额定使用寿命高达 1000 小时。高可靠性 高温度范围 高波纹电流 ### 径向 105°C

UPW1V4R7MDD1TD和UVZ1V4R7MDD的区别
