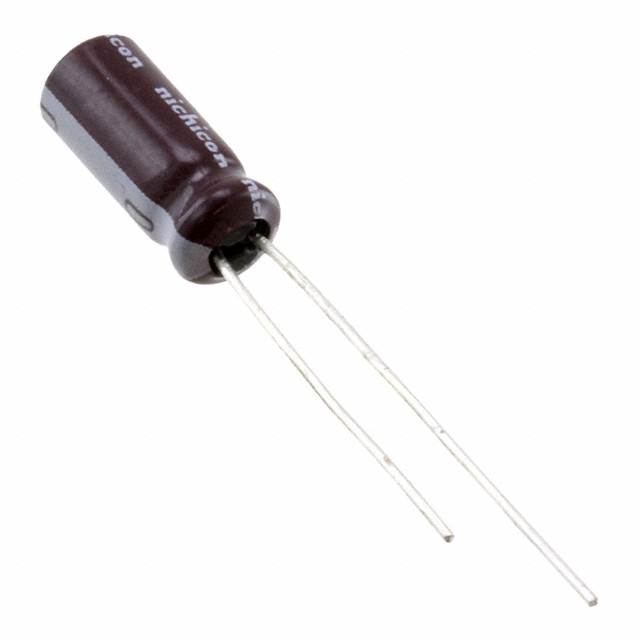

UPS1E4R7MDD1TD
数据手册.pdfNichicon(尼吉康)
被动器件
UPS1E4R7MDD1TD中文资料参数规格
技术参数
额定电压DC 25.0 V
电容 4.7 μF
容差 ±20 %
纹波电流 27.2mA @120Hz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 25 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 2.5 mm
外形尺寸
高度 11 mm
直径 5.00 mm
封装 Radial, CAN
引脚间距 2.5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
寿命（小时） 2000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPS1E4R7MDD1TD引脚图与封装图

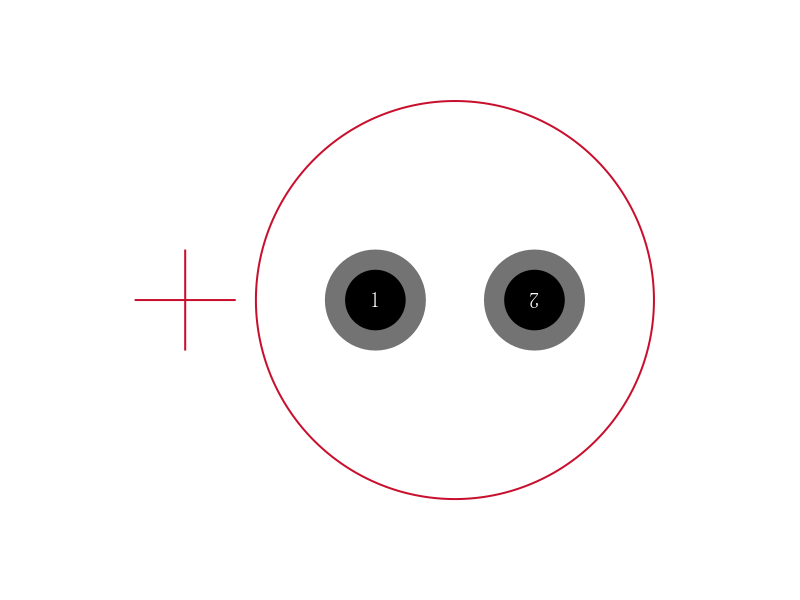

UPS1E4R7MDD1TD引脚图

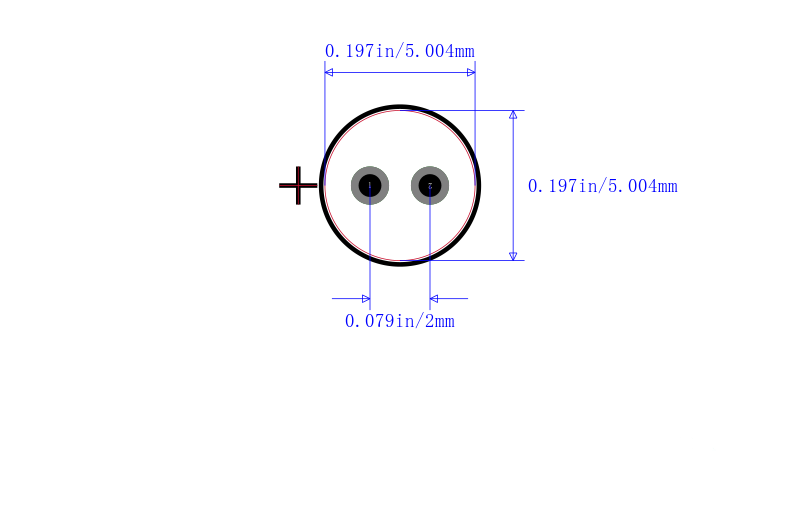

UPS1E4R7MDD1TD封装图
UPS1E4R7MDD1TD封装焊盘图
在线购买UPS1E4R7MDD1TD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UPS1E4R7MDD1TD | Nichicon 尼吉康 | Cap Alum 4.7uF 20% 25V Radial | 搜索库存 |
替代型号UPS1E4R7MDD1TD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UPS1E4R7MDD1TD 品牌： Nichicon 尼吉康 封装： Radial 4.7uF 25V 20per | 当前型号 | Cap Alum 4.7uF 20% 25V Radial | 当前型号 |
| 型号： UPW1E4R7MDD1TD 品牌： 尼吉康 封装： 4.7F 25V 20per | 类似代替 | NICHICON UPW1E4R7MDD1TD Electrolytic Capacitor, Miniature, 4.7μF, 25V, PW Series, ± 20%, Radial Leaded, 5mm | UPS1E4R7MDD1TD和UPW1E4R7MDD1TD的区别 |
| 型号： UVZ1E4R7MDH 品牌： 尼吉康 封装： 4.7uF 25V 20per | 类似代替 | CAP ALUM 4.7uF 20% 25V RADIAL | UPS1E4R7MDD1TD和UVZ1E4R7MDH的区别 |
| 型号： EKMG250ELL4R7ME11D 品牌： 贵弥功 封装： Radial 4.7µF 25V ±20% | 功能相似 | UNITED CHEMI-CON EKMG250ELL4R7ME11D 铝电解电容, 4.7uF, 25V, 径向引线 | UPS1E4R7MDD1TD和EKMG250ELL4R7ME11D的区别 |
