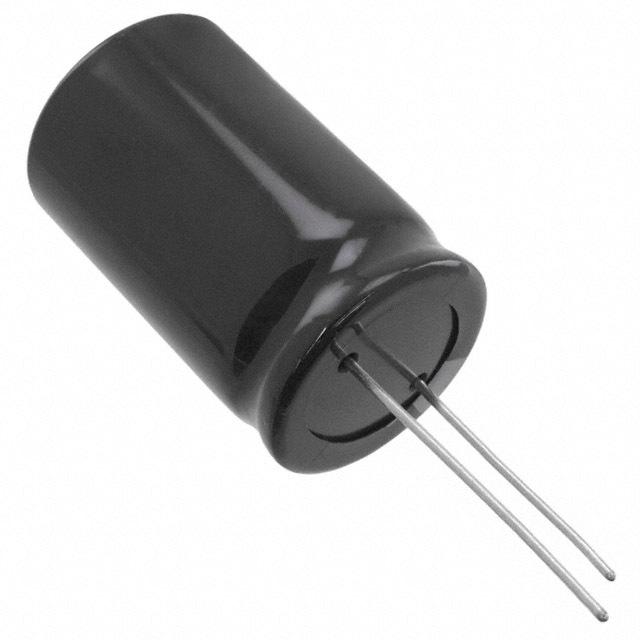

UPT2P561MRD6
数据手册.pdfNichicon(尼吉康)
电子元器件分类
UPT2P561MRD6中文资料参数规格
技术参数
额定电压DC 220 V
电容 560 μF
容差 ±20 %
产品系列 UPT
纹波电流高频 1.5A @120Hz
纹波电流低频 2.4A @10kHz
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 12.5 mm
外形尺寸
高度 50.0 mm
直径 22.0 mm
封装 Radial, CAN
引脚间距 12.5 mm
物理参数
工作温度 -25℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 180
寿命（小时） 5000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPT2P561MRD6引脚图与封装图
UPT2P561MRD6引脚图
UPT2P561MRD6封装图
UPT2P561MRD6封装焊盘图
在线购买UPT2P561MRD6
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UPT2P561MRD6 | Nichicon 尼吉康 | 560uF ±20% 220V Φ25mm 40mm | 搜索库存 |
替代型号UPT2P561MRD6
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UPT2P561MRD6 品牌： Nichicon 尼吉康 封装： Radial 560uF 20per 220V | 当前型号 | 560uF ±20% 220V Φ25mm 40mm | 当前型号 |
| 型号： UPB2D561MRD6 品牌： 尼吉康 封装： 560F 200V 20per | 功能相似 | Cap Aluminum Lytic 560uF 200V 20% 25 X 40mm Radial 12.5mm 2700mA 5000H 105℃ Bulk | UPT2P561MRD6和UPB2D561MRD6的区别 |
