UHE1H152MHD

UHE1H152MHD

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UHE1H152MHD  铝电解电容, 1500uF, 50V, 径向引线

1500µF 50V Aluminum Electrolytic Capacitors Radial, Can 10000 Hrs @ 105°C


立创商城:
1500uF ±20% 50V


得捷:
CAP ALUM 1500UF 20% 50V RADIAL


e络盟:
铝电解电容, 1500uF, 50V, 径向引线


艾睿:
Cap Aluminum Lytic 1500uF 50V 20% 16 X 35.5mm Radial 7.5mm 3150mA 10000h 105°C Bulk


安富利:
Cap Aluminum 1500uF 50V 20% 16 X 35.5mm Radial 7.5mm 3150mA 10000h 105°C Bulk


Chip1Stop:
Cap Aluminum Lytic 1500uF 50V 20% 16 X 35.5mm Radial 7.5mm 3150mA 10000h 105℃ Bulk


Verical:
Cap Aluminum Lytic 1500uF 50V 20% 16 X 35.5mm Radial 7.5mm 3150mA 10000h 105C Bulk


Newark:
# NICHICON  UHE1H152MHD  Electrolytic Capacitor, Miniature, 1500 µF, 50 V, HE Series, ± 20%, Radial Leaded, 16 mm


UHE1H152MHD中文资料参数规格
技术参数

额定电压DC 50.0 V

电容 1500 µF

等效串联电阻ESR 0.057 Ω

容差 ±20 %

产品系列 UHE

纹波电流 3150 mA

纹波电流高频 2.52A @120Hz

纹波电流低频 3.15A @100kHz

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压 50 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 7.5 mm

外形尺寸

长度 35.5 mm

高度 35.5 mm

直径 16.0 mm

封装 Radial, CAN

引脚间距 7.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 300

寿命（小时） 10000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UHE1H152MHD引脚图与封装图
UHE1H152MHD引脚图

UHE1H152MHD引脚图

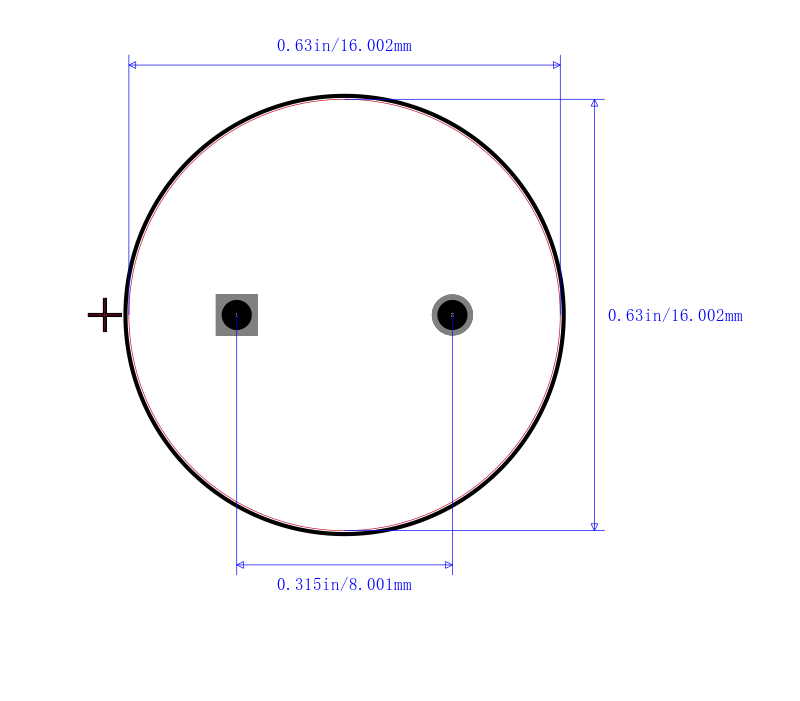

UHE1H152MHD封装图

UHE1H152MHD封装图

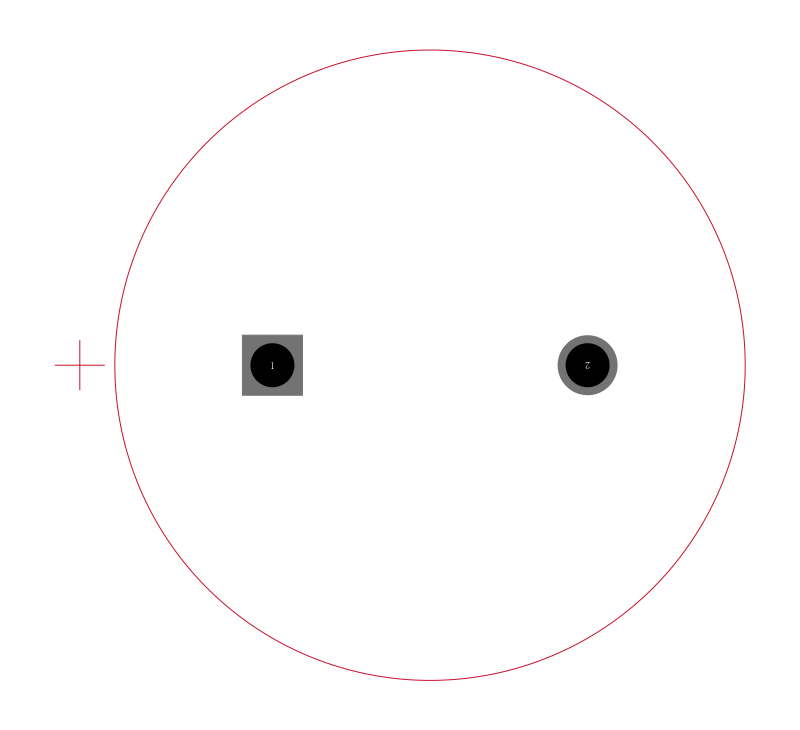

UHE1H152MHD封装焊盘图

UHE1H152MHD封装焊盘图

在线购买UHE1H152MHD
型号 制造商 描述 购买
UHE1H152MHD Nichicon 尼吉康 NICHICON  UHE1H152MHD  铝电解电容, 1500uF, 50V, 径向引线 搜索库存
替代型号UHE1H152MHD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UHE1H152MHD

品牌： Nichicon 尼吉康

封装： Radial 1.5kF 50V 20per

当前型号

NICHICON  UHE1H152MHD  铝电解电容, 1500uF, 50V, 径向引线

当前型号

型号： UHE1H152MHT

品牌： 尼吉康

封装： Radial 1.5mF 50V 20per

类似代替

CAP ALUM 1500uF 20% 50V RADIAL

UHE1H152MHD和UHE1H152MHT的区别

型号： EEU-FC1H152L

品牌： 松下

封装： Radial 1.5mF 50V 20per

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEU-FC1H152L  铝电解电容, AEC-Q200 FC系列, 1500 µF, ± 20%, 50 V, 16 mm, 径向引线

UHE1H152MHD和EEU-FC1H152L的区别

型号： EEUFC1H152L

品牌： 松下

封装： 1.5kF 20per 50V

功能相似

FC 系列 820μF - 1500μFPanasonic FC 系列 A 型电解电容器提供高耐受性、低阻抗解决方案。 这些铝电容器耐受性可达 1000 至 5000 小时。符合 AEC-Q200 径向引线型 低等效串联电阻 结构小型 高可靠性 低阻抗 高波纹电流 ### 应用Panasonic FC A 型电解电容器符合 AEC-Q200 规格，适用于汽车应用。 高可靠性还使这些电解质电容器特别适用于工业仪器应用。 ### 径向 105°C

UHE1H152MHD和EEUFC1H152L的区别
