UPW1E392MHD

UPW1E392MHD

数据手册.pdf
Nichicon(尼吉康) 被动器件

PW 系列径向 6.3 到 35V### 径向 105°C

PW 系列径向 6.3 到 35V


立创商城:
3900uF ±20% 25V


得捷:
CAP ALUM 3900UF 20% 25V RADIAL


欧时:
Nichicon 铝电解电容器 PW 系列 25V dc 3900μF 通孔 UPW1E392MHD, ±20%容差, 最高+105°C


艾睿:
Cap Aluminum Lytic 3900uF 25V 20% 16 X 35.5mm Radial 7.5mm 2530mA 5000h 105


Allied Electronics:
3900uF 25 V dc Aluminium Electrolytic Capacitor, PW Series 8000h 16Dia.x35.5mm


安富利:
Cap Aluminum 3900uF 25V 20% 16 X 35.5mm Radial 7.5mm 3150mA 8000 hr 105°C Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 3900uF; 25VDC; ±20%


UPW1E392MHD中文资料参数规格
技术参数

额定电压DC 25.0 V

工作电压 25 VDC

电容 3900 µF

等效串联电阻ESR 0.016 Ω

容差 ±20 %

产品系列 UPW

纹波电流 3.15 A

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 25 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 7.5 mm

外形尺寸

长度 35.5 mm

高度 35.5 mm

直径 16.0 mm

封装 Radial, CAN

引脚间距 7.5 mm

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 300

寿命（小时） 8000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UPW1E392MHD引脚图与封装图

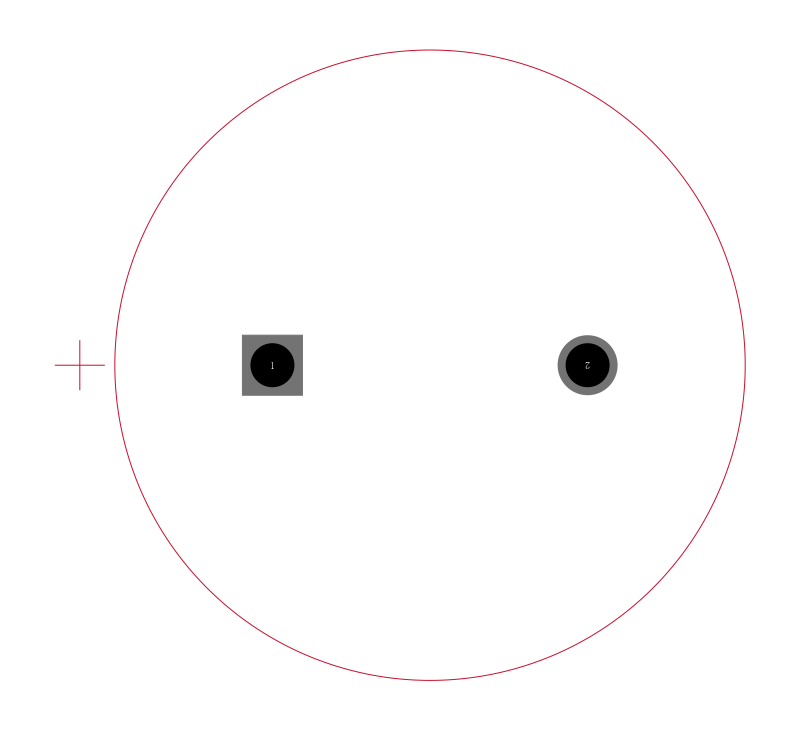

UPW1E392MHD引脚图

UPW1E392MHD引脚图

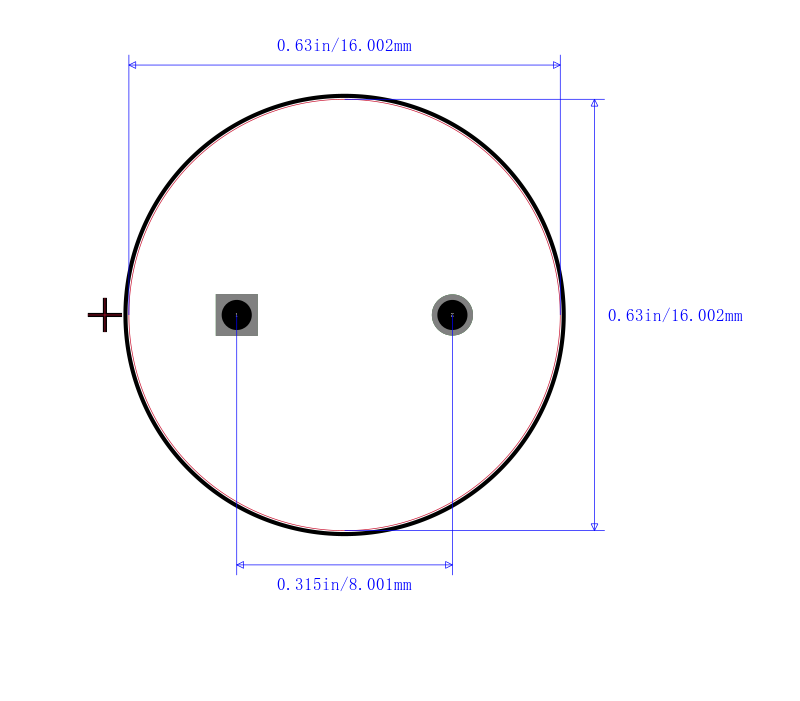

UPW1E392MHD封装图

UPW1E392MHD封装图

UPW1E392MHD封装焊盘图

UPW1E392MHD封装焊盘图

在线购买UPW1E392MHD
型号 制造商 描述 购买
UPW1E392MHD Nichicon 尼吉康 PW 系列径向 6.3 到 35V ### 径向 105°C 搜索库存
替代型号UPW1E392MHD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPW1E392MHD

品牌： Nichicon 尼吉康

封装： Radial 3.9mF 25V 20per

当前型号

PW 系列径向 6.3 到 35V### 径向 105°C

当前型号

型号： UPW1E392MHH

品牌： 尼吉康

封装： 3.9mF 25V 20per

类似代替

CAP ALUM 3900uF 20% 25V RADIAL

UPW1E392MHD和UPW1E392MHH的区别

型号： EEUFC1E392

品牌： 松下

封装： 3.9mF 25V ±20%

功能相似

FC 系列 1800μF - 15000μFPanasonic FC 系列 A 型电解电容器提供高耐受性、低阻抗解决方案。 这些铝电容器耐受性可达 1000 至 5000 小时。符合 AEC-Q200 径向引线型 低等效串联电阻 结构小型 高可靠性 低阻抗 高波纹电流 ### 应用Panasonic FC A 型电解电容器符合 AEC-Q200 规格，适用于汽车应用。 高可靠性还使这些电解质电容器特别适用于工业仪器应用。 ### 径向 105°C

UPW1E392MHD和EEUFC1E392的区别

型号： EEUFC1E392L

品牌： 松下

封装： 3.9mF 25V ±20%

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEUFC1E392L  铝电解电容, AEC-Q200 FC系列, 3900 µF, ± 20%, 25 V, 16 mm, 径向引线

UPW1E392MHD和EEUFC1E392L的区别
