UHE1E681MPD

UHE1E681MPD

数据手册.pdf
Nichicon(尼吉康) 被动器件

HE 系列 105°CNichicon 的 HE 系列电解电容器可提供低阻抗、高稳定性、微型解决方案。 这些紧凑型电解电容器采用 PET（非 PVC）套管制成，带无铅引线。Temperature range | -40 to 105°C ---|--- Capacitance tolerance | ±20% 120Hz, 20°C Leakage current 2min | 0.01CV or 3μA, whichever is greater Life expectancy @ 105°C | > 4000 hours @ rated voltage and ripple current

铝电解器 HE 系列 105°C

的 HE 系列电解电容器可提供低阻抗、高稳定性、微型解决方案。 这些紧凑型电解电容器采用 PET（非 PVC）套管制成，带无铅引线。

Temperature range | -40 to 105°C

---|---

Capacitance tolerance | ±20% 120Hz, 20°C

Leakage current 2min | 0.01CV or 3μA, whichever is greater

Life expectancy @ 105°C | > 4000 hours @ rated voltage and ripple current

UHE1E681MPD中文资料参数规格
技术参数

额定电压DC 25 V

电容 680 µF

等效串联电阻ESR 240 mΩ

容差 ±20 %

产品系列 UHE

纹波电流 1400 mA

纹波电流高频 1.05A @120Hz

纹波电流低频 1.4A @100kHz

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压 25 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

长度 20 mm

高度 20 mm

直径 10.0 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 1400

寿命（小时） 7000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UHE1E681MPD引脚图与封装图
UHE1E681MPD引脚图

UHE1E681MPD引脚图

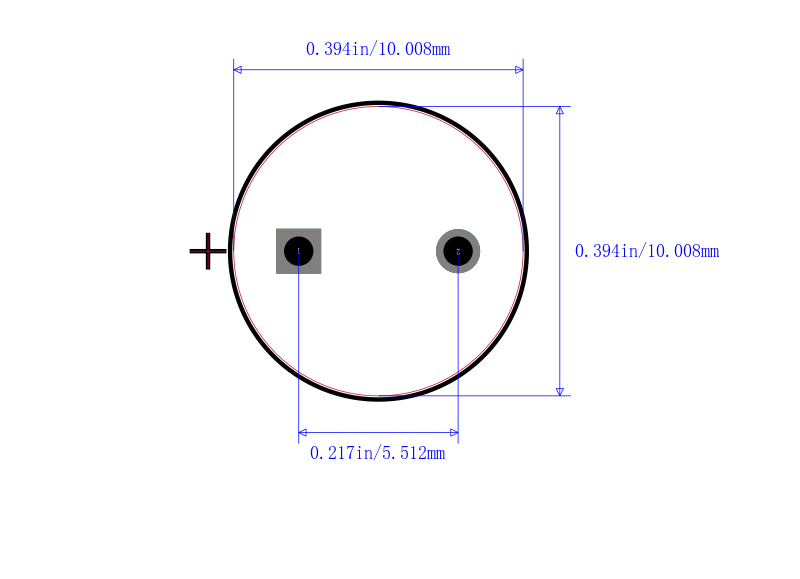

UHE1E681MPD封装图

UHE1E681MPD封装图

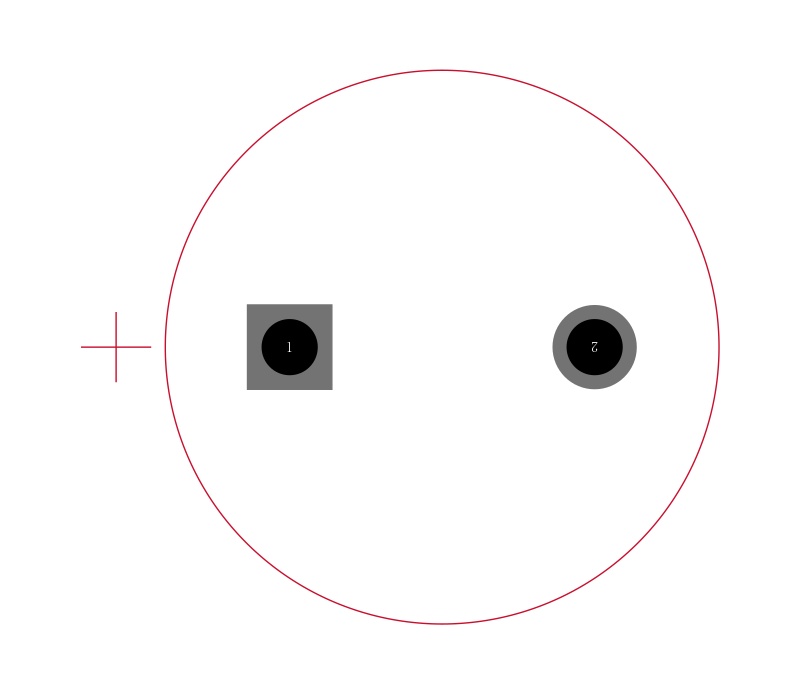

UHE1E681MPD封装焊盘图

UHE1E681MPD封装焊盘图

在线购买UHE1E681MPD
型号 制造商 描述 购买
UHE1E681MPD Nichicon 尼吉康 HE 系列 105°C Nichicon 的 HE 系列电解电容器可提供低阻抗、高稳定性、微型解决方案。 这些紧凑型电解电容器采用 PET（非 PVC）套管制成，带无铅引线。 Temperature range | -40 to 105°C ---|--- Capacitance tolerance | ±20% 120Hz, 20°C Leakage current 2min | 0.01CV or 3μA, whichever is greater Life expectancy @ 105°C | > 4000 hours @ rated voltage and ripple current 搜索库存
替代型号UHE1E681MPD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UHE1E681MPD

品牌： Nichicon 尼吉康

封装： Radial 680uF 25V 20per

当前型号

HE 系列 105°CNichicon 的 HE 系列电解电容器可提供低阻抗、高稳定性、微型解决方案。 这些紧凑型电解电容器采用 PET（非 PVC）套管制成，带无铅引线。Temperature range | -40 to 105°C ---|--- Capacitance tolerance | ±20% 120Hz, 20°C Leakage current 2min | 0.01CV or 3μA, whichever is greater Life expectancy @ 105°C | > 4000 hours @ rated voltage and ripple current

当前型号

型号： EKZE250ELL681MJ20S

品牌： 贵弥功

封装： 680µF 25V ±20%

功能相似

UNITED CHEMI-CON  EKZE250ELL681MJ20S  铝电解电容, 680uF, 25V, 径向引线

UHE1E681MPD和EKZE250ELL681MJ20S的区别

型号： EEUFM1E681

品牌： 松下

封装： 680F 20per 25V

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEUFM1E681  铝电解电容, FM系列, 680 µF, ± 20%, 25 V, 10 mm, 径向引线

UHE1E681MPD和EEUFM1E681的区别

型号： EKY-250ELL681MJ20S

品牌： 贵弥功

封装： Radial 680µF 25V ±20%

功能相似

Cap Aluminum Lytic 680uF 25V 20% 10 X 20mm Radial 5mm 1400mA 7000H 105℃ Bulk

UHE1E681MPD和EKY-250ELL681MJ20S的区别
