UVP1V100MDD

UVP1V100MDD

数据手册.pdf
Nichicon(尼吉康) 被动器件

10uF ±20% 35V Φ5mm 11mm

10µF 35V Aluminum Electrolytic Capacitors Radial, Can 2000 Hrs @ 85°C


立创商城:
10uF ±20% 35V


得捷:
CAP ALUM 10UF 20% 35V RADIAL


贸泽:
Aluminum Electrolytic Capacitors - Leaded 35volts 10uF 5x11 20% 2LS


艾睿:
Cap Aluminum Lytic 10uF 35V 20% 5 X 11mm Radial 2mm 43mA 2000h 85°C Automotive Bulk


Chip1Stop:
Cap Aluminum Lytic 10uF 35V 20% 5 X 11mm Radial 2mm 43mA 2000h 85℃ Automotive Bulk


TME:
Capacitor: electrolytic; bipolar; THT; 10uF; 35VDC; Ø5x11mm; ±20%


Newark:
# NICHICON  UVP1V100MDD  Electrolytic Capacitor, Bi-Polarized, 10 µF, 35 V, VP Series, ± 20%, Radial Leaded, 5 mm


UVP1V100MDD中文资料参数规格
技术参数

额定电压DC 35 V

工作电压 35 VDC

电容 10 µF

容差 ±20 %

产品系列 UVP

纹波电流 43 mA

纹波电流高频 43mA @120Hz

纹波电流低频 86mA @10kHz

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 35 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2 mm

外形尺寸

长度 11 mm

高度 11 mm

直径 5.00 mm

封装 Radial, CAN

引脚间距 2 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 6000

寿命(小时) 2000 h

制造应用 -, 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UVP1V100MDD引脚图与封装图
UVP1V100MDD引脚图

UVP1V100MDD引脚图

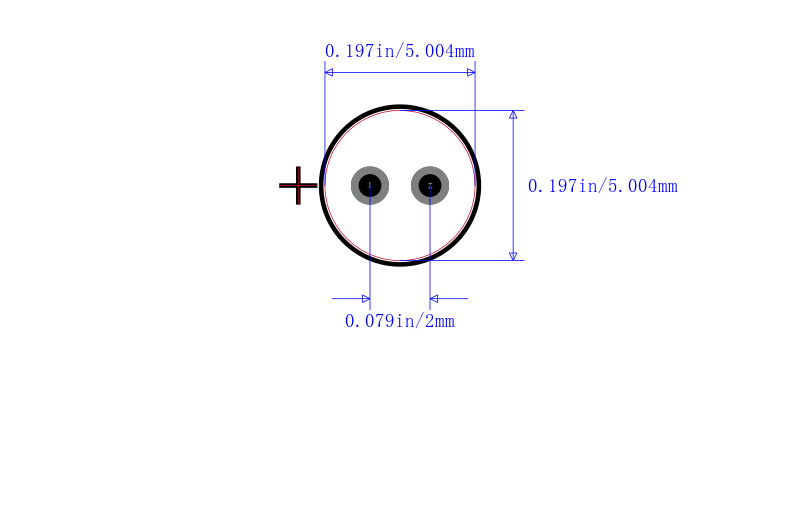

UVP1V100MDD封装图

UVP1V100MDD封装图

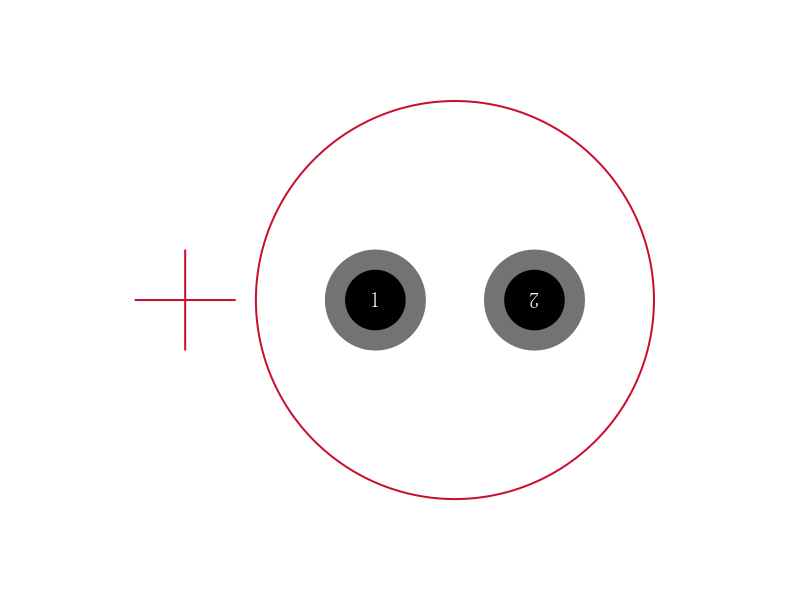

UVP1V100MDD封装焊盘图

UVP1V100MDD封装焊盘图
