UPW1C560MDD6

UPW1C560MDD6

数据手册.pdf
Nichicon(尼吉康) 被动器件

56uF ±20% 16V 200mA100kHz200mA Φ6.3mm

56µF 16V Aluminum Electrolytic Capacitors Radial, Can 2000 Hrs @ 105°C


得捷:
CAP ALUM 56UF 20% 16V RADIAL


贸泽:
Aluminum Electrolytic Capacitors - Leaded 16volts 56uF 6.3x7 20% 2.5LS


艾睿:
Cap Aluminum Lytic 56uF 16V 20% 6.3 X 7mm Radial 2.5mm 200mA 2000h 105


安富利:
Cap Aluminum 56uF 16V 20% 6.3 X 7mm Radial 2.5mm 200mA 2000 hr 105°C Bulk


Chip1Stop:
Cap Aluminum Lytic 56uF 16V 20% 6.3 X 7mm Radial 2.5mm 200mA 2000h 105℃ Automotive Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 56uF; 16VDC; Ø6.3x7mm


UPW1C560MDD6中文资料参数规格
技术参数

额定电压DC 16 V

工作电压 16 VDC

电容 56 µF

等效串联电阻ESR 1.20 Ω

容差 ±20 %

产品系列 UPW

纹波电流 200 mA

纹波电流高频 60mA @120Hz

纹波电流低频 200mA @100kHz

工作温度Max 105 ℃

工作温度Min 55 ℃

额定电压 16 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2.5 mm

外形尺寸

长度 7 mm

高度 7 mm

直径 6.30 mm

封装 Radial, CAN

引脚间距 2.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 6000

寿命（小时） 2000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UPW1C560MDD6引脚图与封装图
UPW1C560MDD6引脚图

UPW1C560MDD6引脚图

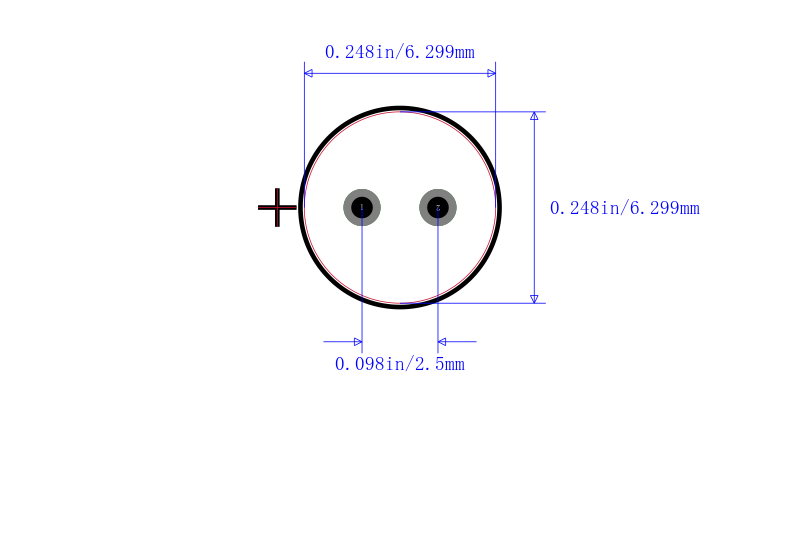

UPW1C560MDD6封装图

UPW1C560MDD6封装图

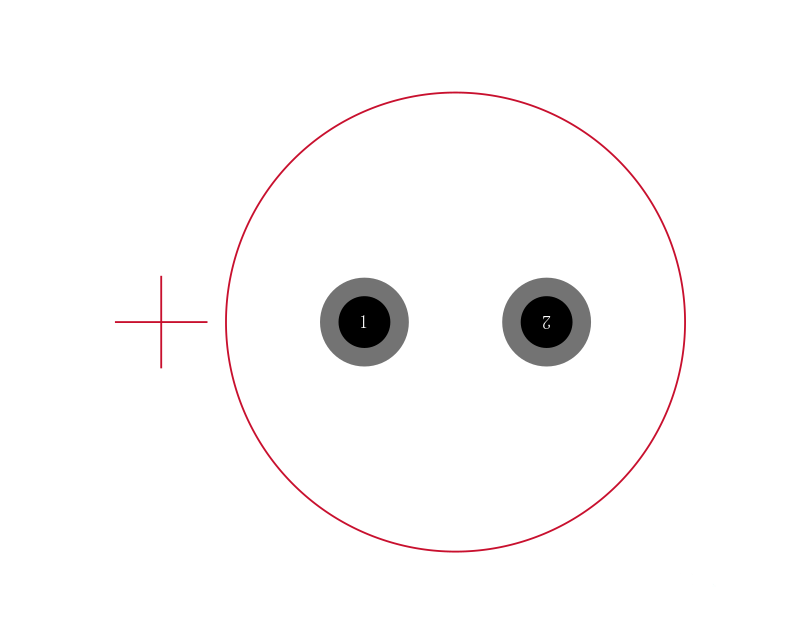

UPW1C560MDD6封装焊盘图

UPW1C560MDD6封装焊盘图

在线购买UPW1C560MDD6
型号 制造商 描述 购买
UPW1C560MDD6 Nichicon 尼吉康 56uF ±20% 16V 200mA100kHz200mA Φ6.3mm 搜索库存
替代型号UPW1C560MDD6
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPW1C560MDD6

品牌： Nichicon 尼吉康

封装： Radial 56uF 16V 20per

当前型号

56uF ±20% 16V 200mA100kHz200mA Φ6.3mm

当前型号

型号： UPW1C560MDH6

品牌： 尼吉康

封装： 56uF 16V 20per

功能相似

Cap Aluminum Lytic 56uF 16V 20% 6.3 X 7mm Radial 2.5mm 200mA 2000H 105℃ Bulk

UPW1C560MDD6和UPW1C560MDH6的区别

型号： SXE16VB56RM6X7LL

品牌： 贵弥功

封装：

功能相似

56uF ±20% 16V 140mA Φ6.3mm

UPW1C560MDD6和SXE16VB56RM6X7LL的区别
