UWG1H220MCL1GS

UWG1H220MCL1GS

数据手册.pdf
Nichicon(尼吉康) 电子元器件分类

22uF ±20% 50V 120mA100kHz120mA Φ8mm

22 µF 50 V 铝电解器 径向，Can - SMD - 105°C 时为 1000 小时


得捷:
CAP ALUM 22UF 20% 50V SMD


立创商城:
22uF ±20% 50V


艾睿:
Are you looking for a capacitor that is low cost, high capacitance and has a high energy density? Then this electrolytic UWG1H220MCL1GS aluminum capacitor from Nichicon is the one for you! It can withstand a voltage of 50 VDC. This aluminum electrolytic capacitor has a maximum operating temperature of 105 °C. Its leakage current is 11@2Min μA. Its capacitance value is 22uF. It has a tolerance of 20%. This product is 5.8 mm tall with a diameter of 6.3 mm.


安富利:
Cap Aluminum 22uF 50V 20% 8 X 10mm SMD 120mA 1000 hr 105°C T/R


UWG1H220MCL1GS中文资料参数规格
技术参数

额定电压DC 50 V

电容 22 µF

等效串联电阻ESR 0.7 Ω

容差 ±20 %

产品系列 UWG

纹波电流 60 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

高度 5.8 mm

直径 Φ8mm

封装 SMD

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 1000

寿命（小时） 1000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UWG1H220MCL1GS引脚图与封装图

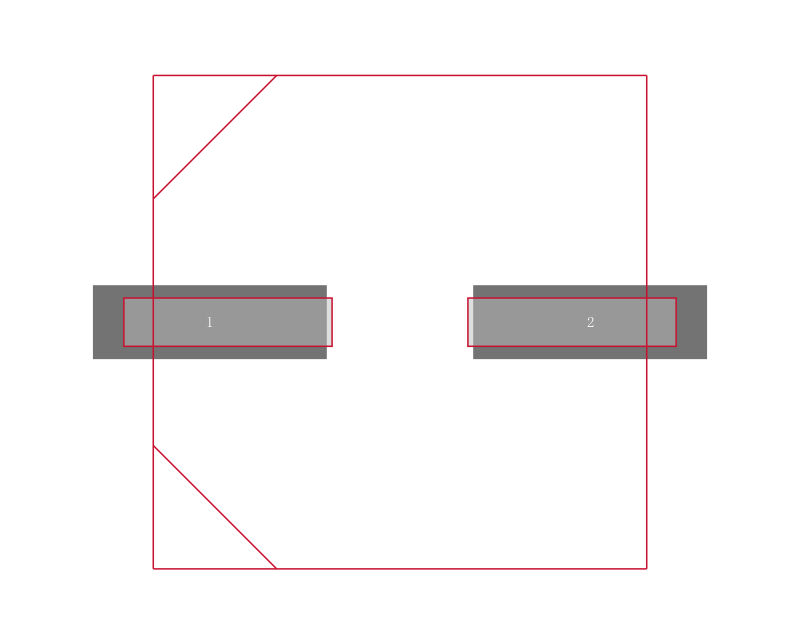

UWG1H220MCL1GS引脚图

UWG1H220MCL1GS引脚图

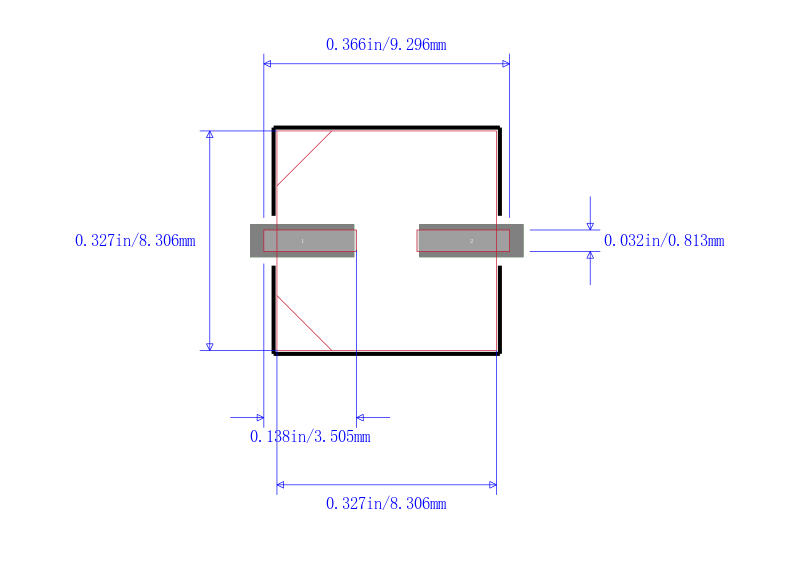

UWG1H220MCL1GS封装图

UWG1H220MCL1GS封装图

UWG1H220MCL1GS封装焊盘图

UWG1H220MCL1GS封装焊盘图

在线购买UWG1H220MCL1GS
型号 制造商 描述 购买
UWG1H220MCL1GS Nichicon 尼吉康 22uF ±20% 50V 120mA100kHz120mA Φ8mm 搜索库存
替代型号UWG1H220MCL1GS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UWG1H220MCL1GS

品牌： Nichicon 尼吉康

封装： Radial 22uF 20per 50V

当前型号

22uF ±20% 50V 120mA100kHz120mA Φ8mm

当前型号

型号： UWZ1H220MCL1GS

品牌： 尼吉康

封装： Radial 22uF 20per 50V

功能相似

WZ 系列，105°CNichicon 的 WZ 系列是低阻抗、片式铝电解电容器。 WZ 片式电容器可与自动贴片机一起使用。 适用于高达 +260°C 的回流焊接，其最大工作温度为 +105°C。 WZ 铝电解电容器提供介于 0.1 μF 至 1500 μF 之间的一系列电容值，和介于 6.3 V 与 50 V 之间的电压选项。### 特点芯片型 高温回流焊接高达 +260°C 抗溶剂特性 可与传送带馈入自动安装机器一起使用 无导线 工作温度范围 | -55 至 +105°C ---|--- 电容容差 | ±20%（120 Hz，20°C） 泄漏电流 μA | 最大 0.01 CV 或 3（取较大值）（二分法） 耐用 | 105°C 时为 1000 小时 ### 表面安装 105°C 系列

UWG1H220MCL1GS和UWZ1H220MCL1GS的区别
