UCC2804PWTR

UCC2804PWTR

TI(德州仪器) 主动器件

低功耗BiCMOS电流模式PWM Low-Power BiCMOS Current-Mode PWM

离线转换器 升压，反激，正激 拓扑 最高 1MHz 8-TSSOP


得捷:
IC OFFLINE SW MULT TOP 8TSSOP


立创商城:
UCC2804PWTR


德州仪器TI:
12V, 1A low power BICMOS 1MHz current mode PWM with 12.5V/8.3V UVLO and 50% duty cycle, -40C to 1


贸泽:
开关控制器 Low-Power BiCMOS Current-Mode PWM


艾睿:
Current Mode PWM Controller 1A 8-Pin TSSOP T/R


安富利:
Current Mode PWM Controller 1A 8-Pin TSSOP T/R


Chip1Stop:
Current Mode PWM Controller 1A 8-Pin TSSOP T/R


Verical:
Current Mode PWM Controller 1A 8-Pin TSSOP T/R


UCC2804PWTR中文资料参数规格
技术参数

频率 1.00 MHz

输出电压 1.00 V

输出电流 1000 mA

调节输出数 1

上升时间 41 ns

开关频率 1000 kHz

拓扑结构 Boost, Flyback, Forward

占空比 49 %

最大占空比 50 %

下降时间 44 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 8

封装 TSSOP-8

外形尺寸

封装 TSSOP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

UCC2804PWTR引脚图与封装图

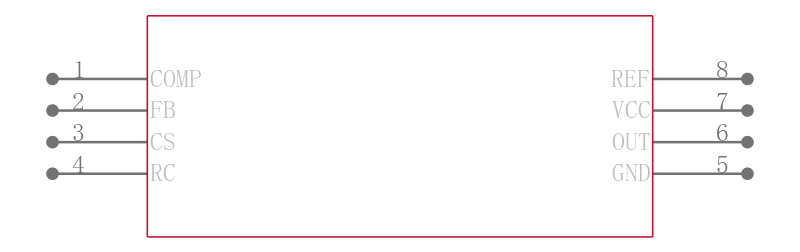

UCC2804PWTR引脚图

UCC2804PWTR引脚图

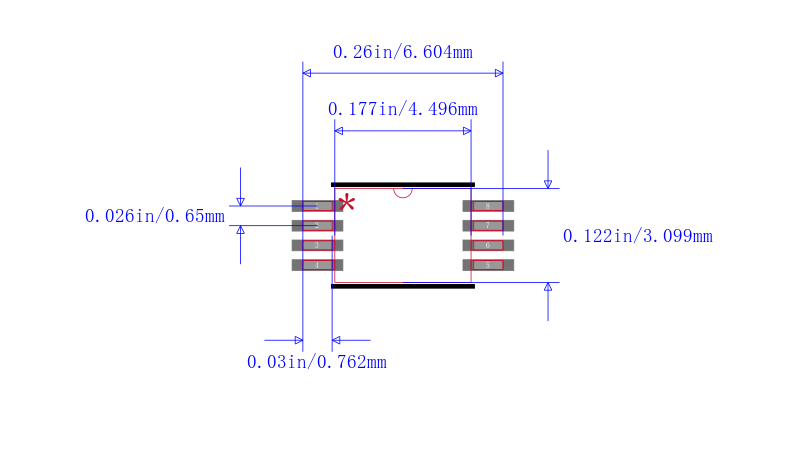

UCC2804PWTR封装图

UCC2804PWTR封装图

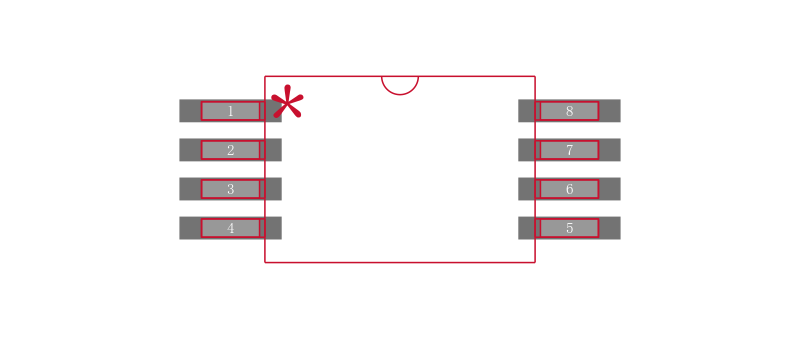

UCC2804PWTR封装焊盘图

UCC2804PWTR封装焊盘图

在线购买UCC2804PWTR
型号 制造商 描述 购买
UCC2804PWTR TI 德州仪器 低功耗BiCMOS电流模式PWM Low-Power BiCMOS Current-Mode PWM 搜索库存
替代型号UCC2804PWTR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UCC2804PWTR

品牌： TI 德州仪器

封装： TSSOP-8 1V 1A 8Pin

当前型号

低功耗BiCMOS电流模式PWM Low-Power BiCMOS Current-Mode PWM

当前型号

型号： UCC2801PW

品牌： 德州仪器

封装： 8TSSOP 1V 1A 8Pin

类似代替

低功耗BiCMOS电流模式PWM Low-Power BiCMOS Current-Mode PWM

UCC2804PWTR和UCC2801PW的区别

型号： UCC2804PW

品牌： 德州仪器

封装：

类似代替

低功耗BiCMOS电流模式PWM Low-Power BiCMOS Current-Mode PWM

UCC2804PWTR和UCC2804PW的区别

型号： UCC2802PW

品牌： 德州仪器

封装： TSSOP-8 1V 8Pin

类似代替

低功耗BiCMOS电流模式PWM Low-Power BiCMOS Current-Mode PWM

UCC2804PWTR和UCC2802PW的区别
