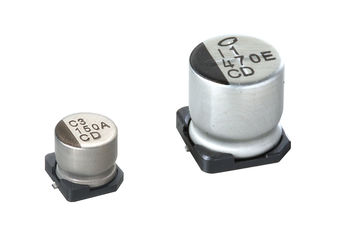

UCD1A220MCL1GS

UCD1A220MCL1GS

数据手册.pdf
Nichicon(尼吉康) 被动器件

CD 系列低阻抗### 表面安装 105°C 系列

铝电解器


欧时:
Nichicon 铝电解电容器 CD 系列 10V dc 22μF 表面安装器件 UCD1A220MCL1GS, ±20%容差, 最高+105°C


得捷:
CAP ALUM 22UF 20% 10V SMD


艾睿:
Cap Aluminum Lytic 22uF 10V 20% 4 X 5.8mm SMD 90mA 2000h 105°C Automotive T/R


Allied Electronics:
22uF 10 V dc Aluminium Electrolytic Capacitor; CD Series 2000h 4 Dia. x 5.8mm


安富利:
Cap Aluminum 22uF 10V 20% 4 X 5.8mm SMD 90mA 2000 hr 105°C T/R


Chip1Stop:
Cap Aluminum Lytic 22uF 10V 20% 4 X 5.8mm SMD 90mA 2000h 105C Automotive T/R


UCD1A220MCL1GS中文资料参数规格
技术参数

额定电压DC 10.0 V

电容 22 µF

等效串联电阻ESR 1.35 Ω

容差 ±20 %

产品系列 UCD

纹波电流 90 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 10 V

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

长度 5.8 mm

高度 5.8 mm

直径 4.00 mm

封装 SMD

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 2000

寿命（小时） 2000 h

制造应用 汽车级, 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UCD1A220MCL1GS引脚图与封装图

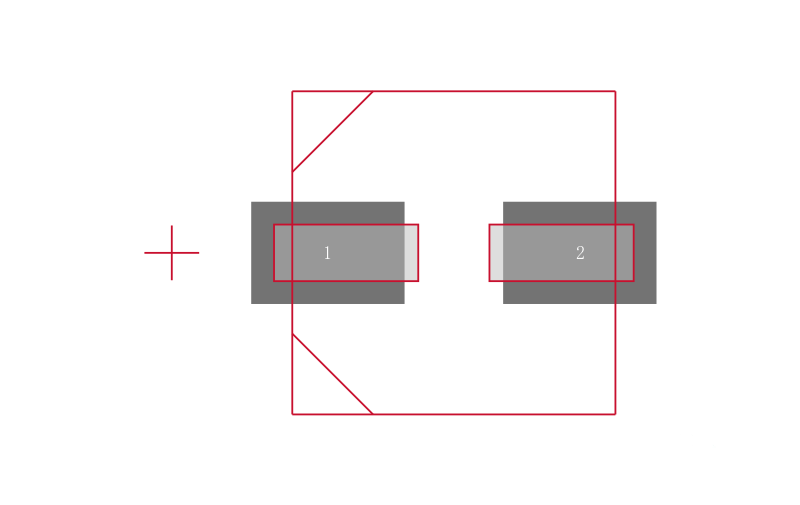

UCD1A220MCL1GS引脚图

UCD1A220MCL1GS引脚图

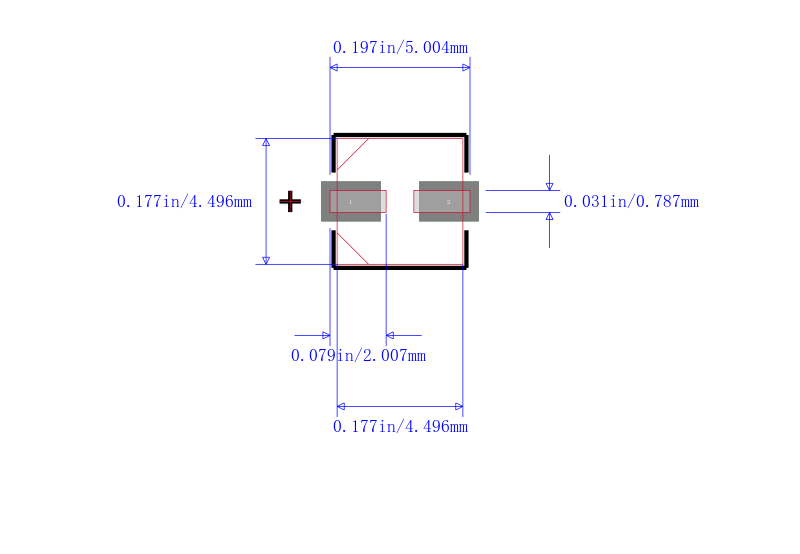

UCD1A220MCL1GS封装图

UCD1A220MCL1GS封装图

UCD1A220MCL1GS封装焊盘图

UCD1A220MCL1GS封装焊盘图

在线购买UCD1A220MCL1GS
型号 制造商 描述 购买
UCD1A220MCL1GS Nichicon 尼吉康 CD 系列低阻抗 ### 表面安装 105°C 系列 搜索库存
替代型号UCD1A220MCL1GS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UCD1A220MCL1GS

品牌： Nichicon 尼吉康

封装： Radial 22uF 10V 20per

当前型号

CD 系列低阻抗### 表面安装 105°C 系列

当前型号

型号： EEEFP1A220AR

品牌： 松下

封装： Radial 22µF 10V ±20%

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEEFP1A220AR  铝电解电容, 表面贴装, AEC-Q200 FP系列, 22 µF, 10 V, Radial Can - SMD, 4 mm, 0.85 ohm

UCD1A220MCL1GS和EEEFP1A220AR的区别

型号： UCD1C220MCL6GS

品牌： 尼吉康

封装： Radial 22F 16V 20per

功能相似

CD 系列 22 uF 16 V ±20 % 表面贴装 铝 电解电容

UCD1A220MCL1GS和UCD1C220MCL6GS的区别

型号： EMZA100ADA220MD61G

品牌： 贵弥功

封装： Radial 22µF 10V ±20%

功能相似

Cap Aluminum 22uF 10V 20% 4 X 5.8mm SMD 90mA 2000H 105℃ Cardboard T/R

UCD1A220MCL1GS和EMZA100ADA220MD61G的区别
