UCC27424DG4
TI
德州仪器
主动器件
UCC27424DG4中文资料参数规格
技术参数
电源电压DC 4.00V min
上升/下降时间 20ns, 15ns
输出接口数 2
输出电流 4.00 A
耗散功率 0.65 W
上升时间 40 ns
下降时间 40 ns
下降时间Max 40 ns
上升时间Max 40 ns
工作温度Max 105 ℃
工作温度Min -40 ℃
耗散功率Max 650 mW
电源电压 4V ~ 15V
电源电压Min 4 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
封装 SOIC-8
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UCC27424DG4引脚图与封装图

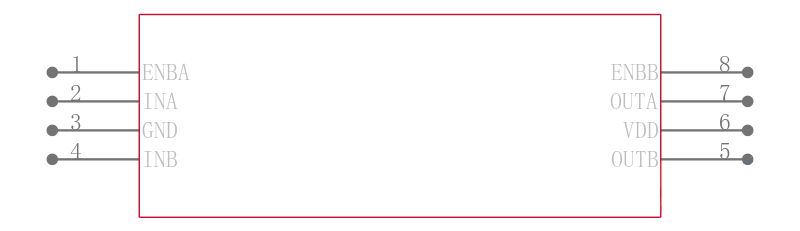

UCC27424DG4引脚图

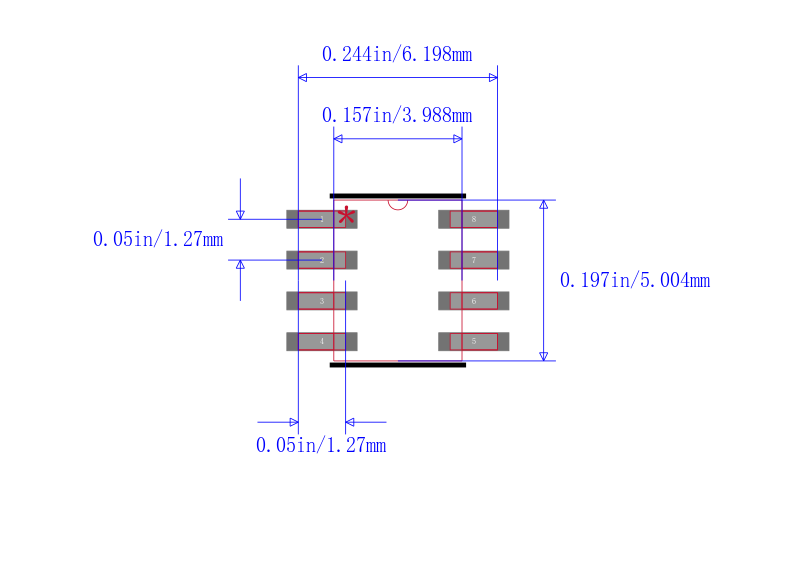

UCC27424DG4封装图
UCC27424DG4封装焊盘图
在线购买UCC27424DG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UCC27424DG4 | TI 德州仪器 | 双4 -A高速低侧MOSFET驱动器与启用 Dual 4-A High Speed Low-Side MOSFET Drivers With Enable | 搜索库存 |
替代型号UCC27424DG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UCC27424DG4 品牌： TI 德州仪器 封装： Surface 4V 4A 8Pin | 当前型号 | 双4 -A高速低侧MOSFET驱动器与启用 Dual 4-A High Speed Low-Side MOSFET Drivers With Enable | 当前型号 |
| 型号： PM8834 品牌： 意法半导体 封装： SO | 功能相似 | PM8834系列 双通道 低边 18 V 4 A 1.3 Ohm Mosfet驱动器 表面贴装 - SOIC-8 | UCC27424DG4和PM8834的区别 |
