UPM1V821MHD6

UPM1V821MHD6

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UPM1V821MHD6  铝电解电容, PM系列, 820 µF, ± 20%, 35 V, 18 mm, 径向引线

820µF 35V Aluminum Electrolytic Capacitors Radial, Can 5000 Hrs @ 105°C


立创商城:
820uF ±20% 35V


得捷:
CAP ALUM 820UF 20% 35V RADIAL


e络盟:
铝电解电容, 820 µF, 35 V, PM系列, ± 20%, 径向引线, 18 mm


艾睿:
Cap Aluminum Lytic 820uF 35V 20% 18 X 15mm Radial 7.5mm 1370mA 5000h 105°C Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 820uF; 35VDC; ±20%


Verical:
Cap Aluminum Lytic 820uF 35V 20% 18 X 15mm Radial 7.5mm 1370mA 5000h 105C Bulk


UPM1V821MHD6中文资料参数规格
技术参数

额定电压DC 35 V

电容 820 µF

等效串联电阻ESR 0.038 Ω

容差 ±20 %

产品系列 UPM

纹波电流 1370 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 35 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 7.5 mm

外形尺寸

高度 15 mm

直径 18.0 mm

封装 Radial, CAN

引脚间距 7.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Each

最小包装 400

寿命（小时） 5000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

UPM1V821MHD6引脚图与封装图
UPM1V821MHD6引脚图

UPM1V821MHD6引脚图

UPM1V821MHD6封装图

UPM1V821MHD6封装图

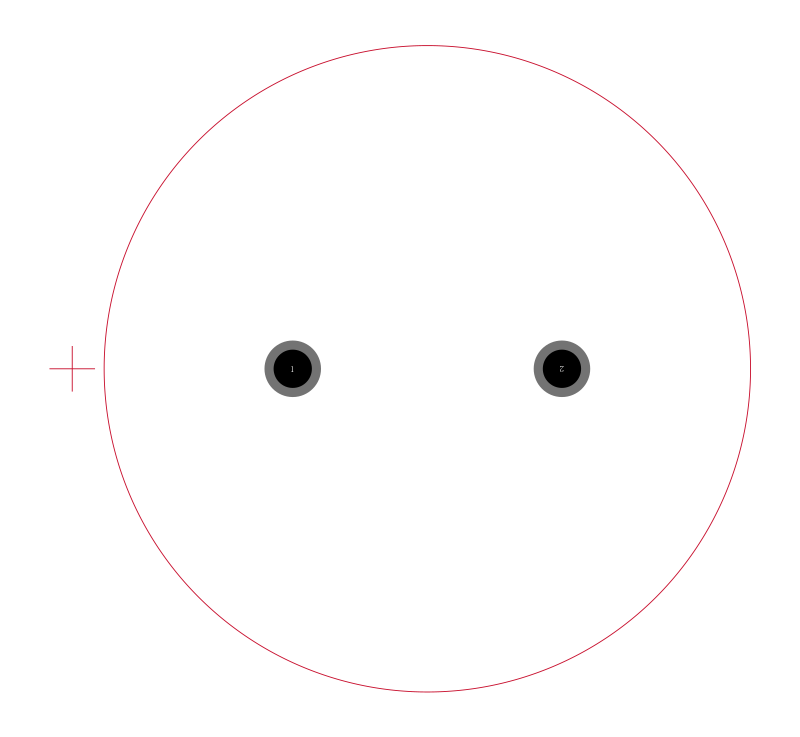

UPM1V821MHD6封装焊盘图

UPM1V821MHD6封装焊盘图

在线购买UPM1V821MHD6
型号 制造商 描述 购买
UPM1V821MHD6 Nichicon 尼吉康 NICHICON  UPM1V821MHD6  铝电解电容, PM系列, 820 µF, ± 20%, 35 V, 18 mm, 径向引线 搜索库存
替代型号UPM1V821MHD6
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPM1V821MHD6

品牌： Nichicon 尼吉康

封装： 820uF 35V 20per

当前型号

NICHICON  UPM1V821MHD6  铝电解电容, PM系列, 820 µF, ± 20%, 35 V, 18 mm, 径向引线

当前型号

型号： UPM1V821MHD6TN

品牌： 尼吉康

封装： Radial

完全替代

Cap Aluminum 820uF 35V 20% 18 X 15mm Radial 7.5mm 1370mA 5000H 105℃ Bulk

UPM1V821MHD6和UPM1V821MHD6TN的区别

型号： UPJ1V821MHD6TN

品牌： 尼吉康

封装： 820uF 20per 35V

类似代替

Cap Alum 820uF 20% 35V Radial

UPM1V821MHD6和UPJ1V821MHD6TN的区别

型号： EEUFC1V821

品牌： 松下

封装： 820uF 35V 20per

功能相似

FC 系列 820μF - 1500μFPanasonic FC 系列 A 型电解电容器提供高耐受性、低阻抗解决方案。 这些铝电容器耐受性可达 1000 至 5000 小时。符合 AEC-Q200 径向引线型 低等效串联电阻 结构小型 高可靠性 低阻抗 高波纹电流 ### 应用Panasonic FC A 型电解电容器符合 AEC-Q200 规格，适用于汽车应用。 高可靠性还使这些电解质电容器特别适用于工业仪器应用。 ### 径向 105°C

UPM1V821MHD6和EEUFC1V821的区别
