UPW1V152MHD6

UPW1V152MHD6

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UPW1V152MHD6  铝电解电容, 1500uF, 35V, 径向引线

1500 µF 35 V 铝电解器 径向，Can - 105°C 时为 7000 小时


得捷:
CAP ALUM 1500UF 20% 35V RADIAL


立创商城:
1500uF ±20% 35V


贸泽:
Aluminum Electrolytic Capacitors - Leaded 35volts 1500uF 12.5x35.5 20% 5LS


e络盟:
铝电解电容, 1500uF, 35V, 径向引线


艾睿:
Cap Aluminum Lytic 1500uF 35V 20% 12.5 X 35.5mm Radial 7.5mm 2510mA 7000h 105°C Automotive Bulk


Allied Electronics:
Capacitor Aluminum Electrolytic Cap 1500uF 35V 20% Radial 12.5X35.5 LS 5 mm


安富利:
Cap Aluminum 1500uF 35V 20% 12.5 X 35.5mm Radial 5mm 2510mA 7000 hr 105°C Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 1500uF; 35VDC; ±20%


Verical:
Cap Aluminum Lytic 1500uF 35V 20% 12.5 X 35.5mm Radial 7.5mm 1840mA 5000h 105C Automotive Bulk


Newark:
# NICHICON  UPW1V152MHD6  Electrolytic Capacitor, Miniature, 1500 µF, 35 V, PW Series, ± 20%, Radial Leaded, 12.5 mm


UPW1V152MHD6中文资料参数规格
技术参数

额定电压DC 35 V

工作电压 35 VDC

电容 1500 µF

等效串联电阻ESR 0.044 Ω

容差 ±20 %

产品系列 UPW

纹波电流 2510 mA

纹波电流高频 2.134A @120Hz

纹波电流低频 2.51A @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 35 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

长度 35.5 mm

高度 35.5 mm

直径 12.5 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 500

寿命（小时） 7000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UPW1V152MHD6引脚图与封装图

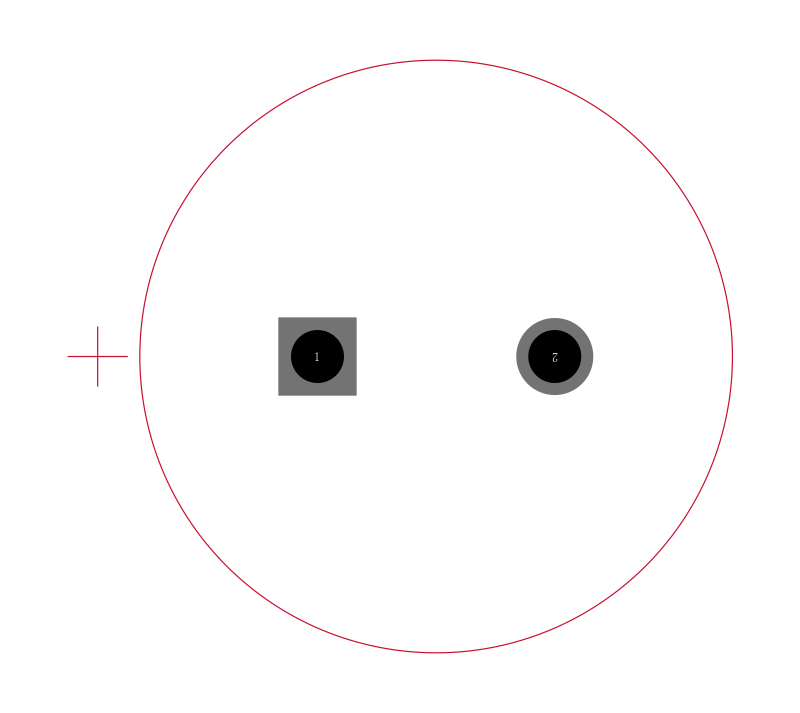

UPW1V152MHD6引脚图

UPW1V152MHD6引脚图

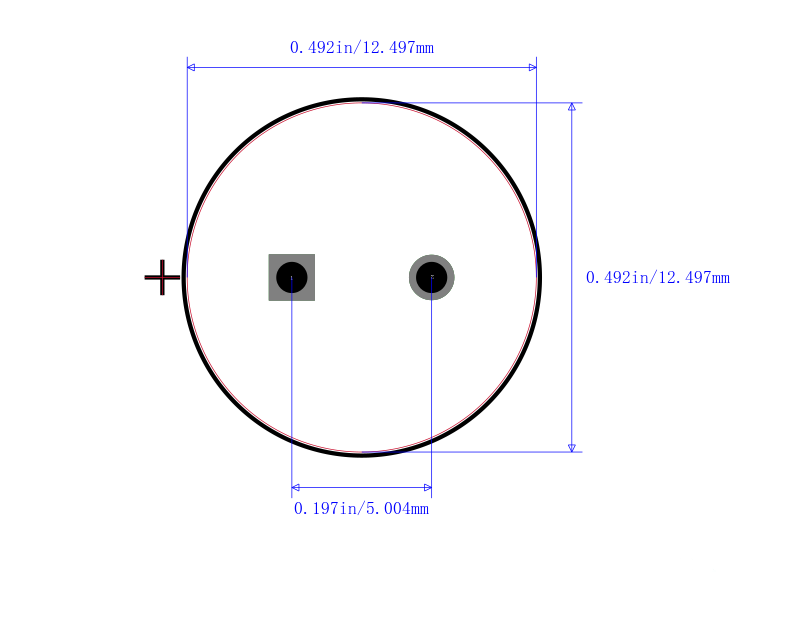

UPW1V152MHD6封装图

UPW1V152MHD6封装图

UPW1V152MHD6封装焊盘图

UPW1V152MHD6封装焊盘图

在线购买UPW1V152MHD6
型号 制造商 描述 购买
UPW1V152MHD6 Nichicon 尼吉康 NICHICON  UPW1V152MHD6  铝电解电容, 1500uF, 35V, 径向引线 搜索库存
替代型号UPW1V152MHD6
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPW1V152MHD6

品牌： Nichicon 尼吉康

封装： Radial 1.5kF 35V 20per

当前型号

NICHICON  UPW1V152MHD6  铝电解电容, 1500uF, 35V, 径向引线

当前型号

型号： EEU-FC1V152L

品牌： 松下

封装： Radial 1.5mF 35V 20per

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEU-FC1V152L  铝电解电容, AEC-Q200 FC系列, 1500 µF, ± 20%, 35 V, 12.5 mm, 径向引线

UPW1V152MHD6和EEU-FC1V152L的区别

型号： EEUFM1V152L

品牌： 松下

封装： 1.5kF 35V ±20%

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEUFM1V152L  铝电解电容, FM系列, 1500 µF, ± 20%, 35 V, 12.5 mm, 径向引线

UPW1V152MHD6和EEUFM1V152L的区别

型号： 158KXM035M

品牌： Illinois Capacitor

封装： 1.5mF 35V

功能相似

CAP ALUM 1500uF 20% 35V T/H

UPW1V152MHD6和158KXM035M的区别
