UC3842D8

UC3842D8

TI(德州仪器) 音频放大器

PWM 控制器，500kHz，Texas InstrumentsTexas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。### PWM Pulse Width Modulation Controllers, Texas Instruments

PWM 控制器，500kHz，Texas Instruments

Texas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。


得捷:
IC REG CTRLR PWM CM 8SOIC


立创商城:
降压型 升降压型 升压型 12V~28V 500kHz


欧时:
Texas Instruments UC3842D8 PWM 电流模式控制器, 1 A输出, 升压、降压、反激式拓扑, 500 kHz, 8引脚


德州仪器TI:
Single ended 500KHz current mode PWM controller with 16V/10V UVLO 100% duty cycle, 0C to 70C


贸泽:
开关控制器 Current Mode


艾睿:
Current Mode PWM Controller 200mA 500kHz 8-Pin SOIC Tube


安富利:
Current Mode PWM Controller 1A 8-Pin SOIC Tube


Chip1Stop:
Current Mode PWM Controller 1A 8-Pin SOIC Tube


Verical:
AC to DC Switching Converter Off-Line Switcher 17.5V 500kHz Tube 8-Pin SOIC


Newark:
# TEXAS INSTRUMENTS  UC3842D8  PWM Controller, 12V-25V supply, 450kHz, 13.5V/1A out, SOIC-8


力源芯城:
电流方式PWM控制器


UC3842D8中文资料参数规格
技术参数

频率 450 kHz

电源电压DC 12.0V min

输出接口数 1

输入电压DC 25.0 V

输出电压 13.5 V

输出电流 1 A

调节输出数 1

上升时间 50 ns

开关频率 500 kHz

拓扑结构 Buck, Boost, Flyback, Forward

占空比 100 %

最大占空比 97 %

下降时间 50 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 10V ~ 30V

电源电压Max 25 V

电源电压Min 12 V

输入电压 25 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

UC3842D8引脚图与封装图

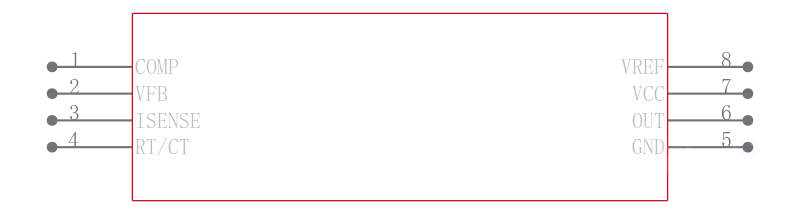

UC3842D8引脚图

UC3842D8引脚图

UC3842D8封装图

UC3842D8封装图

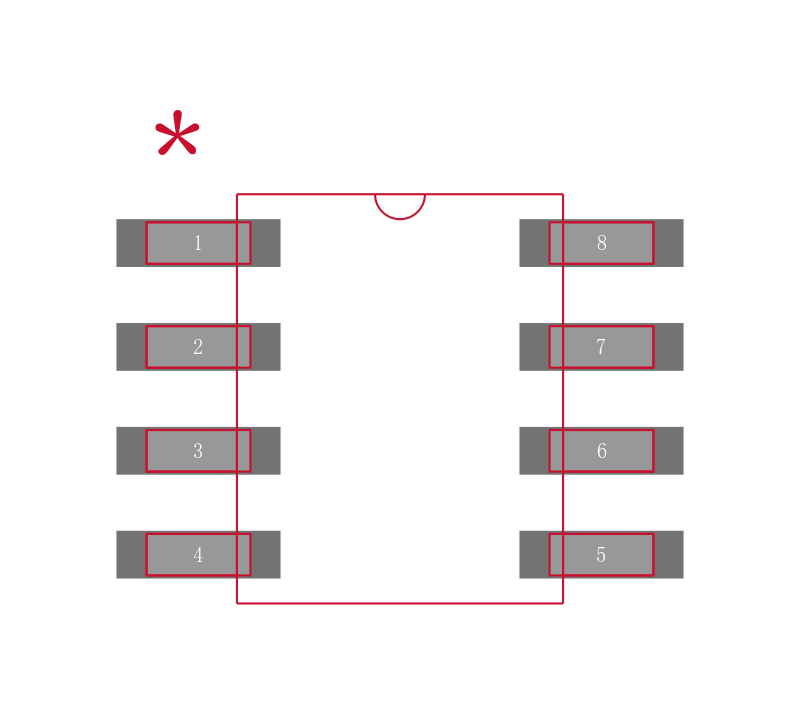

UC3842D8封装焊盘图

UC3842D8封装焊盘图

在线购买UC3842D8
型号 制造商 描述 购买
UC3842D8 TI 德州仪器 PWM 控制器，500kHz，Texas Instruments Texas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。 ### PWM Pulse Width Modulation Controllers, Texas Instruments 搜索库存
替代型号UC3842D8
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UC3842D8

品牌： TI 德州仪器

封装：

当前型号

PWM 控制器，500kHz，Texas InstrumentsTexas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。### PWM Pulse Width Modulation Controllers, Texas Instruments

当前型号

型号： UC2844N

品牌： 德州仪器

封装：

完全替代

TEXAS INSTRUMENTS  UC2844N  控制器, PWM 反激, 25V-12V电源, 500 kHz, 13.5V/200mA输出, DIP-8

UC3842D8和UC2844N的区别

型号： UC2845N

品牌： 德州仪器

封装： SOIC 13.5V 1A 8Pin

完全替代

TEXAS INSTRUMENTS  UC2845N  芯片, PWM控制器

UC3842D8和UC2845N的区别

型号： UC2843D8

品牌： 德州仪器

封装：

完全替代

UC18/UC28/UC38 系列，Texas Instruments隔离式回扫电源控制器提供恒定电压 CV 和恒定电流 CC 输出调节，用于提高对较大负载阶跃的瞬时响应。 初级侧调节 PSR 无需光耦合器。### 回扫控制器，Texas Instruments电流模式和电压模式 PWM 控制器 初级侧调节 峰值功率模式 低功率

UC3842D8和UC2843D8的区别
