UCC38C44DRG4
TI
德州仪器
主动器件
UCC38C44DRG4中文资料参数规格
技术参数
频率 1.00 MHz
输出接口数 1
输入电压DC 18.0 V
输出电压 18 V
输出电流 200 A
供电电流 3 mA
调节输出数 1
上升时间 25 ns
开关频率 1000 kHz
过温保护 No
拓扑结构 Buck, Boost, Flyback, Forward
占空比 48 %
最大占空比 50 %
下降时间 20 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
封装 SOIC-8
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
UCC38C44DRG4引脚图与封装图

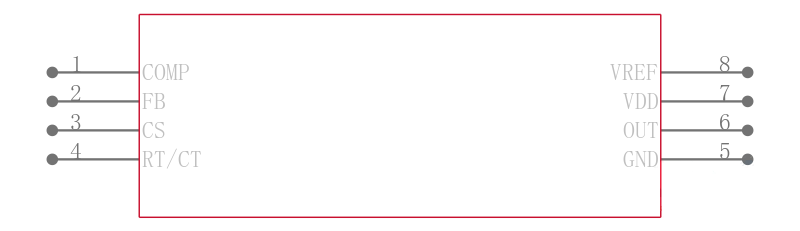

UCC38C44DRG4引脚图
UCC38C44DRG4封装图
UCC38C44DRG4封装焊盘图
在线购买UCC38C44DRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UCC38C44DRG4 | TI 德州仪器 | BiCMOS低功耗电流模式PWM控制器 BiCMOS LOW-POWER CURRENT-MODE PWM CONTROLLER | 搜索库存 |
替代型号UCC38C44DRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UCC38C44DRG4 品牌： TI 德州仪器 封装： 8-SOIC 18V 200mA 8Pin | 当前型号 | BiCMOS低功耗电流模式PWM控制器 BiCMOS LOW-POWER CURRENT-MODE PWM CONTROLLER | 当前型号 |
| 型号： UCC28C44DR 品牌： 德州仪器 封装： | 完全替代 | BiCMOS低功耗电流模式PWM控制器 | UCC38C44DRG4和UCC28C44DR的区别 |
| 型号： UCC28C43DR 品牌： 德州仪器 封装： | 完全替代 | PWM控制器 | UCC38C44DRG4和UCC28C43DR的区别 |
| 型号： UCC28C45DR 品牌： 德州仪器 封装： | 完全替代 | BiCMOS 低功耗电流模式 PWM 控制器 | UCC38C44DRG4和UCC28C45DR的区别 |
