UPJ1H471MHD6

UPJ1H471MHD6

数据手册.pdf
Nichicon(尼吉康) 被动器件

PJ 系列 470 uF 50 V 20 % 通孔 径向 铝 电解电容

470 µF 50 V 铝电解器 径向,Can - 105°C 时为 5000 小时


得捷:
CAP ALUM 470UF 20% 50V RADIAL


艾睿:
Cap Aluminum Lytic 470uF 50V 20% 18 X 15mm Radial 7.5mm 1170mA 5000h 105°C Bulk


安富利:
Cap Aluminum 470uF 50V 20% 18 X 15mm Radial 7.5mm 1170mA 5000 hr 105°C Bulk


Chip1Stop:
Cap Aluminum Lytic 470uF 50V 20% 18 X 15mm Radial 7.5mm 1170mA 5000h 105ÂÂ℃ Bulk


Verical:
Cap Aluminum Lytic 470uF 50V 20% 18 X 15mm Radial 7.5mm 1170mA 5000h 105C Bulk


UPJ1H471MHD6中文资料参数规格
技术参数

额定电压DC 50.0 V

电容 470 µF

等效串联电阻ESR 0.06 Ω

容差 ±20 %

产品系列 UPJ

纹波电流 1170 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 7.5 mm

外形尺寸

高度 15 mm

直径 18.0 mm

封装 Radial, CAN

引脚间距 7.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 400

寿命(小时) 5000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UPJ1H471MHD6引脚图与封装图

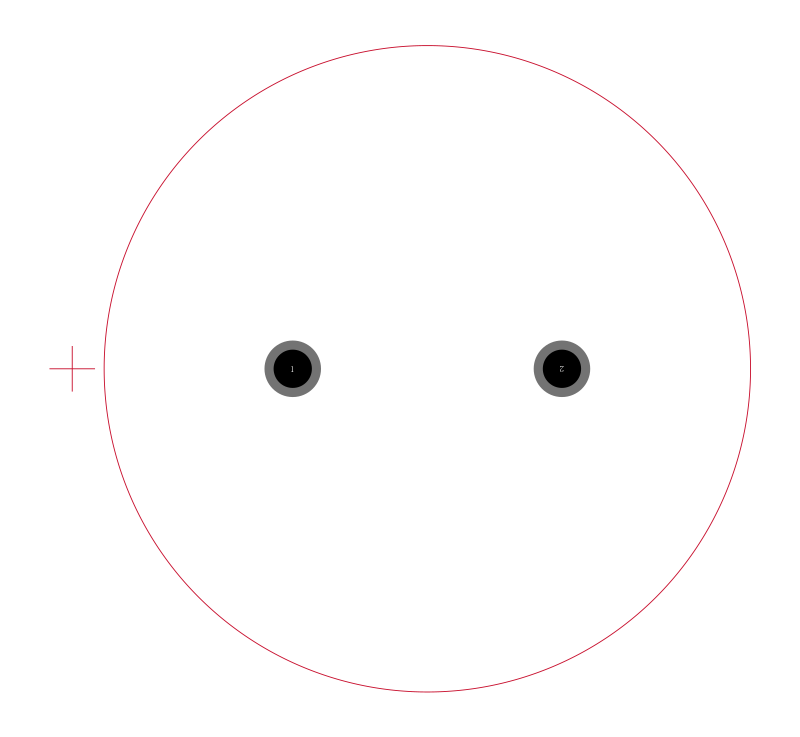

UPJ1H471MHD6引脚图

UPJ1H471MHD6引脚图

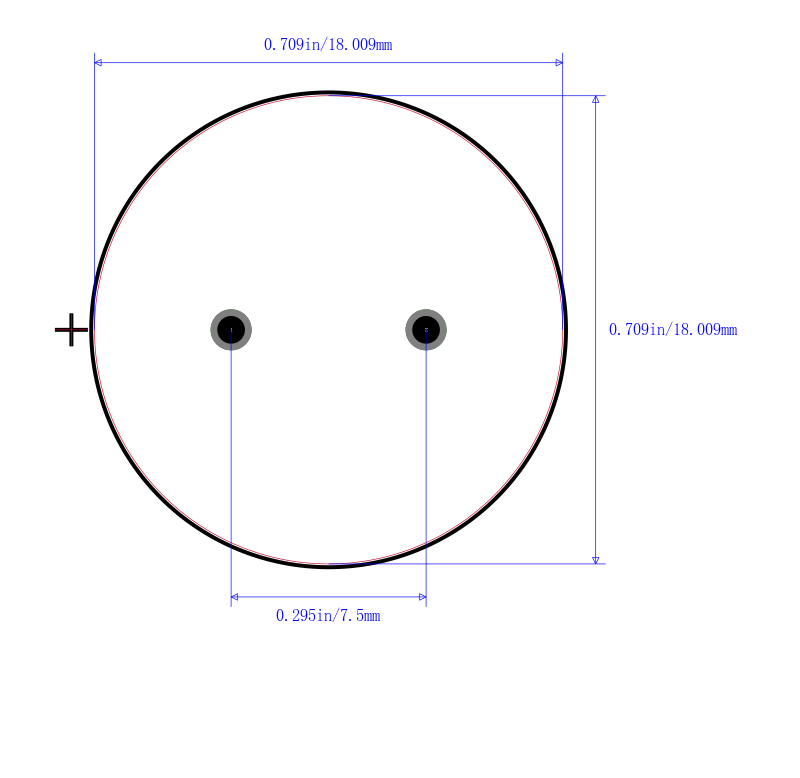

UPJ1H471MHD6封装图

UPJ1H471MHD6封装图

UPJ1H471MHD6封装焊盘图

UPJ1H471MHD6封装焊盘图

在线购买UPJ1H471MHD6
型号 制造商 描述 购买
UPJ1H471MHD6 Nichicon 尼吉康 PJ 系列 470 uF 50 V 20 % 通孔 径向 铝 电解电容 搜索库存
替代型号UPJ1H471MHD6
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: UPJ1H471MHD6

品牌: Nichicon 尼吉康

封装: Radial 470uF 50V 20per

当前型号

PJ 系列 470 uF 50 V 20 % 通孔 径向 铝 电解电容

当前型号

型号: EKY-500ELL471ML15S

品牌: 贵弥功

封装:

功能相似

Cap Aluminum Lytic 470uF 50V 20% 16 X 15mm Radial 7.5mm 1690mA 10000H 105C Bulk

UPJ1H471MHD6和EKY-500ELL471ML15S的区别
