UPM2A680MHD6

UPM2A680MHD6

数据手册.pdf
Nichicon(尼吉康) 被动器件

PM 系列 68 uF 100 V 20 % 通孔 径向 铝电解电容

68µF 100V Aluminum Electrolytic Capacitors Radial, Can 5000 Hrs @ 105°C


立创商城:
68uF ±20% 100V


得捷:
CAP ALUM 68UF 20% 100V RADIAL


贸泽:
Aluminum Electrolytic Capacitors - Leaded 100volts 68uF 12.5x15 20% 5LS


艾睿:
Cap Aluminum Lytic 68uF 100V 20% 12.5 X 15mm Radial 5mm 289mA 5000h 105°C Bulk


安富利:
Cap Aluminum 68uF 100V 20% 12.5 X 15mm Radial 5mm 289mA 5000 hr 105°C Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 68uF; 100VDC; ±20%


Verical:
Cap Aluminum Lytic 68uF 100V 20% 12.5 X 15mm Radial 5mm 289mA 5000h 105C Bulk


UPM2A680MHD6中文资料参数规格
技术参数

额定电压DC 100 V

电容 68 µF

等效串联电阻ESR 0.23 Ω

容差 ±20 %

产品系列 UPM

纹波电流 289 mA

工作温度Max 105 ℃

工作温度Min 55 ℃

额定电压 100 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

长度 15 mm

高度 15 mm

直径 Φ12.5mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 1200

寿命(小时) 5000 h

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UPM2A680MHD6引脚图与封装图

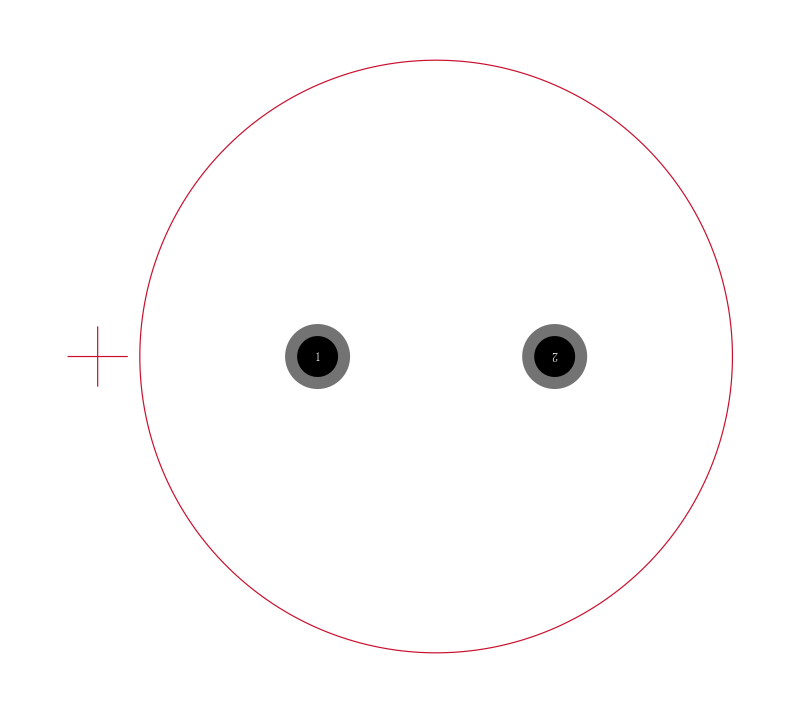

UPM2A680MHD6引脚图

UPM2A680MHD6引脚图

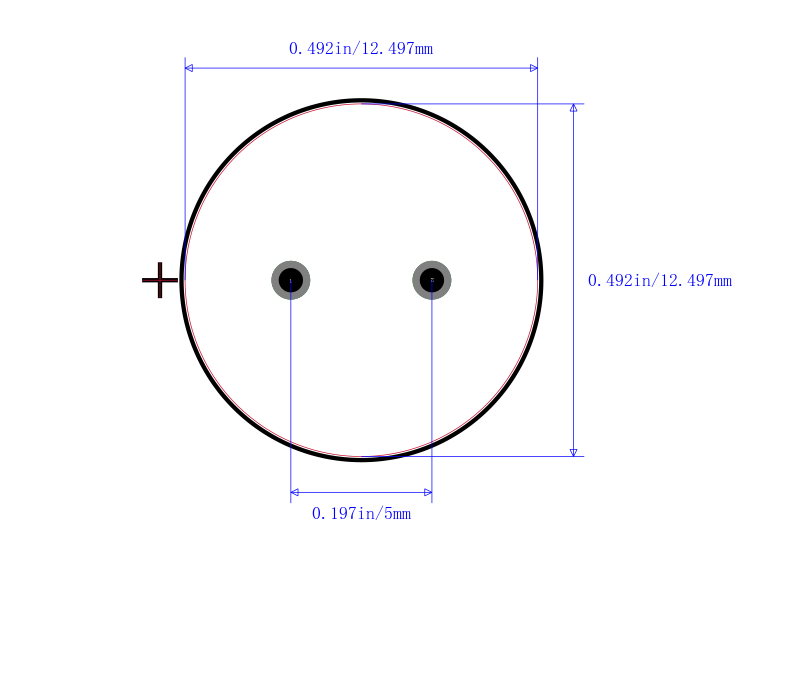

UPM2A680MHD6封装图

UPM2A680MHD6封装图

UPM2A680MHD6封装焊盘图

UPM2A680MHD6封装焊盘图

在线购买UPM2A680MHD6
型号 制造商 描述 购买
UPM2A680MHD6 Nichicon 尼吉康 PM 系列 68 uF 100 V 20 % 通孔 径向 铝电解电容 搜索库存
替代型号UPM2A680MHD6
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: UPM2A680MHD6

品牌: Nichicon 尼吉康

封装: Radial 68uF 100V 20per

当前型号

PM 系列 68 uF 100 V 20 % 通孔 径向 铝电解电容

当前型号

型号: UPM2A680MHD6TO

品牌: 尼吉康

封装: Radial

类似代替

Cap Alum 68uF 20% 100V Radial

UPM2A680MHD6和UPM2A680MHD6TO的区别
