UCL1A681MNL1GS

UCL1A681MNL1GS

数据手册.pdf
Nichicon(尼吉康) 被动器件

680uF ±20% 10V 850mA100kHz850mA Φ8mm

680µF 10V Aluminum Electrolytic Capacitors Radial, Can - SMD 2000 Hrs @ 105°C


得捷:
CAP ALUM 680UF 20% 10V SMD


贸泽:
Aluminum Electrolytic Capacitors - SMD 10V680 uF105CSMT Aluminum ELCO


艾睿:
Cap Aluminum Lytic 680uF 10V 20% 8 X 10mm SMD 850mA 2000h 105°C Automotive T/R


安富利:
Cap Aluminum 680uF 10V 20% 8 X 10mm Cylindrical 850mA 2000 hr 105°C T/R


Chip1Stop:
Cap Aluminum Lytic 680uF 10V 20% 8 X 10mm SMD 850mA 2000h 105ÂÂ℃ T/R


Verical:
Cap Aluminum Lytic 680uF 10V 20% 8 X 10mm SMD 850mA 2000h 105C Automotive T/R


Newark:
# NICHICON  UCL1A681MNL1GS  SMD Aluminum Electrolytic Capacitor, Radial Can - SMD, 680 µF, 10 V, CL Series


UCL1A681MNL1GS中文资料参数规格
技术参数

额定电压DC 10 V

电容 680 µF

等效串联电阻ESR 0.08 Ω

容差 ±20 %

产品系列 UCL

纹波电流 850 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 10 V

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMD

外形尺寸

长度 10 mm

高度 10 mm

直径 8.00 mm

封装 SMD

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

最小包装 500

寿命(小时) 2000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UCL1A681MNL1GS引脚图与封装图
UCL1A681MNL1GS引脚图

UCL1A681MNL1GS引脚图

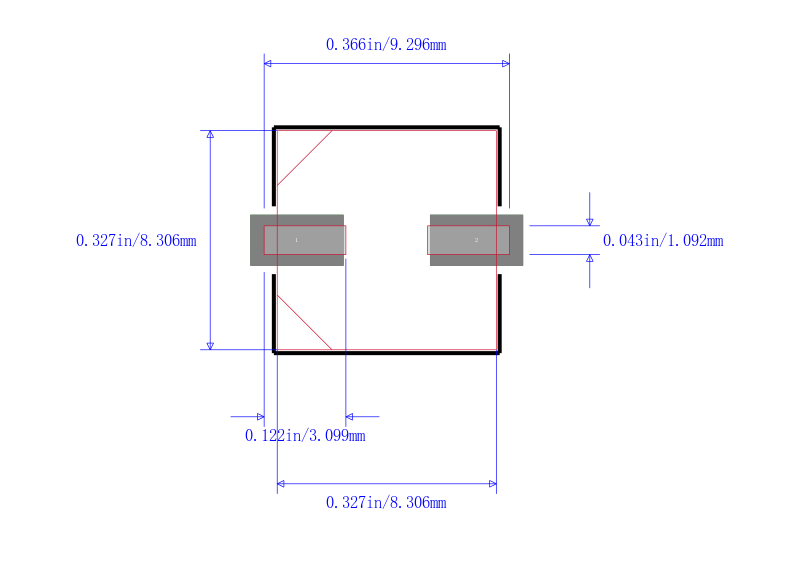

UCL1A681MNL1GS封装图

UCL1A681MNL1GS封装图

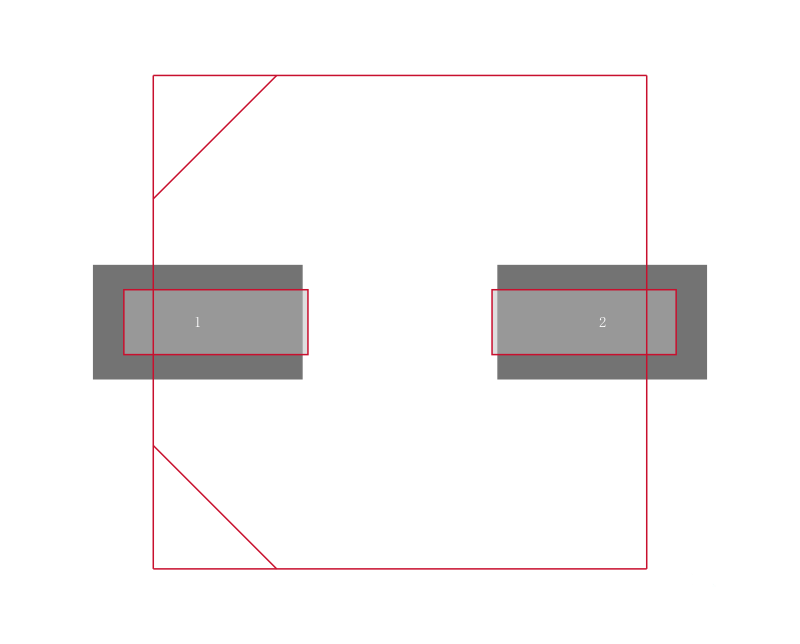

UCL1A681MNL1GS封装焊盘图

UCL1A681MNL1GS封装焊盘图

在线购买UCL1A681MNL1GS
型号 制造商 描述 购买
UCL1A681MNL1GS Nichicon 尼吉康 680uF ±20% 10V 850mA100kHz850mA Φ8mm 搜索库存
替代型号UCL1A681MNL1GS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: UCL1A681MNL1GS

品牌: Nichicon 尼吉康

封装: Radial 680uF 10V 20per

当前型号

680uF ±20% 10V 850mA100kHz850mA Φ8mm

当前型号

型号: EMZA100ADA681MHA0G

品牌: 贵弥功

封装: Radial 680µF 10V ±20%

功能相似

UNITED CHEMI-CON  EMZA100ADA681MHA0G  铝电解电容, 680uF 10V SMD

UCL1A681MNL1GS和EMZA100ADA681MHA0G的区别

型号: EMZJ100ADA681MHA0G

品牌: 贵弥功

封装: Radial 680F 10V

功能相似

UNITED CHEMI-CON  EMZJ100ADA681MHA0G  铝电解电容, 680UF, 10V, 径向引线, CAN, 表面贴装

UCL1A681MNL1GS和EMZJ100ADA681MHA0G的区别
