UC3845BVDR2G

UC3845BVDR2G

数据手册.pdf

高性能电流模式控制器

交流-直流离线控制器，UC 系列，


得捷:
UC3845 CURRENT MODE PWM CONTROLL


立创商城:
升降压型 升压型 7.6V~30V 500kHz


欧时:
ON Semiconductor UC3845BVDR2G PWM 电流模式控制器, 1 A输出, 升压、反激式拓扑, 250 kHz, 36 V电源


艾睿:
Current Mode PWM Controller 1A 500kHz 14-Pin SOIC N T/R


Allied Electronics:
UC3845BVDR2G, PWM Current Mode Controller, 1 A, 250 kHz, 36 V, 14-Pin SOIC


安富利:
Current Mode PWM Controller 1A 14-Pin SOIC T/R


Verical:
Current Mode PWM Controller 1A 500kHz 14-Pin SOIC N T/R


力源芯城:
高性能电流模式控制器


Win Source:
High Performance Current Mode Controllers


UC3845BVDR2G中文资料参数规格
技术参数

无卤素状态 Halogen Free

输出接口数 1

输出电压 5.1 V

输出电流 1 A

供电电流 12 mA

耗散功率 0.862 W

上升时间 50 ns

开关频率 500 kHz

拓扑结构 Flyback, Forward, Step-Up, Step-Down

占空比 50 %

最大占空比 48 %

下降时间 50 ns

工作温度Max 105 ℃

工作温度Min -40 ℃

耗散功率Max 862 mW

电源电压 7.6V ~ 30V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.75 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

UC3845BVDR2G引脚图与封装图

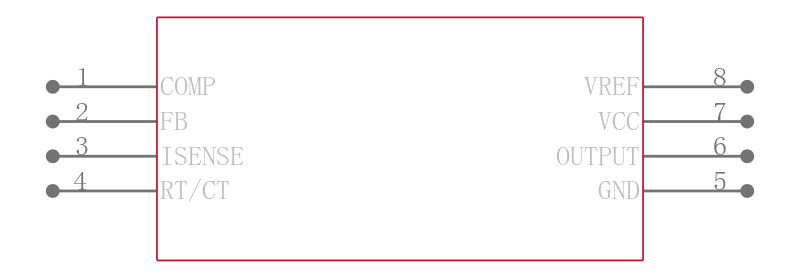

UC3845BVDR2G引脚图

UC3845BVDR2G引脚图

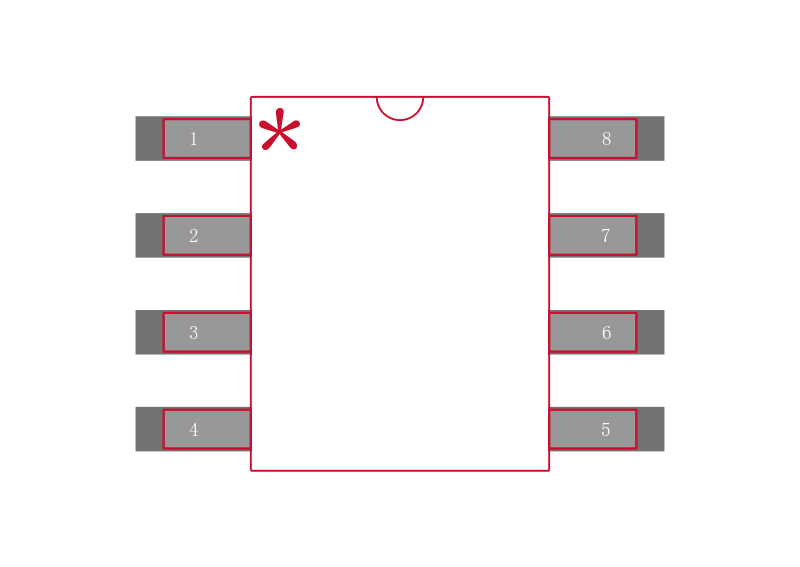

UC3845BVDR2G封装图

UC3845BVDR2G封装图

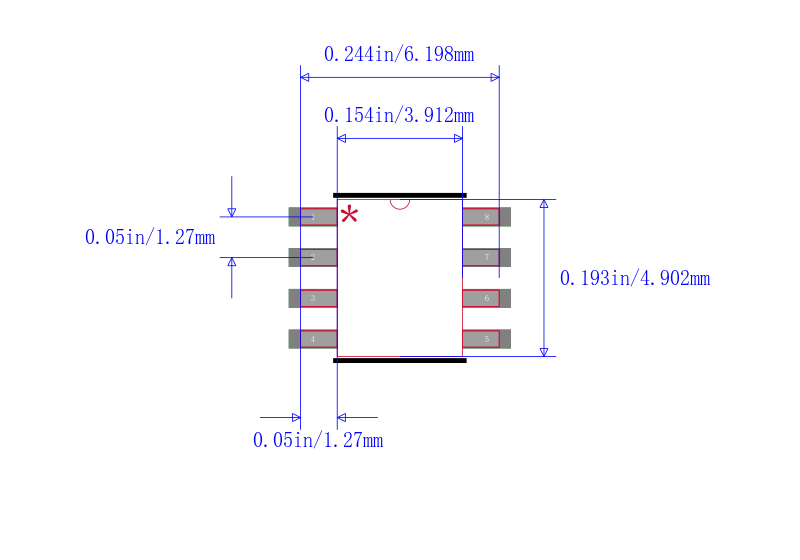

UC3845BVDR2G封装焊盘图

UC3845BVDR2G封装焊盘图

在线购买UC3845BVDR2G
型号 制造商 描述 购买
UC3845BVDR2G ON Semiconductor 安森美 高性能电流模式控制器 搜索库存
替代型号UC3845BVDR2G
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UC3845BVDR2G

品牌： ON Semiconductor 安森美

封装： SOIC-14

当前型号

高性能电流模式控制器

当前型号

型号： UC3845BVDR2

品牌： 安森美

封装： SOIC

完全替代

Current Mode PWM Controller 1A 500kHz 14Pin SOIC N T/R

UC3845BVDR2G和UC3845BVDR2的区别

型号： UC3845BD1R2G

品牌： 安森美

封装： SOIC 13.4V 12mA 8Pin

功能相似

ON SEMICONDUCTOR  UC3845BD1R2G  控制器, PWM, 25V-12V电源, 250 kHz, 13.4V/12mA输出, SOIC-8

UC3845BVDR2G和UC3845BD1R2G的区别

型号： UC2844BD1R2G

品牌： 安森美

封装： SOIC 13.4V 12mA 8Pin

功能相似

ON SEMICONDUCTOR  UC2844BD1R2G  控制器, PWM, 25V-12V电源, 250 kHz, 13.4V/12mA输出, SOIC-8

UC3845BVDR2G和UC2844BD1R2G的区别
