UPW1H331MPD1TD

UPW1H331MPD1TD

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UPW1H331MPD1TD  铝电解电容, 330uF, 50V, 径向引线

铝电解器 径向，Can - 105°C 时为 5000 小时


得捷:
CAP ALUM 330UF 20% 50V RADIAL


立创商城:
330uF ±20% 50V


e络盟:
铝电解电容, 330uF, 50V, 径向引线


艾睿:
Cap Aluminum Lytic 330uF 50V 20% 10 X 20mm Radial 5mm 1030mA 5000h 105°C Automotive Ammo


安富利:
Cap Aluminum 330uF 50V 20% 10 X 20mm Radial Aluminum Cylindrical Can 5mm 1030mA 5000 hr 105°C Ammo Pack


Chip1Stop:
Cap Aluminum Lytic 330uF 50V 20% 10 X 20mm Radial 5mm 1030mA 5000h 105℃ Automotive Ammo Pack


Verical:
Cap Aluminum Lytic 330uF 50V 20% 10 X 20mm Radial 5mm 1030mA 5000h 105C Automotive Ammo


Newark:
# NICHICON  UPW1H331MPD1TD  Electrolytic Capacitor, Miniature, 330 µF, 50 V, PW Series, ± 20%, Radial Leaded, 10 mm


UPW1H331MPD1TD中文资料参数规格
技术参数

额定电压DC 50.0 V

电容 330 µF

等效串联电阻ESR 0.12 Ω

容差 ±20 %

纹波电流 1030 mA

纹波电流高频 669.5mA @120Hz

纹波电流低频 1.03A @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Through Hole

引脚数 2

封装 剪切带

引脚间距 5 mm

外形尺寸

高度 20 mm

直径 10.0 mm

封装 剪切带

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

寿命（小时） 5000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UPW1H331MPD1TD引脚图与封装图
UPW1H331MPD1TD引脚图

UPW1H331MPD1TD引脚图

UPW1H331MPD1TD封装图

UPW1H331MPD1TD封装图

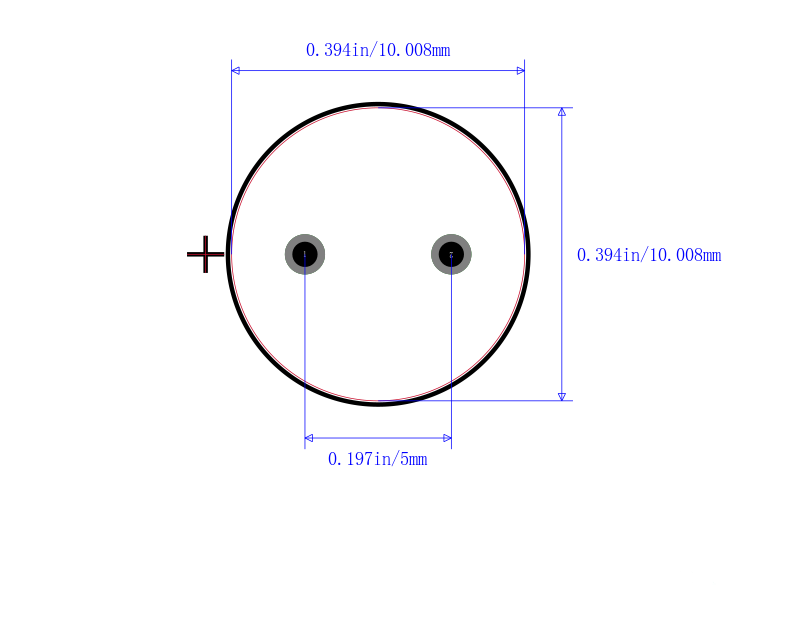

UPW1H331MPD1TD封装焊盘图

UPW1H331MPD1TD封装焊盘图

在线购买UPW1H331MPD1TD
型号 制造商 描述 购买
UPW1H331MPD1TD Nichicon 尼吉康 NICHICON  UPW1H331MPD1TD  铝电解电容, 330uF, 50V, 径向引线 搜索库存
替代型号UPW1H331MPD1TD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPW1H331MPD1TD

品牌： Nichicon 尼吉康

封装： 330uF 50V 20per

当前型号

NICHICON  UPW1H331MPD1TD  铝电解电容, 330uF, 50V, 径向引线

当前型号

型号： UPW1H331MPD

品牌： 尼吉康

封装： Radial 330uF 50V 20per

功能相似

PW 系列径向 50 至 450VPW 铝电解电容器比 PM 系列更小的外壳尺寸和更低的阻抗 低阻抗和高可靠性，可耐受 2000 小时至 8000 小时 额定电压范围：6.3 至 450V ### 径向 105°C

UPW1H331MPD1TD和UPW1H331MPD的区别

型号： EEU-FM1H331L

品牌： 松下

封装： Radial 330F 50V 20per

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEU-FM1H331L  铝电解电容, FM系列, 330 µF, ± 20%, 50 V, 10 mm, 径向引线

UPW1H331MPD1TD和EEU-FM1H331L的区别

型号： EKZE500ELL331MJ25S

品牌： 贵弥功

封装： Radial 330F 50V ±20%

功能相似

UNITED CHEMI-CON  EKZE500ELL331MJ25S  铝电解电容, 330uF, 50V

UPW1H331MPD1TD和EKZE500ELL331MJ25S的区别
