UCD1H101MNL1GS

UCD1H101MNL1GS

数据手册.pdf
Nichicon(尼吉康) 被动器件

CD 系列低阻抗### 表面安装 105°C 系列

CD 系列低阻抗


立创商城:
100uF ±20% 50V


得捷:
CAP ALUM 100UF 20% 50V SMD


欧时:
Nichicon 铝电解电容器 CD 系列 50V dc 100μF 表面安装器件 UCD1H101MNL1GS, ±20%容差, 最高+105°C


艾睿:
Cap Aluminum Lytic 100uF 50V 20% 8 X 10mm SMD 350mA 5000h 105°C Automotive T/R


Allied Electronics:
100uF 50 V dc Aluminium Electrolytic Capacitor, CD Series 5000h 8 Dia. x 10mm


安富利:
Cap Aluminum 100uF 50V 20% 8 X 10mm SMD 350mA 5000h 105°C T/R


Chip1Stop:
Cap Aluminum Lytic 100uF 50V 20% 8 X 10mm SMD 350mA 5000h 105C Automotive T/R


TME:
Capacitor: electrolytic; low impedance; SMD; 100uF; 50VDC; Ø8x10mm


Verical:
Cap Aluminum Lytic 100uF 50V 20% 8 X 10mm SMD 350mA 5000h 105C Automotive T/R


Newark:
# NICHICON  UCD1H101MNL1GS  SMD Aluminum Electrolytic Capacitor, Radial Can - SMD, 100 µF, 50 V, UCD Series


UCD1H101MNL1GS中文资料参数规格
技术参数

额定电压DC 50.0 V

工作电压 50 VDC

电容 100 µF

等效串联电阻ESR 0.32 Ω

容差 ±20 %

产品系列 UCD

纹波电流 350 mA

纹波电流高频 175mA @120Hz

纹波电流低频 350mA @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMD

外形尺寸

高度 10 mm

直径 8.00 mm

封装 SMD

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 500

寿命（小时） 5000 h

制造应用 汽车级, 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UCD1H101MNL1GS引脚图与封装图
UCD1H101MNL1GS引脚图

UCD1H101MNL1GS引脚图

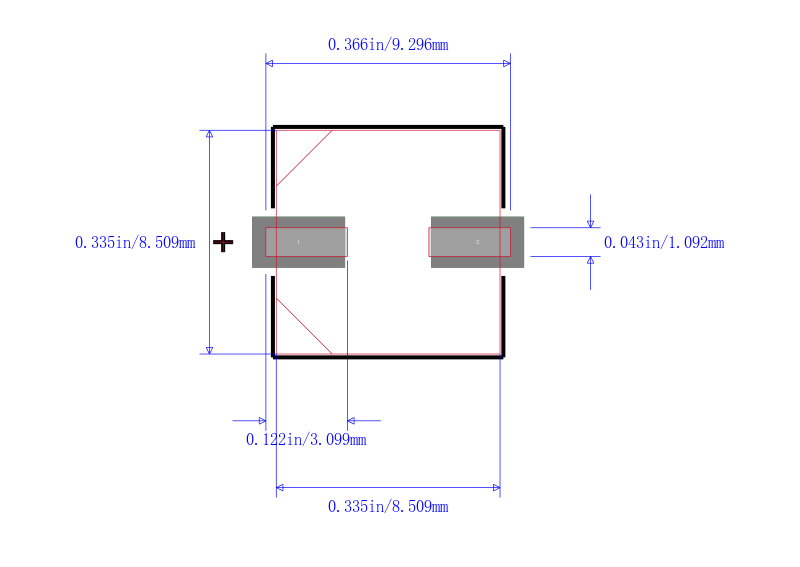

UCD1H101MNL1GS封装图

UCD1H101MNL1GS封装图

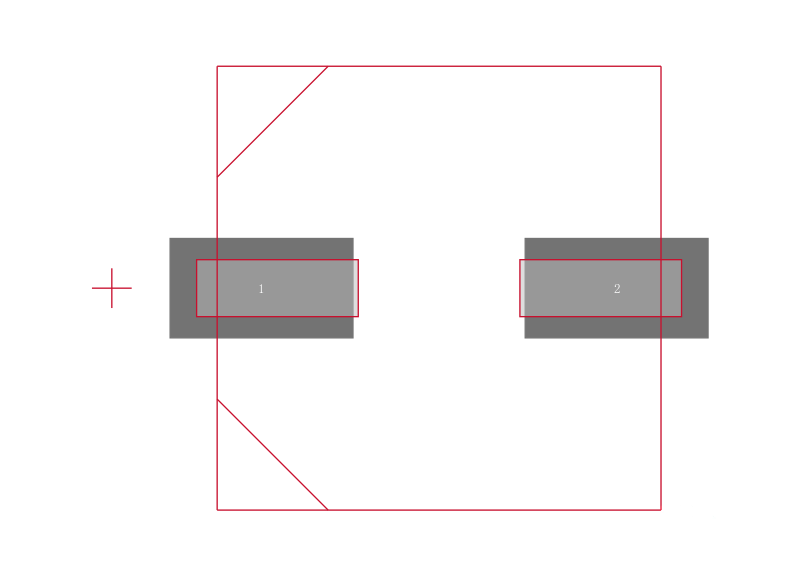

UCD1H101MNL1GS封装焊盘图

UCD1H101MNL1GS封装焊盘图

在线购买UCD1H101MNL1GS
型号 制造商 描述 购买
UCD1H101MNL1GS Nichicon 尼吉康 CD 系列低阻抗 ### 表面安装 105°C 系列 搜索库存
替代型号UCD1H101MNL1GS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UCD1H101MNL1GS

品牌： Nichicon 尼吉康

封装： Radial 100uF 50V 20per

当前型号

CD 系列低阻抗### 表面安装 105°C 系列

当前型号

型号： UUD1H101MNL1GS

品牌： 尼吉康

封装： Radial 100uF 50V 20per

类似代替

NICHICON  UUD1H101MNL1GS  铝电解电容, 表面贴装, UD系列, 100 µF, 50 V, Radial Can - SMD, 8 mm

UCD1H101MNL1GS和UUD1H101MNL1GS的区别

型号： UWT1H101MNL1GS

品牌： 尼吉康

封装： Radial 100uF 50V 20per

类似代替

NICHICON  UWT1H101MNL1GS  铝电解电容, 100uF 50V SMD

UCD1H101MNL1GS和UWT1H101MNL1GS的区别

型号： EMZA500ADA101MHA0G

品牌： 贵弥功

封装： Radial 100µF 50V ±20%

功能相似

UNITED CHEMI-CON  EMZA500ADA101MHA0G  铝电解电容, 100uF 50V SMD

UCD1H101MNL1GS和EMZA500ADA101MHA0G的区别
