UPJ1V221MPD6

UPJ1V221MPD6

数据手册.pdf
Nichicon(尼吉康) 被动器件

PJ 系列 220 uF 35 V 105°C Ø10 x 15 mm LS=5 mm 径向 铝 电解 电容

铝电解器


立创商城:
220uF ±20%


得捷:
CAP ALUM 220UF 20% 35V RADIAL


艾睿:
Cap Aluminum Lytic 220uF 35V 20% 10 X 15mm Radial 5mm 560mA 5000h 105°C Bulk


安富利:
Cap Aluminum 220uF 35V 20% 10 X 15mm Radial 5mm 560mA 5000 hr 105°C Bulk


Chip1Stop:
Cap Aluminum Lytic 220uF 35V 20% 10 X 15mm Radial 5mm 560mA 5000h 105C Bulk


Verical:
Cap Aluminum Lytic 220uF 35V 20% 10 X 15mm Radial 5mm 560mA 5000h 105C Bulk


UPJ1V221MPD6中文资料参数规格
技术参数

额定电压DC 35.0 V

电容 220 µF

等效串联电阻ESR 0.14 Ω

容差 ±20 %

产品系列 UPJ

纹波电流 560 mA

纹波电流高频 560mA @120Hz

纹波电流低频 770mA @10kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 35 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

高度 15 mm

直径 10.0 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 1800

寿命（小时） 5000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UPJ1V221MPD6引脚图与封装图
UPJ1V221MPD6引脚图

UPJ1V221MPD6引脚图

UPJ1V221MPD6封装图

UPJ1V221MPD6封装图

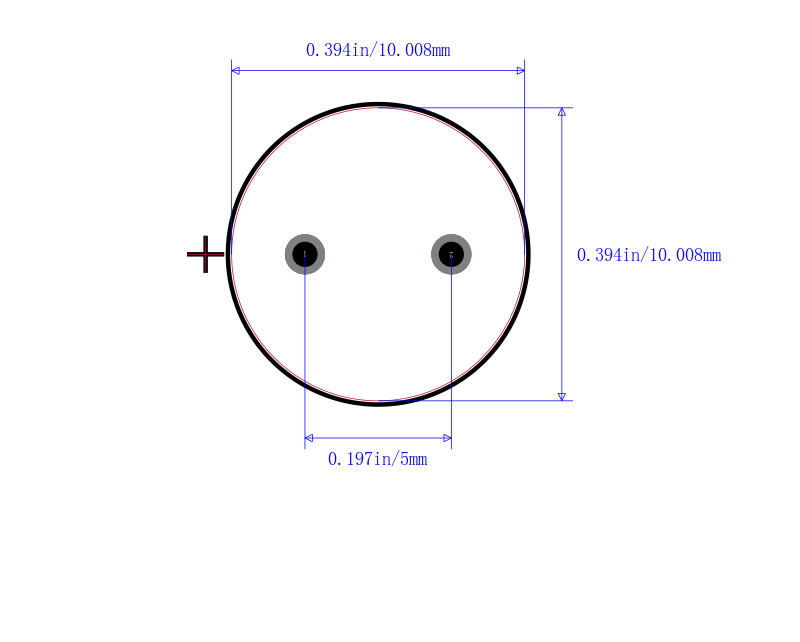

UPJ1V221MPD6封装焊盘图

UPJ1V221MPD6封装焊盘图

在线购买UPJ1V221MPD6
型号 制造商 描述 购买
UPJ1V221MPD6 Nichicon 尼吉康 PJ 系列 220 uF 35 V 105°C Ø10 x 15 mm LS=5 mm 径向 铝 电解 电容 搜索库存
替代型号UPJ1V221MPD6
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPJ1V221MPD6

品牌： Nichicon 尼吉康

封装： Radial 220F 35V 20per

当前型号

PJ 系列 220 uF 35 V 105°C Ø10 x 15 mm LS=5 mm 径向 铝 电解 电容

当前型号

型号： UPJ1V221MPD6TD

品牌： 尼吉康

封装： Radial 220uF 35V 20per

完全替代

PJ 系列 220 uF 35 V 20 % 通孔 径向 铝 电解电容

UPJ1V221MPD6和UPJ1V221MPD6TD的区别

型号： UPM1V221MPD6

品牌： 尼吉康

封装： Radial 220uF 35V 20per

类似代替

PM 系列 220 uF 35 V 20 % 通孔 径向 铝电解电容

UPJ1V221MPD6和UPM1V221MPD6的区别

型号： NRSG221M35V10X12.5F

品牌： NIC

封装： 220uF ±20% 35V

功能相似

NRSG Series### 径向 105°C

UPJ1V221MPD6和NRSG221M35V10X12.5F的区别
