UVZ1H220MDH
数据手册.pdfNichicon(尼吉康)
被动器件
UVZ1H220MDH中文资料参数规格
技术参数
额定电压DC 50.0 V
电容 22.0 µF
容差 ±20 %
纹波电流 68 mA
额定电压 50 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 2 mm
外形尺寸
长度 11.0 mm
高度 11.0 mm
直径 5.00 mm
封装 Radial, CAN
引脚间距 2 mm
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Obsolete
包装方式 Bulk
寿命（小时） 1000h @105℃
制造应用 通用
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
UVZ1H220MDH引脚图与封装图

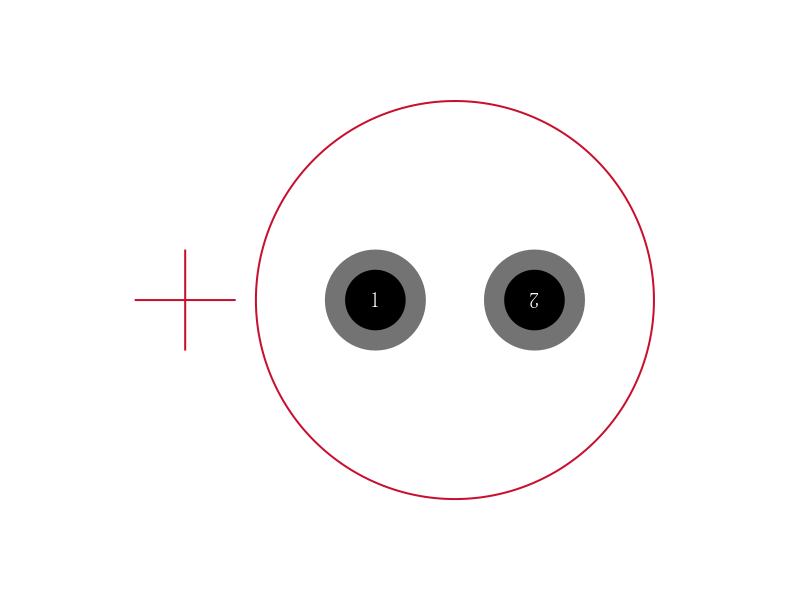

UVZ1H220MDH引脚图

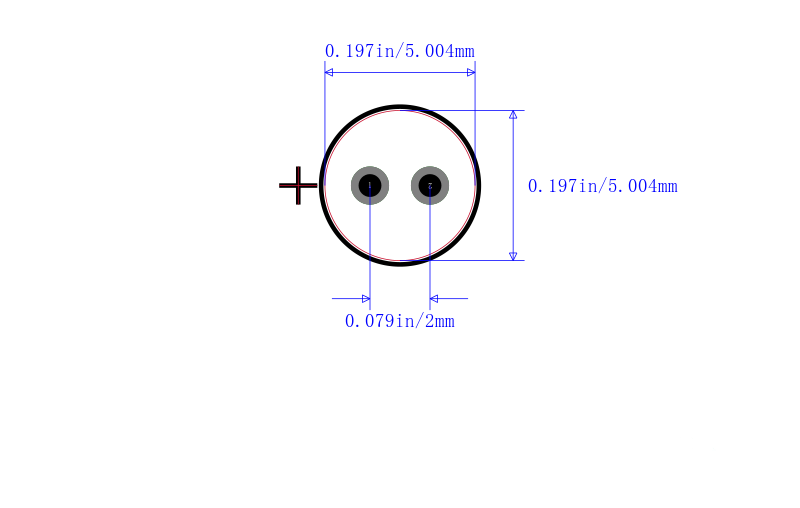

UVZ1H220MDH封装图
UVZ1H220MDH封装焊盘图
在线购买UVZ1H220MDH
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UVZ1H220MDH | Nichicon 尼吉康 | Cap Aluminum Lytic 22uF 50V 20% 5 X 11mm Radial 2mm 68mA 1000H 105 | 搜索库存 |
替代型号UVZ1H220MDH
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UVZ1H220MDH 品牌： Nichicon 尼吉康 封装： Radial 22uF 50V 20per | 当前型号 | Cap Aluminum Lytic 22uF 50V 20% 5 X 11mm Radial 2mm 68mA 1000H 105 | 当前型号 |
| 型号： UVZ1H220MDD 品牌： 尼吉康 封装： Radial 22uF 50V 20per | 类似代替 | Nichicon VZ 系列，0.1 至 22μFNichicon VZ 系列铝电解电容器为微型尺寸、低阻抗、高可靠性电容器，用于开关电源。 VZ 系列具有高可靠性，额定使用寿命高达 1000 小时。高可靠性 高温度范围 高波纹电流 ### 径向 105°C | UVZ1H220MDH和UVZ1H220MDD的区别 |
| 型号： UPW1H220MDD 品牌： 尼吉康 封装： Radial 22uF 50V 20per | 类似代替 | PW 系列 22 uF 50 V 20 % 通孔 径向 铝电解电容 | UVZ1H220MDH和UPW1H220MDD的区别 |
| 型号： EKMG500ELL220ME11D 品牌： 贵弥功 封装： Radial 22uF 50V 20per | 功能相似 | UNITED CHEMI-CON EKMG500ELL220ME11D 铝电解电容； 22uF | UVZ1H220MDH和EKMG500ELL220ME11D的区别 |
