UWX1H330MCL1GB

UWX1H330MCL1GB

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UWX1H330MCL1GB  铝电解电容, 33uF 50V SMD

WX 系列

WX 铝电解器系列是 5.5mmL 芯片类型

设计用于表面安装到高密度 PC 板上

适用于自动安装机器，用输送带送料

85°C 时加载寿命为 2000 小时

符合 RoHS 指令 2011/65/EU


得捷:
CAP ALUM 33UF 20% 50V SMD


欧时:
Nichicon 铝电解电容器 WX 系列 50V dc 33μF 表面安装器件 UWX1H330MCL1GB, ±20%容差, 最高+85°C


贸泽:
Aluminum Electrolytic Capacitors - SMD 50volts 33uF 8x5.4 20%


艾睿:
Lower the cost of your electronic circuit design by implementing this electrolytic UWX1H330MCL1GB aluminum capacitor from Nichicon. It can withstand a voltage of 50 VDC. This aluminum electrolytic capacitor has a maximum operating temperature of 85 °C. It has a tolerance of 20%. This product is 5.4 mm tall with a diameter of 8 mm. Its capacitance value is 33uF. Its leakage current is 16.5@2Min μA.


Allied Electronics:
33uF 50 V Aluminium Electrolytic Capacitor; WX Series 2000h 8 Dia. x 5.5mm


安富利:
Cap Aluminum 33uF 50V 20% 8 X 5.4mm SMD 71mA 2000 hr 85°C T/R


Chip1Stop:
Cap Aluminum Lytic 33uF 50V 20% 8 X 5.4mm SMD 71mA 2000h 85C T/R


TME:
Capacitor: electrolytic; SMD; 33uF; 50VDC; Ø8x5.4mm; ±20%; 2000h


Verical:
Cap Aluminum Lytic 33uF 50V 20% 8 X 5.4mm SMD 71mA 2000h 85C Automotive T/R


Newark:
# NICHICON  UWX1H330MCL1GB  SMD Aluminum Electrolytic Capacitor, Radial Can - SMD, 33 µF, 50 V, WX Series


UWX1H330MCL1GB中文资料参数规格
技术参数

额定电压DC 50 V

工作电压 50 VDC

电容 33 µF

容差 ±20 %

产品系列 UWX

纹波电流 71 mA

纹波电流高频 71mA @120Hz

纹波电流低频 106.5mA @10kHz

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

长度 5.4 mm

高度 5.4 mm

直径 8.00 mm

封装 SMD

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 1000

寿命（小时） 2000h @85℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UWX1H330MCL1GB引脚图与封装图
UWX1H330MCL1GB引脚图

UWX1H330MCL1GB引脚图

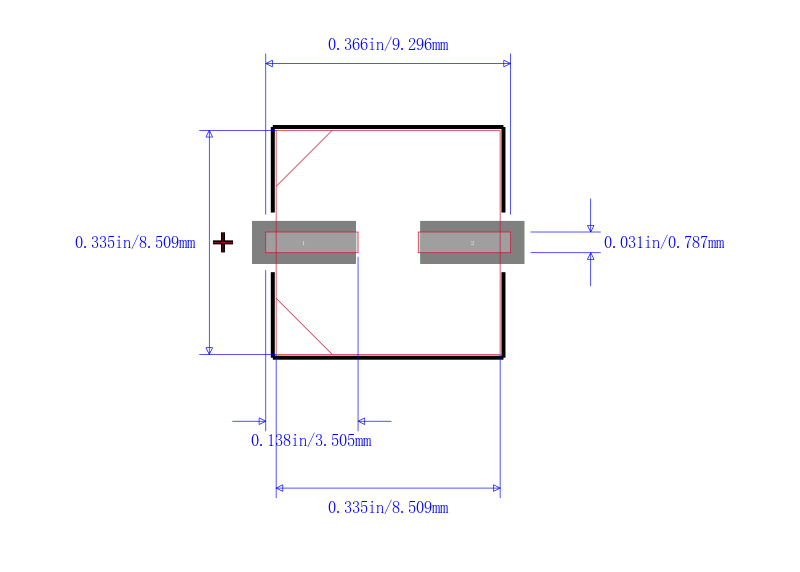

UWX1H330MCL1GB封装图

UWX1H330MCL1GB封装图

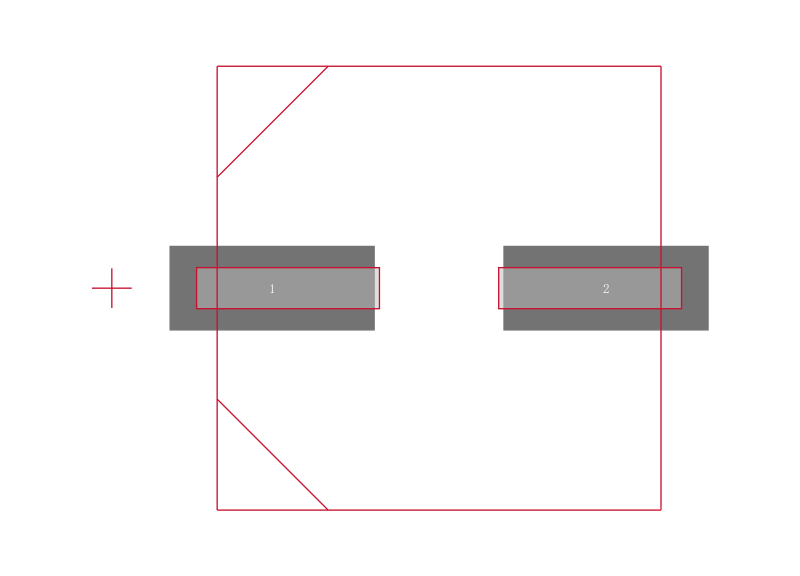

UWX1H330MCL1GB封装焊盘图

UWX1H330MCL1GB封装焊盘图

在线购买UWX1H330MCL1GB
型号 制造商 描述 购买
UWX1H330MCL1GB Nichicon 尼吉康 NICHICON  UWX1H330MCL1GB  铝电解电容, 33uF 50V SMD 搜索库存
替代型号UWX1H330MCL1GB
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UWX1H330MCL1GB

品牌： Nichicon 尼吉康

封装： Radial 33F 50V 20per

当前型号

NICHICON  UWX1H330MCL1GB  铝电解电容, 33uF 50V SMD

当前型号

型号： EEEFC1H330P

品牌： 松下

封装： Radial 33uF 50V 20per

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEEFC1H330P  铝电解电容, 表面贴装, FC系列, 33 µF, 50 V, Radial Can - SMD, 8 mm

UWX1H330MCL1GB和EEEFC1H330P的区别

型号： EEE1HA330UP

品牌： 松下

封装： Radial 33µF 50V ±20%

功能相似

VS 系列Panasonic S 系列型 V 电解电容器在 +85°C 条件下的耐受性可达 2000小时。符合 AEC-Q200 规格（可能略有偏差） 高波纹电流 高可靠性 低阻抗 长寿命 表面安装 ### 应用Panasonic S 系列型 V 电解电容器符合 AEC-Q200 规格，适用于汽车应用。 这些 Panasonic 电解电容器推荐用于工业基础设施中的电动机驱动器、反相器、测量仪器、电源、HEMS、BEMS 和 FEM。 其他合适的应用包括：ICT 应用，如 PC、基站、数据中心、非接触式充电。 S 系列 V 型铝电容器可用于家用电器，包括空调、白色家电和家庭信息电器。 其他应用包括照明、OA 设备、电动工具、医疗设备和电源管理、安全、汽车应用中的信息娱乐和舒适性附件。 电容容差 | ±20% ---|--- 工作温度 | -40 至 +85°C 泄漏电流 | 0.01CV 或 3μA（以较大值为准） 预期寿命 | 最大工作温度时，1000 小时 尺寸 mm --- **外壳代码** | **ØD ** | **L** | **A ** | **B ** | **I ** | **P ** | **W ** A | 3 | 5.4 | 3.3 | 4.5 | 1.5 | 0.6 | 0.4-0.7 B | 4 | 5.4 | 4.3 | 5.5 | 1.8 | 1 | 0.5 → 0.8 C | 5 | 5.4 | 5.3 | 6.5 | 2.2 | 1.5 | 0.5 → 0.8 D | 6.3 | 5.4 | 6.6 | 7.8 | 2.4 | 1.8 | 0.5 → 0.8 E | 8 | 6.2 | 8.3 | 9.5 | 3.4 | 2.2 | 0.5 → 0.8 F | 8 | 10.2 | 8.3 | 10 | 3.4 | 3.1 | 0.7-1.1 G | 10 | 10.2 | 10.3 | 12 | 3.5 | 4.6 | 0.7-1.1 ### VS、UR、WX 系列 85°C

UWX1H330MCL1GB和EEE1HA330UP的区别

型号： EEEHA1H330P

品牌： 松下

封装： Radial 33F 50V ±20%

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEEHA1H330P  铝电解电容, 表面贴装, AEC-Q200 HA系列, 33 µF, 50 V, Radial Can - SMD, 8 mm

UWX1H330MCL1GB和EEEHA1H330P的区别
