UVR2A470MPD
数据手册.pdfNichicon(尼吉康)
被动器件
UVR2A470MPD中文资料参数规格
技术参数
额定电压DC 100 V
工作电压 100 VDC
电容 47 µF
容差 ±20 %
产品系列 UVR
纹波电流 230 mA
纹波电流高频 230mA @120Hz
纹波电流低频 460mA @10kHz
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 100 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 5 mm
外形尺寸
长度 12.5 mm
高度 12.5 mm
直径 10.0 mm
封装 Radial, CAN
引脚间距 5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 2000
寿命（小时） 2000h @85℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
UVR2A470MPD引脚图与封装图
UVR2A470MPD引脚图

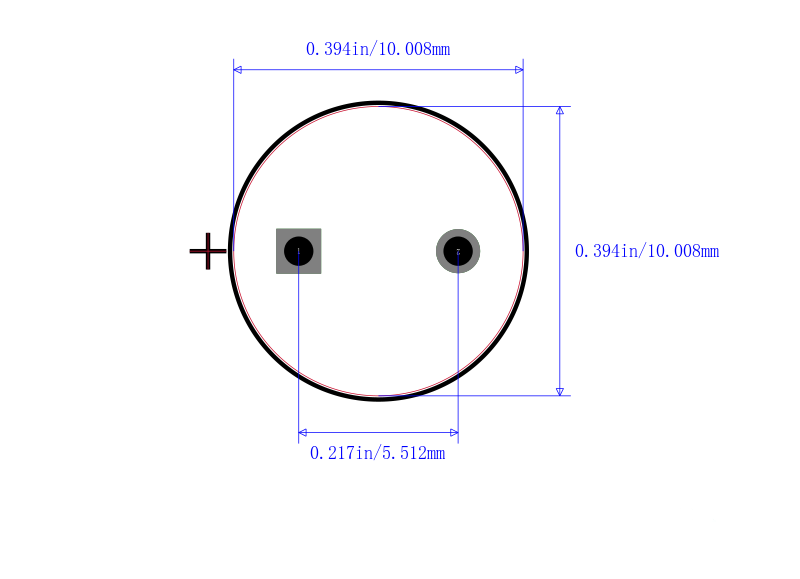

UVR2A470MPD封装图

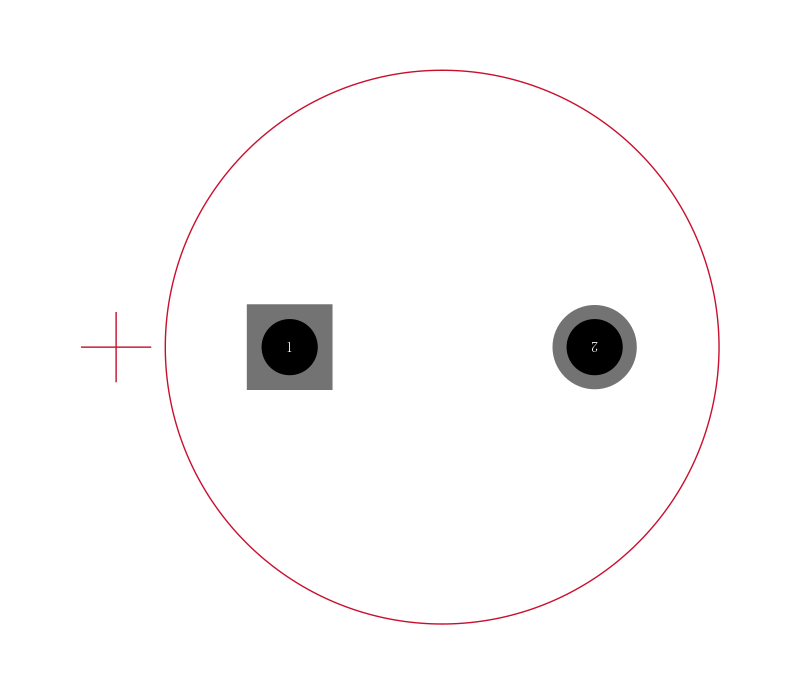

UVR2A470MPD封装焊盘图
在线购买UVR2A470MPD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UVR2A470MPD | Nichicon 尼吉康 | Nichicon VR 系列 Nichicon VR 系列铝电解电容器是高可靠性电容器，额定寿命长达 2000 小时。 VR 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。 高可靠性 高波纹电流 长寿命，长达 2000 小时 无铅回流焊接 电容容差 % | 20 ---|--- 温度范围 ° C | -40 至 +85 泄漏电流 | 0.01 CV 或 3μA，以较大值为准 85ºC 条件下的预期寿命 | 2000 小时 ### 径向，85°C | 搜索库存 |
替代型号UVR2A470MPD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UVR2A470MPD 品牌： Nichicon 尼吉康 封装： Radial 47uF 100V 20per | 当前型号 | Nichicon VR 系列Nichicon VR 系列铝电解电容器是高可靠性电容器，额定寿命长达 2000 小时。 VR 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。高可靠性 高波纹电流 长寿命，长达 2000 小时 无铅回流焊接 电容容差 % | 20 ---|--- 温度范围 ° C | -40 至 +85 泄漏电流 | 0.01 CV 或 3μA，以较大值为准 85ºC 条件下的预期寿命 | 2000 小时 ### 径向，85°C | 当前型号 |
| 型号： UVR2A470MPD1TD 品牌： 尼吉康 封装： Radial 47F 100V 20per | 完全替代 | NICHICON UVR2A470MPD1TD 铝电解电容, 47uF, 100V, 径向引线 | UVR2A470MPD和UVR2A470MPD1TD的区别 |
| 型号： UFW2A470MPD1TD 品牌： 尼吉康 封装： 47uF 20per 100V | 类似代替 | Cap Alum 47uF 20% 100V Radial | UVR2A470MPD和UFW2A470MPD1TD的区别 |
| 型号： UVR2A470MPA 品牌： 尼吉康 封装： 47uF 100V 20per | 类似代替 | Cap Aluminum Lytic 47uF 100V 20% 10 X 12.5mm Radial 5mm 230mA 2000H 85℃ Bulk | UVR2A470MPD和UVR2A470MPA的区别 |
