UCC2809D-2G4
TI
德州仪器
主动器件
UCC2809D-2G4中文资料参数规格
技术参数
频率 1.00 MHz
电源电压DC 10.0V min
输出电压 800 mV
输出电流 0.0008 A
调节输出数 1
上升时间 35 ns
开关频率 1000 kHz
过温保护 No
拓扑结构 Boost, Flyback, Forward
占空比 70 %
最大占空比 70 %
下降时间 18 ns
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
封装 SOIC-8
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UCC2809D-2G4引脚图与封装图

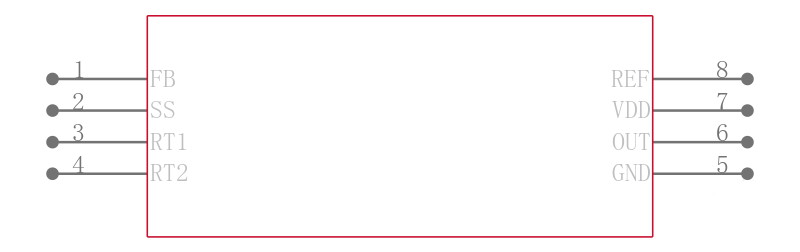

UCC2809D-2G4引脚图

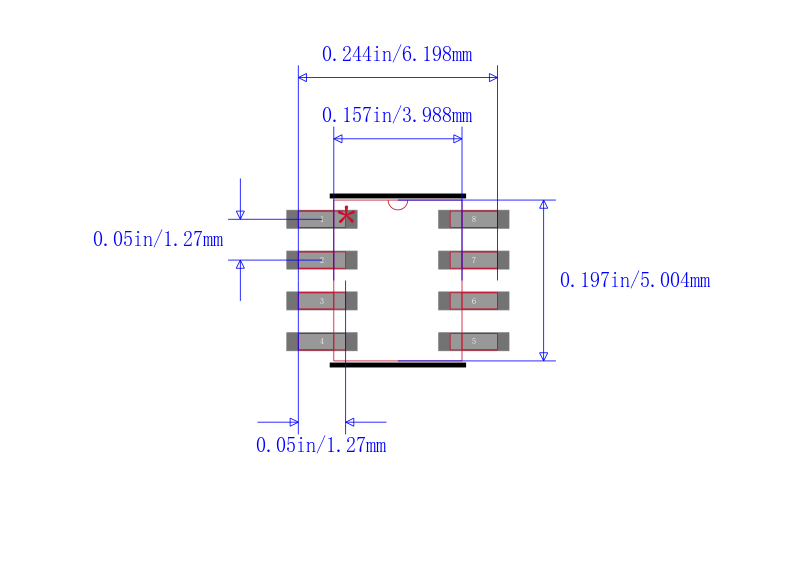

UCC2809D-2G4封装图

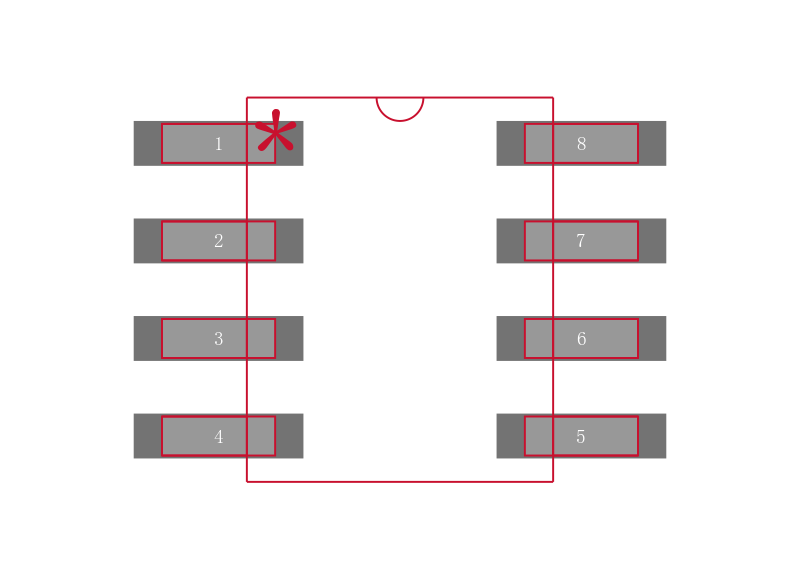

UCC2809D-2G4封装焊盘图
在线购买UCC2809D-2G4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UCC2809D-2G4 | TI 德州仪器 | 经济型初级侧控制器 Economy Primary Side Controller | 搜索库存 |
替代型号UCC2809D-2G4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UCC2809D-2G4 品牌： TI 德州仪器 封装： SOIC 800mV 80mA 8Pin | 当前型号 | 经济型初级侧控制器 Economy Primary Side Controller | 当前型号 |
| 型号： UCC2809D-2 品牌： 德州仪器 封装： | 完全替代 | TEXAS INSTRUMENTS UCC2809D-2 控制器, PWM, 15V-10V电源, 1 MHz, 800mV/80mA输出, SOIC-8 | UCC2809D-2G4和UCC2809D-2的区别 |
| 型号： UCC3809D-2 品牌： 德州仪器 封装： SOIC 800mV 8Pin | 完全替代 | PWM 控制器 1MHz，UCC38xx 系列，Texas InstrumentsTexas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。### PWM Pulse Width Modulation Controllers, Texas Instruments | UCC2809D-2G4和UCC3809D-2的区别 |
| 型号： UCC3809DTR-2 品牌： 德州仪器 封装： SOIC 800mV 8Pin | 完全替代 | 经济型初级侧控制器 Economy Primary Side Controller | UCC2809D-2G4和UCC3809DTR-2的区别 |
