UPS1A471MPD
数据手册.pdfNichicon(尼吉康)
被动器件
UPS1A471MPD中文资料参数规格
技术参数
额定电压DC 10 V
工作电压 10 VDC
电容 470 µF
等效串联电阻ESR 0.28 Ω
容差 ±20 %
产品系列 UPS
纹波电流 410 mA
纹波电流高频 291.1mA @120Hz
纹波电流低频 410mA @100kHz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 10 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 3.5 mm
外形尺寸
长度 11.5 mm
高度 11.5 mm
直径 8.00 mm
封装 Radial, CAN
引脚间距 3.5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 3000
寿命（小时） 2000 h
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPS1A471MPD引脚图与封装图
UPS1A471MPD引脚图

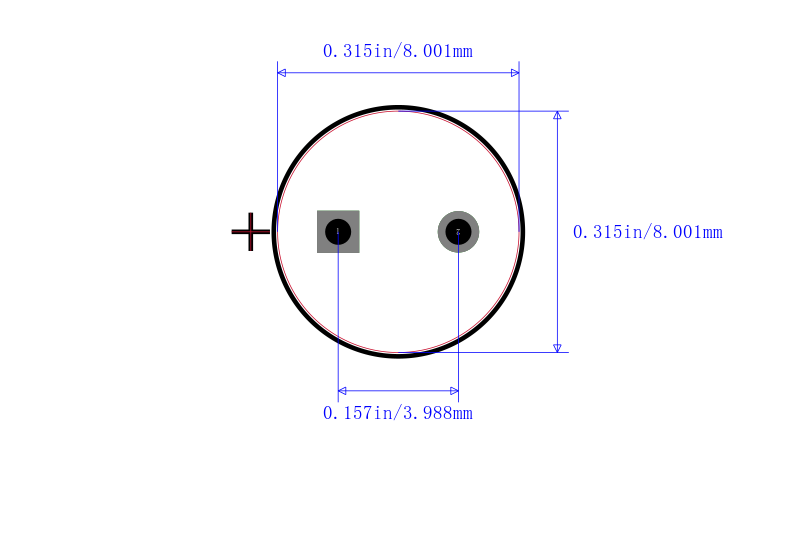

UPS1A471MPD封装图

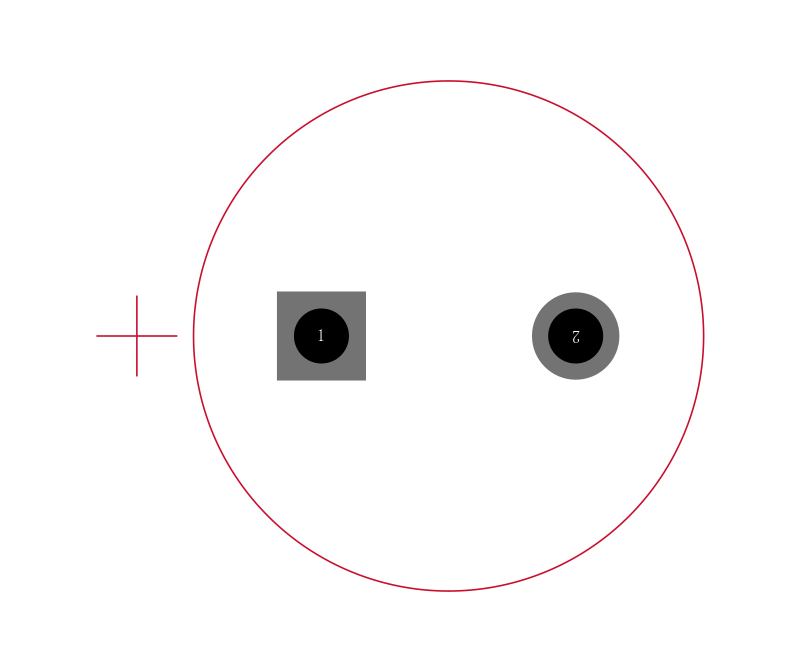

UPS1A471MPD封装焊盘图
