Traco Electronic 电源器件

Traco 2W DIP 单/双输出调节隔离直流到直流转换器 - TEL-2 系列Traco Power TEL-2 系列是一系列隔离、2 W、直流 - 直流转换器,采用 DIP-16 封装。 这些调节转换器为薄型,在印刷电路板上仅需 3.25 cm2 空间,从而可提供完整的直流 - 直流转换器,无需任何外部组件。 TEL-2 系列具有宽输入范围和严格调节的输出电压,可使这些直流 - 直流转换器用于工业和消费电子产品中的很多成本关键型应用。超紧密 DIP-16 塑料封装 2:1 宽输入范围 调节输出 输入/输出隔离 1500V 输入滤波器符合 EN55022,A 类,无外部 组件 低纹波和噪声 无限期的短路保护 工作温度范围 –40°C 至 +75°C(无降额) 无铅设计,符合 RoHS 标准 ### 认可CSA 60950-1-03 文件编号 226037### 标准UL/cUL 60950-1,IEC/EN 60950-1### Traco - DIP 2W 和 3W

Traco 2W DIP 单/双输出调节隔离直流到直流转换器 - TEL-2 系列

Traco Power TEL-2 系列是一系列隔离、2 W、直流 - 直流转换器,采用 DIP-16 封装。 这些调节转换器为薄型,在印刷电路板上仅需 3.25 cm2 空间,从而可提供完整的直流 - 直流转换器,无需任何外部组件。 TEL-2 系列具有宽输入范围和严格调节的输出电压,可使这些直流 - 直流转换器用于工业和消费电子产品中的很多成本关键型应用。

超紧密 DIP-16 塑料封装

2:1 宽输入范围

调节输出

输入/输出隔离 1500V

输入滤波器符合 EN55022,A 类,无外部 组件

低纹波和噪声

无限期的短路保护

工作温度范围 –40°C 至 +75°C(无降额)

无铅设计,符合 RoHS 标准

### 认可

CSA 60950-1-03 文件编号 226037

### 标准

UL/cUL 60950-1,IEC/EN 60950-1

TEL 2-2422中文资料参数规格
技术参数

电源电压DC 24.0 V

额定功率 2 W

输出接口数 2

输入电压DC 18V ~ 36V

输出电压 ±12 VDC

输出电流 85.0 mA

输出功率 2 W

隔离电压 1500 VDC

输入电压DC Max 36 V

输入电压DC Min 18 v

输出功率Max 2 W

输入电压 18VDC ~ 36VDC

封装参数

安装方式 Through Hole

封装 DIP

外形尺寸

长度 23.8 mm

宽度 13.7 mm

高度 7.2 mm

封装 DIP

物理参数

重量 5.1 g

其他

产品生命周期 Not For New Designs

包装方式 Tube

制造应用 工业, Power Management, Industrial, 消费电子产品, Consumer Electronics, ITE(商业), 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

TEL 2-2422引脚图与封装图

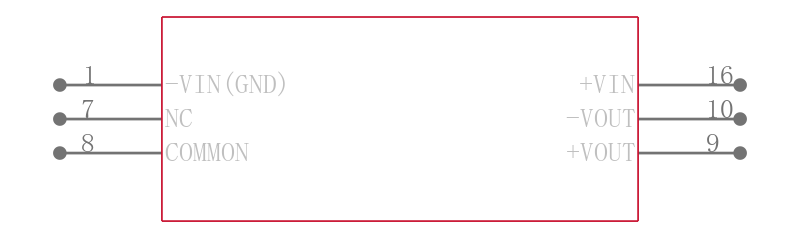

TEL 2-2422引脚图

TEL 2-2422引脚图

TEL 2-2422封装图

TEL 2-2422封装图

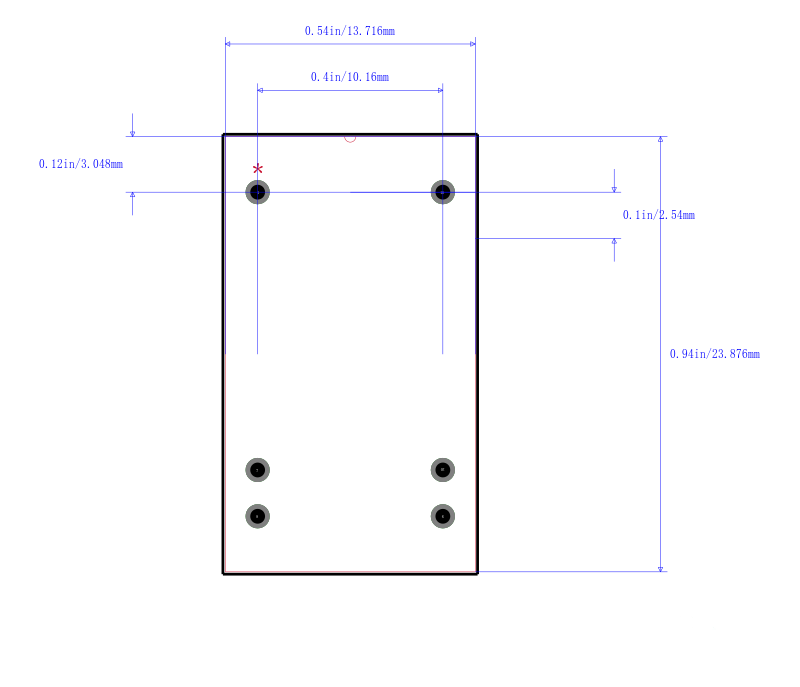

TEL 2-2422封装焊盘图

TEL 2-2422封装焊盘图
