TPS54314QPWPRQ1

TI(德州仪器) 主动器件

3 V至6 V的输入， 3 -A具有集成FET输出同步降压PWM切换器（ SWIFTâ ?? ¢ ） 3-V TO 6-V INPUT, 3-A OUTPUT SYNCHRONOUS-BUCK PWM SWITCHER WITH INTEGRATED FETs SWIFTï£ª

降压开关稳压器 IC 正固定 1.8V 1 输出 3A 20-PowerTSSOP（0.173"，4.40mm 宽）

得捷:
IC REG BUCK 1.8V 3A 20HTSSOP

贸泽:
Switching Voltage Regulators Automotive Catalog 3-V to 6-V Input 3-A Output Synchronous-Buck PWM Switcher 20-HTSSOP -40 to 125

Win Source:
IC REG BCK 1.8V 3A SYNC 20HTSSOP

TPS54314QPWPRQ1中文资料参数规格

技术参数

输出接口数 1

输出电压 1.8 V

输出电流 3 A

静态电流 6.20 mA

调节输出数 1

开关频率 350kHz, 550kHz

拓扑结构 Buck

输入电压Max 6 V

输入电压Min 3 V

输出电压Min 1.8 V

工作温度Max 125 ℃

工作温度Min 40 ℃

输入电压 3V ~ 6V

封装参数

安装方式 Surface Mount

封装 HTSSOP-20

外形尺寸

封装 HTSSOP-20

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TPS54314QPWPRQ1引脚图与封装图

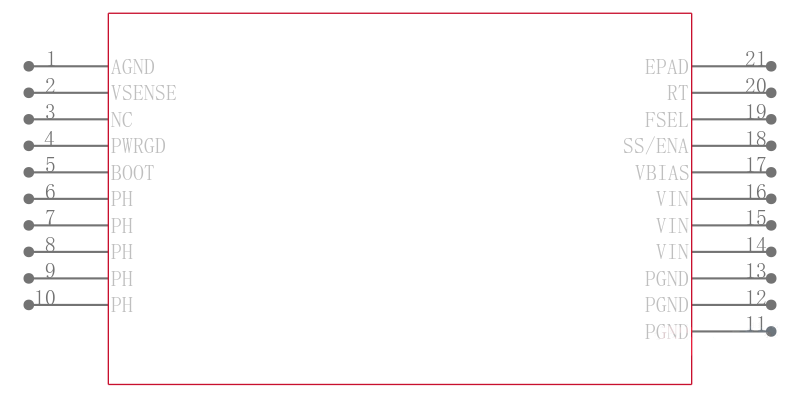

TPS54314QPWPRQ1引脚图

TPS54314QPWPRQ1封装图

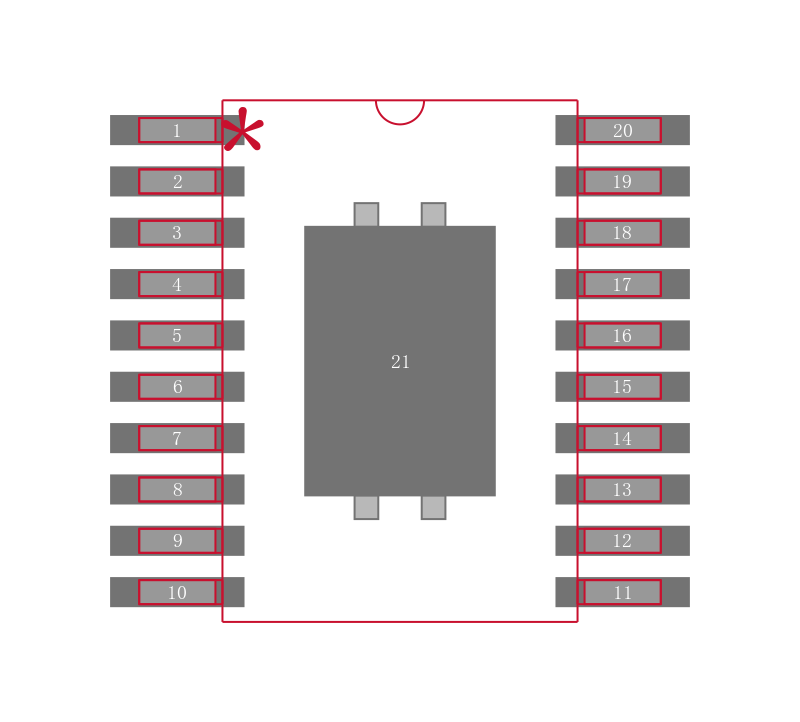

TPS54314QPWPRQ1封装焊盘图

在线购买TPS54314QPWPRQ1

型号	制造商	描述	购买
TPS54314QPWPRQ1	TI 德州仪器	3 V至6 V的输入， 3 -A具有集成FET输出同步降压PWM切换器（ SWIFTâ ?? ¢ ） 3-V TO 6-V INPUT, 3-A OUTPUT SYNCHRONOUS-BUCK PWM SWITCHER WITH INTEGRATED FETs SWIFTï£ª	搜索库存

替代型号TPS54314QPWPRQ1

型号/品牌/封装	代替类型	描述	替代型号对比
型号： TPS54314QPWPRQ1 品牌： TI 德州仪器封装： HTSSOP	当前型号	3 V至6 V的输入， 3 -A具有集成FET输出同步降压PWM切换器（ SWIFTâ ?? ¢ ） 3-V TO 6-V INPUT, 3-A OUTPUT SYNCHRONOUS-BUCK PWM SWITCHER WITH INTEGRATED FETs SWIFTï£ª	当前型号
型号： TPS54314PWP 品牌：德州仪器封装： 20HTSSOP 1.8V 20Pin	类似代替	TEXAS INSTRUMENTS TPS54314PWP 直流-直流开关降压, 逐步递降稳压器, 可调, 3V-6V输入, 1.8V/3A输出, 550kHz, HTSSOP-20	TPS54314QPWPRQ1和TPS54314PWP的区别
型号： TPS54314MPWPREP 品牌：德州仪器封装： HTSSOP-20 1.8V 20Pin	类似代替	3 V至6 V的输入， 3 -A具有集成FET输出同步降压PWM切换器（ SWIFTâ ?? ¢ ） 3-V TO 6-V INPUT, 3-A OUTPUT SYNCHRONOUS-BUCK PWM SWITCHER WITH INTEGRATED FETs SWIFTâ¢	TPS54314QPWPRQ1和TPS54314MPWPREP的区别
型号： TPS54314PWPR 品牌：德州仪器封装： 20TSSOP 1.8V 20Pin	类似代替	3 V至6 V的输入， 3 -A输出同步降压具有集成FET的PWM切换器（ SWIFT ） 3-V TO 6-V INPUT, 3-A OUTPUT SYNCHRONOUS-BUCK PWM SWITCHER WITH INTEGRATED FETs SWIFT	TPS54314QPWPRQ1和TPS54314PWPR的区别
