TPS76133DBVTG4
TI
德州仪器
主动器件
TPS76133DBVTG4中文资料参数规格
技术参数
输出接口数 1
输出电压 3.3 V
输出电流 100 mA
耗散功率 0.555 W
静态电流 90.0 µA
输出电容类型 Tantalum
跌落电压 0.001V @0mA,0.17V @100mA,0.12V @50mA,0.007V @1mA,0.04V @10mA
调节输出数 1
输入电压Max 16 V
输入电压Min 3.68 V
输出电流Max 0.1 A
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 555 mW
精度 ±2 %
输入电压 3.68V ~ 16V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
外形尺寸
长度 2.9 mm
宽度 1.6 mm
高度 1.15 mm
封装 SOT-23-5
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS76133DBVTG4引脚图与封装图

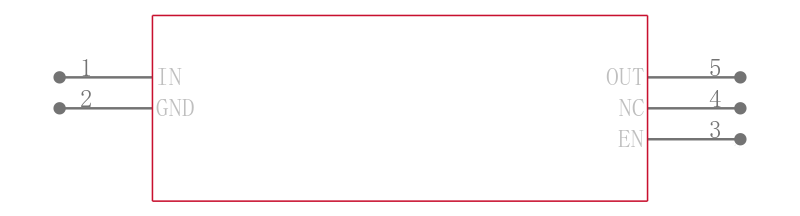

TPS76133DBVTG4引脚图

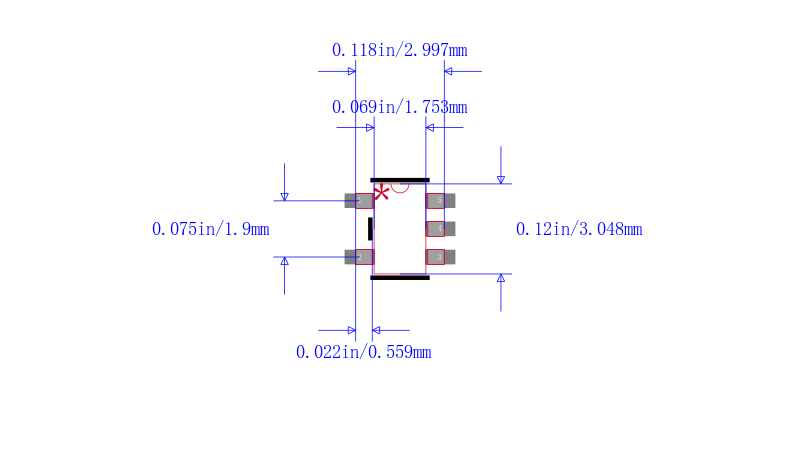

TPS76133DBVTG4封装图

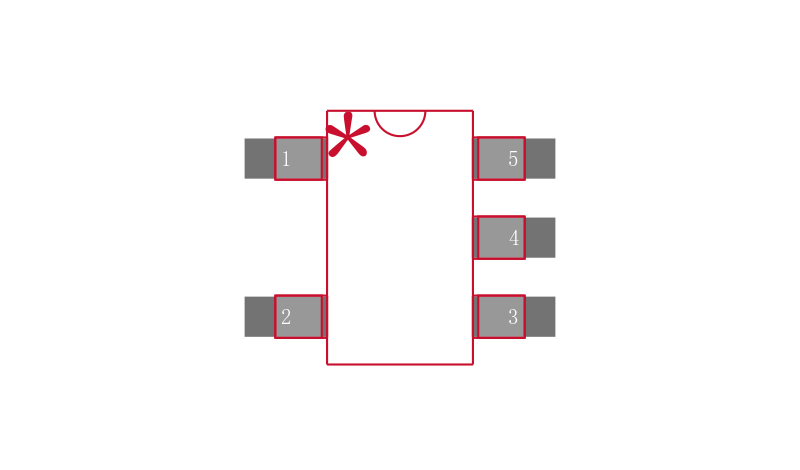

TPS76133DBVTG4封装焊盘图
在线购买TPS76133DBVTG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS76133DBVTG4 | TI 德州仪器 | 低压差稳压器 Low Power 100-mA | 搜索库存 |
替代型号TPS76133DBVTG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS76133DBVTG4 品牌： TI 德州仪器 封装： SOT-23 100mA 5Pin | 当前型号 | 低压差稳压器 Low Power 100-mA | 当前型号 |
| 型号： TPS76133DBVT 品牌： 德州仪器 封装： SOT-23 3.3V 100mA 5Pin | 类似代替 | TEXAS INSTRUMENTS TPS76133DBVT 固定电压稳压器, LDO, 3.68V至16V, 170mV压差, 3.3V输出, 100mA输出, SOT-23-5 | TPS76133DBVTG4和TPS76133DBVT的区别 |
| 型号： TPS76133DBVR 品牌： 德州仪器 封装： SOT-23 100mA 5Pin | 类似代替 | 100mA低压差3.3V线性稳压器 | TPS76133DBVTG4和TPS76133DBVR的区别 |
| 型号： ADP3309ARTZ-3.6-R7 品牌： 亚德诺 封装： SOT-23 5Pin | 功能相似 | 公司的anyCAP 100毫安低压差线性稳压器 anyCAP 100 mA Low Dropout Linear Regulator | TPS76133DBVTG4和ADP3309ARTZ-3.6-R7的区别 |
