TPS61201DRCTG4
TI
德州仪器
主动器件
TPS61201DRCTG4中文资料参数规格
技术参数
输出接口数 1
输出电压 3.3 V
输出电流 600 mA
静态电流 50.0 µA
调节输出数 1
开关频率 1.25MHz ~ 1.65MHz
拓扑结构 Boost
输入电压Max 5.5 V
输入电压Min 0.3 V
输出电压Max 3.3 V
输出电压Min 3.3 V
工作温度Max 85 ℃
输入电压 5.5 V
封装参数
安装方式 Surface Mount
引脚数 10
封装 VFDFN-10
外形尺寸
封装 VFDFN-10
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
TPS61201DRCTG4引脚图与封装图

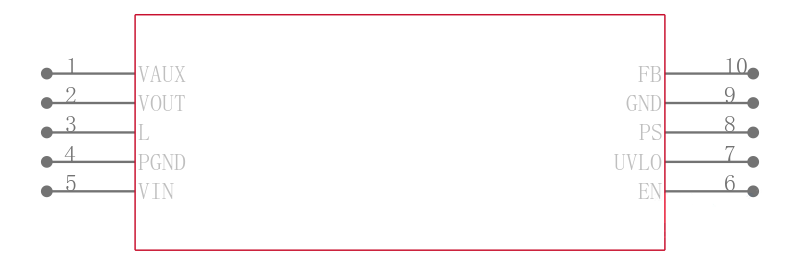

TPS61201DRCTG4引脚图

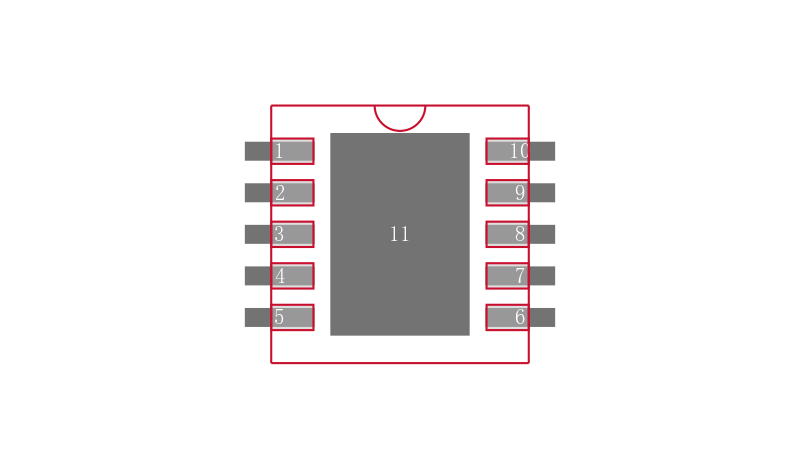

TPS61201DRCTG4封装图

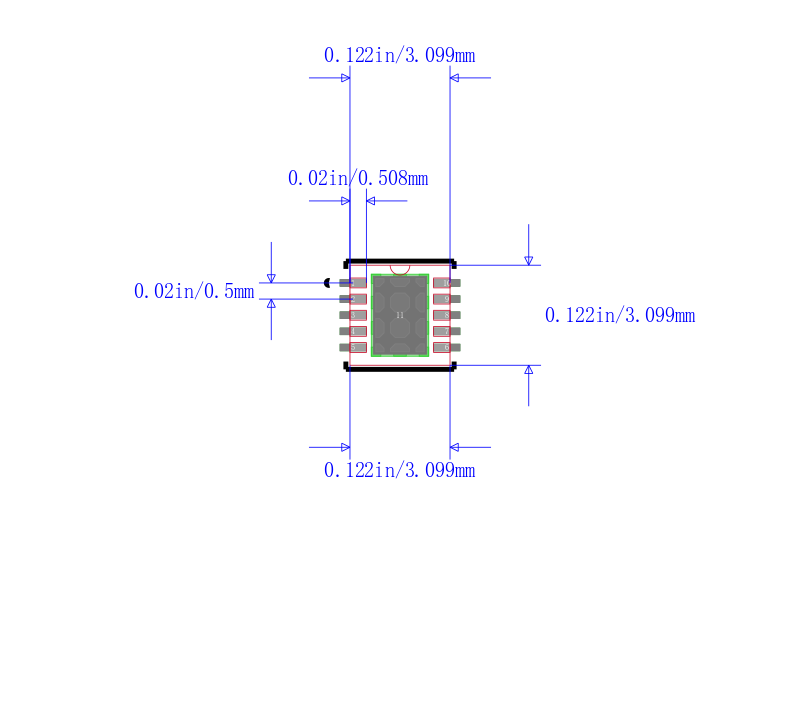

TPS61201DRCTG4封装焊盘图
在线购买TPS61201DRCTG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS61201DRCTG4 | TI 德州仪器 | 1.3 - C开关低输入电压同步升压转换器 LOW INPUT VOLTAGE SYNCHRONOUS BOOST CONVERTER WITH 1.3-A SWITCHES | 搜索库存 |
替代型号TPS61201DRCTG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS61201DRCTG4 品牌： TI 德州仪器 封装： 10-VFDFN 3.3V 10Pin | 当前型号 | 1.3 - C开关低输入电压同步升压转换器 LOW INPUT VOLTAGE SYNCHRONOUS BOOST CONVERTER WITH 1.3-A SWITCHES | 当前型号 |
| 型号： TPS61201DRCT 品牌： 德州仪器 封装： SON 3.3V 10Pin | 类似代替 | TEXAS INSTRUMENTS TPS61201DRCT 同步升压开关稳压器, 固定, 300mV-5.5V输入, 3.3V和0.3A输出, SON-10 | TPS61201DRCTG4和TPS61201DRCT的区别 |
| 型号： TPS61201DRCR 品牌： 德州仪器 封装： SON 3.3V 10Pin | 类似代替 | 1.3 - C开关低输入电压同步升压转换器 LOW INPUT VOLTAGE SYNCHRONOUS BOOST CONVERTER WITH 1.3-A SWITCHES | TPS61201DRCTG4和TPS61201DRCR的区别 |
| 型号： TPS61201DRCRG4 品牌： 德州仪器 封装： 10-VFDFN 3.3V 600mA 10Pin | 类似代替 | 1.3 - C开关低输入电压同步升压转换器 LOW INPUT VOLTAGE SYNCHRONOUS BOOST CONVERTER WITH 1.3-A SWITCHES | TPS61201DRCTG4和TPS61201DRCRG4的区别 |
