TL1451ACPW

TL1451ACPW

TI(德州仪器) 主动器件

DC/DC Buck/Boost, Inverting Controllers External Switch, Texas Instruments### 直流/直流控制器(外部开关),Texas Instruments

降压,升压,反激 稳压器 正 输出 升压,降压,升压/降压 - DC DC 切换控制器 IC 16-TSSOP


得捷:
IC REG CTRLR MULT TOP 16TSSOP


立创商城:
降压型 升降压型 升压型 3.6V~50V 500kHz


德州仪器TI:
3.6V to 50V dual channel controller with Wide input voltage range


欧时:
### DC/DC Buck/Boost, Inverting Controllers External Switch, Texas Instruments### 直流/直流控制器(外部开关),Texas Instruments


贸泽:
Switching Controllers Dual Ch w/Wide Input Voltage Range


艾睿:
DC DC Cntrlr Dual-OUT PWM DC to DC Controller/Step Up/Step Down 3.6V to 50V Input 16-Pin TSSOP Tube


安富利:
DC DC Cntrlr Dual-OUT PWM DC to DC Controller/Step Up/Step Down 3.6V to 50V Input 16-Pin TSSOP Tube


Chip1Stop:
DC/DC Controller External Switch Dual Channel Controller with Wide Input Voltage Range DC to DC Cntrlr Dual-OUT Step Down/Step Up 500kHz 16-Pin TSSOP Tube


Verical:
DC DC Cntrlr Dual-OUT PWM DC to DC Controller/Step Up/Step Down 3.6V to 50V Input 16-Pin TSSOP Tube


Newark:
# TEXAS INSTRUMENTS  TL1451ACPW  PWM CONTROLLER CIRCUIT, 16-TSSOP


DeviceMart:
IC REG CTRLR PWM 16-TSSOP


Win Source:
IC REG CTRLR MULT TOP 16TSSOP


TL1451ACPW中文资料参数规格
技术参数

电源电压DC 3.60V min

输出接口数 2

输出电压 50 V

输出电流 0.02 A

静态电流 1.70 mA

跌落电压 200 mV

调节输出数 2

开关频率 1kHz ~ 500kHz

过温保护 No

拓扑结构 Buck, Boost, Flyback

占空比 100 %

输入电压Max 50 V

输入电压Min 3.6 V

输出电压Max 50 V

输出电流Max 20 mA

工作温度Max 85 ℃

工作温度Min -20 ℃

电源电压 3.6V ~ 50V

电源电压Max 50 V

电源电压Min 3.6 V

输入电压 3.6V ~ 50V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.15 mm

封装 TSSOP-16

物理参数

工作温度 -20℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

TL1451ACPW引脚图与封装图

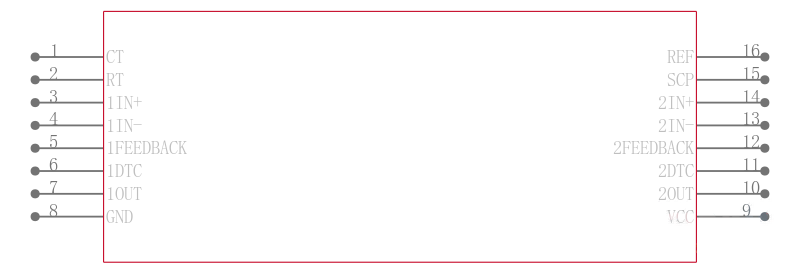

TL1451ACPW引脚图

TL1451ACPW引脚图

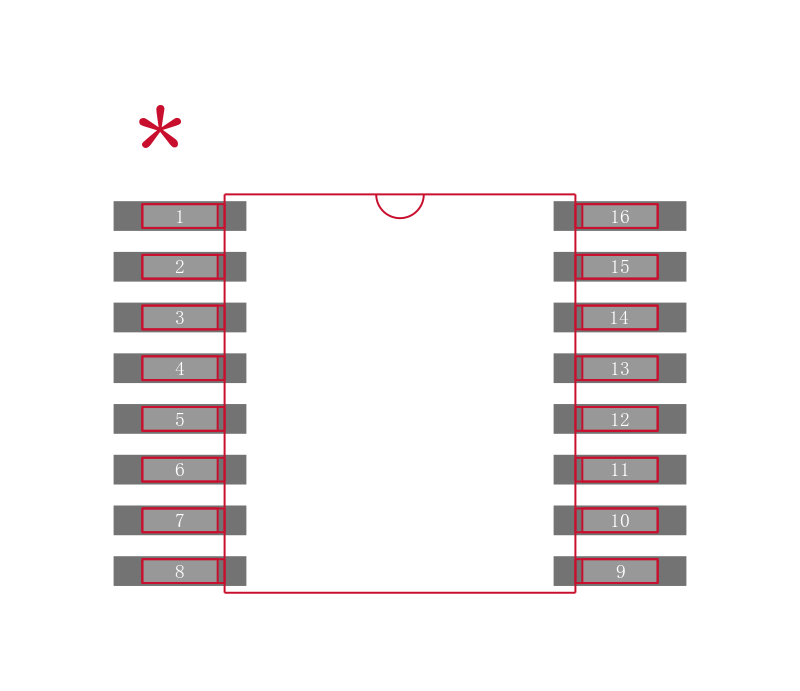

TL1451ACPW封装图

TL1451ACPW封装图

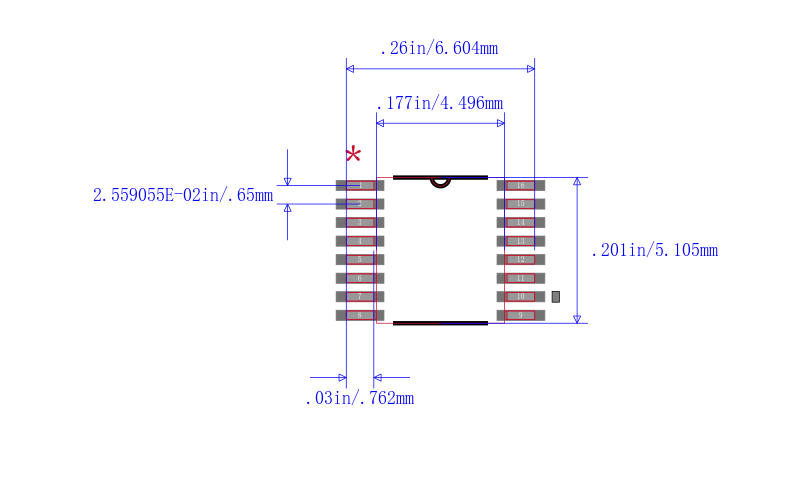

TL1451ACPW封装焊盘图

TL1451ACPW封装焊盘图

在线购买TL1451ACPW
型号 制造商 描述 购买
TL1451ACPW TI 德州仪器 DC/DC Buck/Boost, Inverting Controllers External Switch, Texas Instruments ### 直流/直流控制器(外部开关),Texas Instruments 搜索库存
替代型号TL1451ACPW
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TL1451ACPW

品牌: TI 德州仪器

封装: 16TSSOP 50V 16Pin

当前型号

DC/DC Buck/Boost, Inverting Controllers External Switch, Texas Instruments### 直流/直流控制器(外部开关),Texas Instruments

当前型号

型号: TL1451ACDBR

品牌: 德州仪器

封装: SSOP-16 50V 16Pin

完全替代

SUAL脉宽调制控制电路 SUAL PULSE-WIDTH-MODULATION CONTROL CIRCUITS

TL1451ACPW和TL1451ACDBR的区别

型号: TL1451ACPWR

品牌: 德州仪器

封装: 16TSSOP 50V 3A 16Pin

完全替代

PWM 控制器,500kHz,Texas InstrumentsTexas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。### PWM Pulse Width Modulation Controllers, Texas Instruments

TL1451ACPW和TL1451ACPWR的区别

型号: TL1451ACPWRG4

品牌: 德州仪器

封装: TSSOP 50V 3A 16Pin

完全替代

SUAL脉宽调制控制电路 SUAL PULSE-WIDTH-MODULATION CONTROL CIRCUITS

TL1451ACPW和TL1451ACPWRG4的区别
